型号

205

带代码489 (AIRMATIC)

型号

213

带代码489 (AIRMATIC)

型号

253

带代码489 (AIR BODY CONTROL)

更改提示

22.03.2019

将支架从弹簧连杆上拆下, 然后在保护管路连接的情况下放到一旁, 新增.

操作步骤 4.2

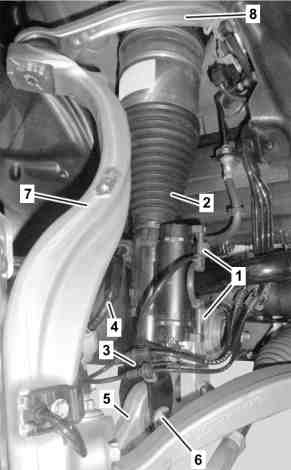

图示为车型 205, 装配全时四轮驱动 (4MATIC)/代码 (M005)

1

电气连接器

2

悬挂减震柱

3

支架

4

制动软管

5

弹簧控制臂

6

螺栓

7

转向节

8

上部横向控制臂

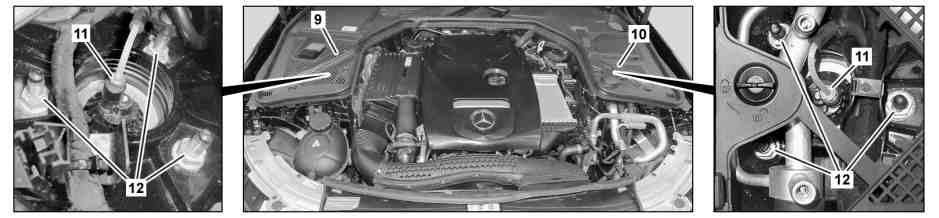

图示为车型 205

9

护盖

11

压力管路连接

10

保养盖

12

螺母

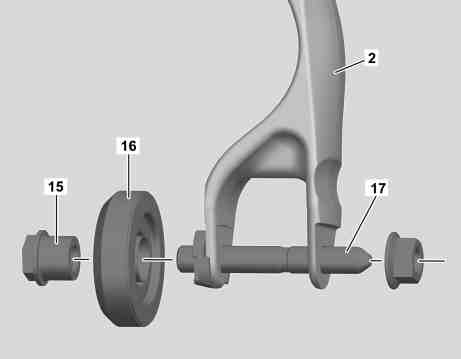

图示为车型 213, 装配全时四轮驱动 (4MATIC)/代码 (M005), 中国版/代码 (830) 除外

2

悬挂减震柱

15

螺母

16

减震器

17

螺纹销

a
警告
severity=W

受伤的
风险
。搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

关于空气悬挂系统的说明

AH32.22-P-1000-02LW

e
d

拆卸/安装

1

使用车辆诊断系统释放空气悬挂系统 (AIRMATIC) 中的压力.

a

AD00.00-P-2000-04B

2

拆下前轮.

AR40.10-P-1102A

3

断开悬挂减震柱 (2) 处的电气连接器 (1).

i
根据车型和设备, 电气连接器 (1) 可位于图中所示悬挂减震柱 (2) 的下部区域或压力管路连接 (11) 附近的顶部.

4.1

将支架 (3) 从悬挂减震柱 (2) 上拆下, 然后在保持管路连接的情况下放到一旁.

型号 205

带代码489 (AIRMATIC)

除了代码M005 (4MATIC)

型号 213

带代码489 (AIRMATIC)

除了代码M005 (4MATIC)

型号 253

带代码489 (AIR BODY CONTROL)

除了代码M005 (4MATIC)

4.2

将支架 (3) 从弹簧连杆 (5) 上拆下, 然后在保持管路连接的情况下放到一旁.

型号 205

带代码489 (AIRMATIC)

带代码M005 (4MATIC)

型号 213

带代码489 (AIRMATIC)

带代码M005 (4MATIC)

型号 253

带代码489 (AIR BODY CONTROL)

带代码M005 (4MATIC)

5

从悬挂减震柱 (2) 的支架上松开制动软管 (4).

6

松开螺母 (15), 然后拆下减震器 (16).

型号 213

带代码489 (AIRMATIC)

带代码M005 (4MATIC)

除了代码830 (中国版本)

如果已安装.

n
连接减震器到螺纹销

*BA32.25-P-1004-04P

7

将悬挂减震柱 (2) 从弹簧控制臂 (5) 处拆下.

p
安装:

型号 205

带代码489 (AIRMATIC)

型号 213

带代码489 (AIRMATIC)

带代码830 (中国版本)

型号 253

带代码489 (AIR BODY CONTROL)

螺栓 (6) 必须从后向前插入.

否则可能会损坏制动器或轮辋.

i
型号 213

带代码489 (AIRMATIC)

除了代码830 (中国版本)

安装:
必须将螺栓 (6) 更换为螺纹销 (17).

必须从前向后插入螺纹销 (17).

n
螺母 - 连接悬挂减震柱到弹簧控制臂

*BA32.25-P-1002-04P

8

固定转向节 (7), 以防其折合.

9

松开上部横向控制臂 (8) 的转向节 (7) 的螺母.

p

反向固定球头, 切勿使用冲击扳手/螺丝刀.

否则会损坏球头或转向节 (7).

n
螺母 - 连接转向节到横向控制臂

*BA33.20-P-1006-01U

10

将上部横向控制臂 (8) 从转向节 (7) 上拆下.

11

拆下盖罩 (9).

拆卸右侧悬挂减震柱 (2) 时.

12

打开保养盖 (10).

型号 205

带代码489 (AIRMATIC)

拆卸左侧悬挂减震柱 (2) 时.

13

拆下雨刮器臂.

型号 205

带代码489 (AIRMATIC)

如果拆下保养盖 (10) 后仍无法接触到螺母 (12). 拆卸左侧悬挂减震柱 (2) 时.

AR82.30-P-6100LW

14

拆下雨刮器臂下方的护盖.

型号 205

带代码489 (AIRMATIC)

如果拆下保养盖 (10) 后仍无法接触到螺母 (12). 拆卸左侧悬挂减震柱 (2) 时.

15

拆下发动机舱中的左后部顶盖.

型号 213

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

拆卸左侧悬挂减震柱 (2) 时.

16

将压力管路连接 (11) 从悬挂减震柱 (2) 上拆下.

p
安装:

切勿损坏压力管路连接 (11) 的螺纹.

否则会出现泄漏.

n
型号 205

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)连接压力管路到前部悬挂减震柱/阀门单元

*BA32.22-P-1006-03G

n
型号 213

带代码489 (AIRMATIC)连接压力管路到空气悬挂

*BA32.22-P-1006-03H

l
扭力工具组件

*003589050900

l
扭力扳手

*001589862100

如果螺纹损坏,

↓

修理压力管路连接 (11).

AR32.22-P-2001-01LW

l
刀具

*000589122800

17

用合适的密封塞密封压力管路连接 (11) 和悬挂减震柱 (2) 上的开口.

l
记录旋塞

*129589009100

18

拆下螺母 (12).

n
螺母 - 连接支柱到车身

*BA32.25-P-1001-04P

19

向下拆下悬挂减震柱 (2).

p

小心地拆下悬挂减震柱 (2).

否则, 弹簧控制臂 (5) 会损坏悬挂减震柱接头.

p

伸展悬挂减震柱 (2) 时, 切勿张紧制动软管 (4).

否则会损坏制动软管 (4).

g

检验

20

检查弹簧控制臂 (5) 处悬挂减震柱球形节的状况.

如果出现磨损或损坏,

↓

更换弹簧控制臂 (5).

AR33.15-P-0170LW

21

检查悬挂减震柱 (2) 的状况.

如果出现故障,

↓

更换悬挂减震柱 (2).

22

测量新悬挂减震柱 (2) 的长度, 然后将测量值与小册子中的值进行比较.

更换悬挂减震柱 (2) 时.

如果出现故障,

↓

不要使用悬挂减震柱 (2), 订购合适的悬挂减震柱 (2).

23

改装悬挂减震柱 (2) 上的管路支架.

更换悬挂减震柱 (2) 时.

l
钳子

*164589013700

24

按照拆卸的相反顺序进行安装

g

检验

25

通过车辆诊断系统读取并删除故障记忆.

a

AD00.00-P-2000-04B

26

检查空气悬挂系统 (AIRMATIC) 的悬挂减震柱 (2) 区域的密封性.

AR32.22-P-8100LW

27

检查大灯调节情况.

更换悬挂减震柱 (2) 或弹簧控制臂 (5) 时.

e

型号 213

带代码489 (AIRMATIC)

AP82.10-P-8260J

e

型号 205

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AP82.10-P-8260E

n
空气悬挂

号码

名称

型号 205

型号 253

BA32.22-P-1006-03G

连接压力管路到前部悬挂减震柱/阀门单元

Nm

2

n
空气悬挂

号码

名称

型号 213

BA32.22-P-1006-03H

连接压力管路到空气悬挂

前轴

Nm

2

后轴

Nm

3,5

n
悬挂减震柱

号码

名称

型号 205

型号 213

BA32.25-P-1001-04P

螺母 - 连接支柱到车身

Nm

50

n
悬挂减震柱

号码

名称

型号 253

BA32.25-P-1001-04P

螺母 - 连接支柱到车身

Nm

50

n
悬挂减震柱

号码

名称

型号 205

型号 213

BA32.25-P-1002-04P

螺母 - 连接悬挂减震柱到弹簧控制臂

第 1 级

Nm

95

第 2 级

∡°

45

n
悬挂减震柱

号码

名称

型号 253

BA32.25-P-1002-04P

螺母 - 连接悬挂减震柱到弹簧控制臂

第 1 级

Nm

95

第 2 级

∡°

45

n
悬挂减震柱

号码

名称

型号 213

BA32.25-P-1004-04P

连接减震器到螺纹销

Nm

50

n
车轮控制, 轮毂

号码

名称

型号 205

型号 213

BA33.20-P-1006-01U

螺母 - 连接转向节到横向控制臂

第 1 级

Nm

50

第 2 级

∡°

45

n
车轮控制, 轮毂

号码

名称

型号 253

BA33.20-P-1006-01U

螺母 - 连接转向节到横向控制臂

第 1 级

Nm

50

第 2 级

∡°

45
