AR32.25-P-1018LW
拆卸/安装减震器支柱
05.08.2019
除了代码489 (AIR BODY CONTROL)
15.10.2018
专用工具, 已更新.
步骤 6

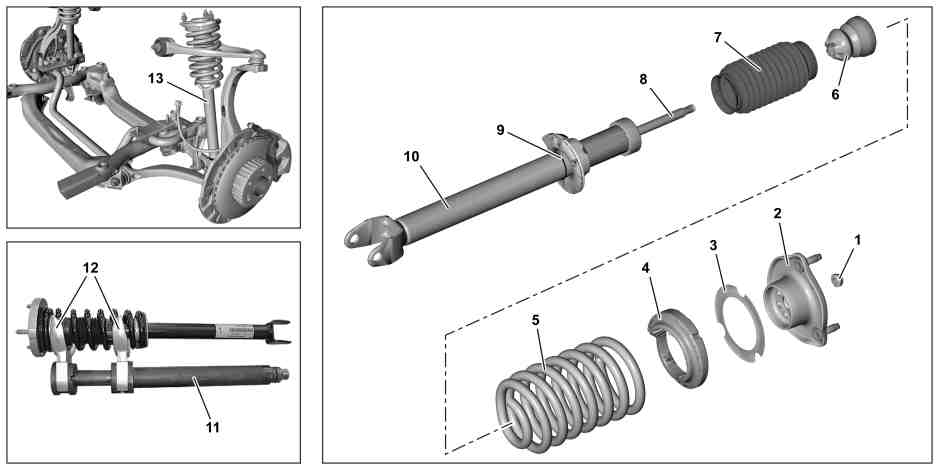

P32.25-2337-09
3
垫片 (用于载荷组 L1 或 L2)
8
活塞杆
12
夹板
P32.25-2338-12
a
警告
severity=W
对负荷下的弹簧或弹簧体作业时有被夹伤或压伤的
风险
只能使用经许可的张紧装置; 此外, 如有必要, 则挡住危险区域. 检查专用工具是否损坏以及是否正常工作 (目视检查). 戴上防护手套.
AS00.00-Z-0001-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
1
拆下悬挂减震柱 (13).
AR32.25-P-1017LW
2
将张紧装置 (11) 夹在虎钳中, 然后插入夹板 (12).
l
张紧力调节装置
*203589013100
l
型号 205 （205.064/086/087/264/286/287/364/386/387/464除外）
除了代码489 (AIRMATIC)
型号 293
夹紧板
*230589116300
l
型号 205.064/086/087/264/286/287/364/386/387/464
除了代码489 (AIRMATIC)
型号 213
除了代码489 (AIRMATIC)
型号 253
除了代码489 (AIR BODY CONTROL)
夹板
*169589026300
3
将悬挂减震柱 (13) 插入张紧装置 (11) 中.
i
插入悬挂减震柱 (13), 尽可能多地张紧弹簧 (5).
4
用胶带标记弹簧 (5) 和夹板 (12) 相对于彼此的位置.
i
切勿使用修补用油漆笔, 因为弹簧 (5) 带有彩色编码.
5
夹紧弹簧 (5), 直至弹簧座圈 (2) 无负荷.
i
组装:

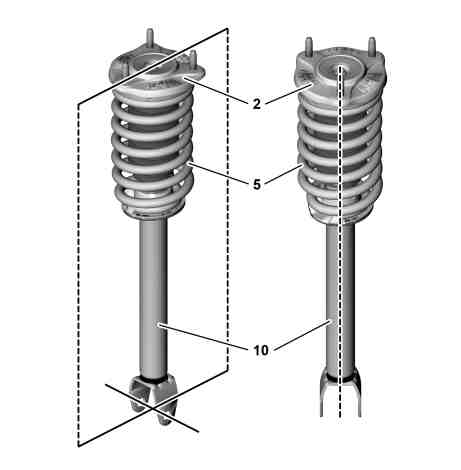

如图所示, 将弹簧座圈 (2) 与减震器 (10) 对正.
6
反向固定活塞杆 (8), 拆下螺母 (1), 然后将弹簧座圈 (2) 以及弹簧座 (4) 一起取下.
i
切勿使用冲击扳手.
i
组装:
根据弹簧 (5) 的不同, 弹簧座圈 (2) 和弹簧座 (4) 之间可能没有安装或者安装了一个或两个垫片 (3).
弹簧 (5) 的第四个弹簧圈上有相应的标记. 最后两个字符确定载荷组以及垫片 (3) 的安装数量.
L1 = 两个垫片 (3)
L2 = 一个垫片 (3)
L3 = 无垫片 (3)
n
螺母 - 连接活塞杆到顶盖轴承
*BA32.25-P-1003-04P
9
松开张紧装置 (11), 然后拆下弹簧 (5).
i
组装:
更换弹簧 (5) 时, 将旧弹簧 (5) 上的标记添加到新弹簧 (5) 上.
i
组装:
确保弹簧 (5) 的第四道圈上的标记不会被张紧装置
l
(11) 遮盖.
10
检查减震器 (10) 是否损坏和泄漏.
如果出现故障,
11
检查防尘罩 (7), 限位缓冲器 (6) 和弹簧座 (4) 是否磨损.
如果出现故障,
更换防尘罩 (7), 限位缓冲器 (6) 或弹簧座 (4).
13
安装悬挂减震柱 (13).
AR32.25-P-1017LW
14
检查并校正大灯调节范围.
更换弹簧座 (4) 和弹簧 (5) 后.
e
型号 293
AP82.10-P-8260KA
e
型号 205
除了代码489 (AIRMATIC)
型号 253
除了代码489 (AIR BODY CONTROL)
AP82.10-P-8260E
e
型号 213
除了代码489 (AIRMATIC)
AP82.10-P-8260J
BA32.25-P-1003-04P
螺母 - 连接活塞杆到顶盖轴承
Nm
30
30
BA32.25-P-1003-04P
螺母 - 连接活塞杆到顶盖轴承
Nm
30
30
001 589 03 16 00
套筒组件
169 589 02 63 00
夹板
230 589 11 63 00
夹紧板
203 589 01 31 00
张紧力调节装置
