AR32.35-P-2200LW
拆卸/安装前轴上的稳定杆
11.01.2019
型号
205, 213
除了代码M005 (4MATIC)

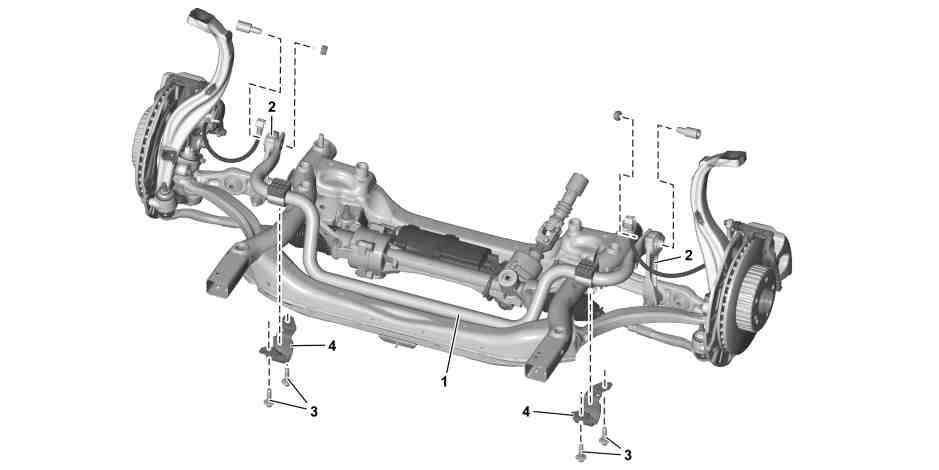

P32.20-2323-09
1
稳定杆
3
螺栓
2
稳定杆连杆
4
支撑架
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
关于底盘组件维修工作的说明
AH00.00-P-0100-01A
e
d
拆卸/安装
1
拆下前轴.
型号 205
除了代码M005 (4MATIC)
AR33.10-P-0100LW
型号 213 （213.088/089/288/289除外）
除了代码M005 (4MATIC)
AR33.10-P-0100LWE
2
将稳定杆连杆 (2) 从稳定杆 (1) 上拆下.
AR32.35-P-3328LW
3
拆下螺栓 (3), 拆下支承架 (4), 然后将稳定杆 (1) 拆到一旁.
n
螺栓 - 连接扭杆到纵梁
*BA32.20-P-1001-02R
4
按照拆卸的相反顺序进行安装
5
进行底盘校正.
AR40.20-P-0200LW
n
前轴扭杆
号码
名称
型号 205
除了代码M005 (4MATIC)
型号 213
除了代码M005 (4MATIC)
BA32.20-P-1001-02R
螺栓 - 连接扭杆到纵梁
Nm
70
70
