AR32.35-P-2200LWX
拆卸/安装前轴上的稳定杆
15.09.2017
型号
205, 213
带代码M005 (4MATIC)
型号
253
更改提示
15.09.2017
基本数据已更改.
步骤 5

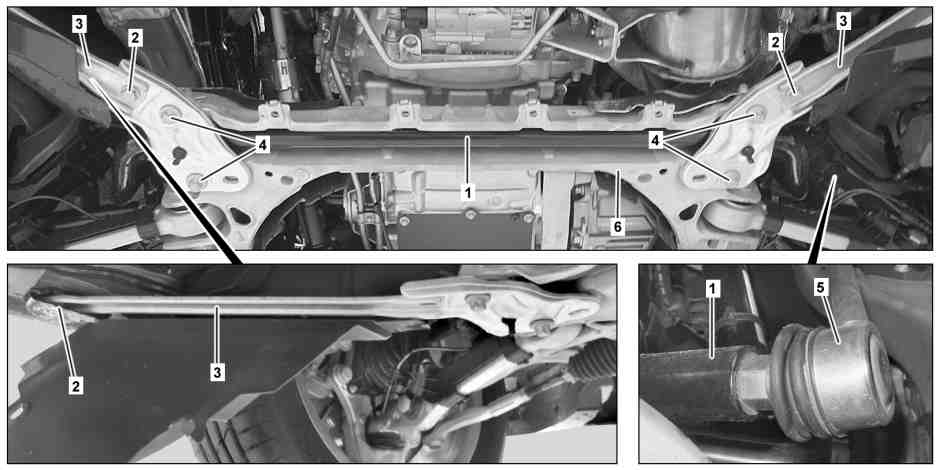

P32.20-2326-09
图示为车型 205.0
1
稳定杆
4
螺栓
2
螺栓
5
稳定杆连杆
3
对角支撑杆
6
前轴托架

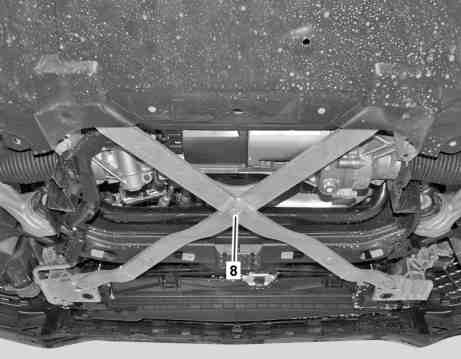

车型 205.4
8
对角支撑杆
P33.10-2500-11
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
关于底盘组件维修工作的说明
AH00.00-P-0100-01A
e
d
拆卸/安装
1.1
拆下中央和后部发动机舱饰板
型号 205.0/1/2/3, 213

带代码M005 (4MATIC)

型号 253
型号 205.0/1/2/3

带代码M005 (4MATIC)

型号 253
AR61.20-P-1105LW
型号 213

带代码M005 (4MATIC)
AR61.20-P-1105LWE
1.2
拆下中央, 后部和前部发动机舱饰板
型号 205.4

带代码M005 (4MATIC)
AR61.20-P-1105LW
2
拆下对角支撑杆 (8)
型号 205.4

带代码M005 (4MATIC)
n
螺栓 - 连接前部对角支撑杆到前轴托架/扭杆轴承壳/散热器安装台
*BA61.10-P-1006-01L
3
分开左侧和右侧对角支撑杆 (3) 后方的护盖
4
松开螺栓 (4)
n
型号 205, 213

带代码M005 (4MATIC)螺栓 - 连接扭杆到前轴托架
*BA32.20-P-1004-02R
n
型号 253螺栓 - 连接扭杆到前轴托壳
*BA32.20-P-1001-02T
5
拆下螺栓 (2), 然后拆下左侧和右侧对角支撑杆 (3)
n
螺栓 - 连接前部对角支撑杆到前轴托架/扭杆轴承壳/散热器安装台
*BA61.10-P-1006-01L
n
螺栓 - 连接前部对角支撑杆到纵梁
*BA61.10-P-1007-01L
6
将左侧和右侧稳定杆连杆 (5) 从稳定杆 (1) 上分开
n
型号 205, 213

带代码M005 (4MATIC)连接扭杆连杆到扭杆
*BA32.20-P-1005-02R
n
型号 253连接扭杆连杆到扭杆
*BA32.20-P-1002-02T
7
将右侧悬挂减震柱从弹簧连杆上拆下
型号 205, 213

带代码489 (AIRMATIC)

带代码M005 (4MATIC)

型号 253

带代码489 (AIR BODY CONTROL)
AR32.25-P-1017LWL
8
松开螺钉/螺栓 (4), 然后降下稳定杆 (1)
i
安装:
装上螺栓 (4), 但切勿拧紧.
9
向后拆下稳定杆 (1)
i
型号 205, 213

带代码489 (AIRMATIC)

带代码M005 (4MATIC)

型号 253

带代码489 (AIR BODY CONTROL)

将右侧悬挂减震柱向外推向侧面.
10
按照拆卸的相反顺序进行安装
n
前轴扭杆
号码
名称
型号 253
BA32.20-P-1001-02T
螺栓 - 连接扭杆到前轴托壳
Nm
120
n
前轴扭杆
号码
名称
型号 253
BA32.20-P-1002-02T
连接扭杆连杆到扭杆
Nm
100
n
前轴扭杆
号码
名称
型号 205

带代码M005 (4MATIC)
型号 213

带代码M005 (4MATIC)
BA32.20-P-1004-02R
螺栓 - 连接扭杆到前轴托架
Nm
120
120
n
前轴扭杆
号码
名称
型号 205

带代码M005 (4MATIC)
型号 213

带代码M005 (4MATIC)
BA32.20-P-1005-02R
连接扭杆连杆到扭杆
Nm
100
100
n
车架地板总成
号码
名称
型号 205
型号 213
BA61.10-P-1006-01L
螺栓 - 连接前部对角支撑杆到前轴托架/扭杆轴承壳/散热器安装台
Nm
50
50
n
车架地板总成
号码
名称
型号 253
BA61.10-P-1006-01L
螺栓 - 连接前部对角支撑杆到前轴托架/扭杆轴承壳/散热器安装台
Nm
50
n
车架地板总成
号码
名称
型号 205
型号 213
BA61.10-P-1007-01L
螺栓 - 连接前部对角支撑杆到纵梁
Nm
50
50
n
车架地板总成
号码
名称
型号 253
BA61.10-P-1007-01L
螺栓 - 连接前部对角支撑杆到纵梁
Nm
50
