型号

205

带代码M005 (4MATIC)

型号

213

带代码M005 (4MATIC)

型号

238

带代码M005 (4MATIC)

型号

253

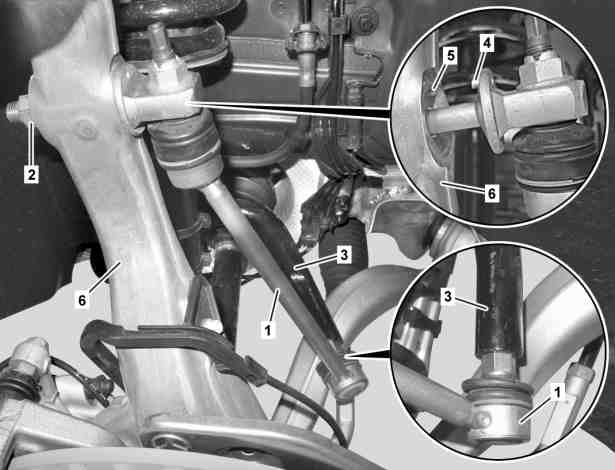

图示为车型 205, 车辆右侧, 装配全时四轮驱动 (4MATIC)/代码 (M005)

1

稳定杆连杆

2

螺母

3

稳定杆

4

导向销

5

槽口

6

转向节

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e
d

拆卸/安装

1

拆下前轮

AR40.10-P-1102A

2

松开螺母 (2)

n
型号 253螺母 - 连接扭杆连杆到转向节

*BA32.20-P-1003-02T

n
型号 205

带代码M005 (4MATIC)

型号 213

带代码M005 (4MATIC)

型号 238

带代码M005 (4MATIC)螺母 - 连接扭杆连杆到转向节

*BA32.20-P-1006-02R

3

从稳定杆 (3) 上分开扭杆连杆 (1)

n
型号 253连接扭杆连杆到扭杆

*BA32.20-P-1002-02T

n
型号 205

带代码M005 (4MATIC)

型号 213

带代码M005 (4MATIC)

型号 238

带代码M005 (4MATIC)连接扭杆连杆到扭杆

*BA32.20-P-1005-02R

4

将扭杆连杆 (1) 从转向节 (6) 拉出

p
安装:

导向销 (4) 必须接合在转向节 (6) 的切口 (5) 中.

否则会损坏转向节 (6).

g

检验

5

检查球头和其扭杆连杆 (1) 的防尘罩的情况以及是否损坏

如果出现故障

↓

更换扭杆连杆 (1).

6

按照拆卸的相反顺序进行安装

n
前轴扭杆

号码

名称

型号 253

BA32.20-P-1002-02T

连接扭杆连杆到扭杆

Nm

100

n
前轴扭杆

号码

名称

型号 253

BA32.20-P-1003-02T

螺母 - 连接扭杆连杆到转向节

Nm

80

n
前轴扭杆

号码

名称

型号 205

带代码M005 (4MATIC)

型号 213

带代码M005 (4MATIC)

BA32.20-P-1005-02R

连接扭杆连杆到扭杆

Nm

100

100

n
前轴扭杆

号码

名称

型号 238

带代码M005 (4MATIC)

BA32.20-P-1005-02R

连接扭杆连杆到扭杆

Nm

100

n
前轴扭杆

号码

名称

型号 205

带代码M005 (4MATIC)

型号 213

带代码M005 (4MATIC)

BA32.20-P-1006-02R

螺母 - 连接扭杆连杆到转向节

Nm

80

80

n
前轴扭杆

号码

名称

型号 238

带代码M005 (4MATIC)

BA32.20-P-1006-02R

螺母 - 连接扭杆连杆到转向节

Nm

80
