型号

213

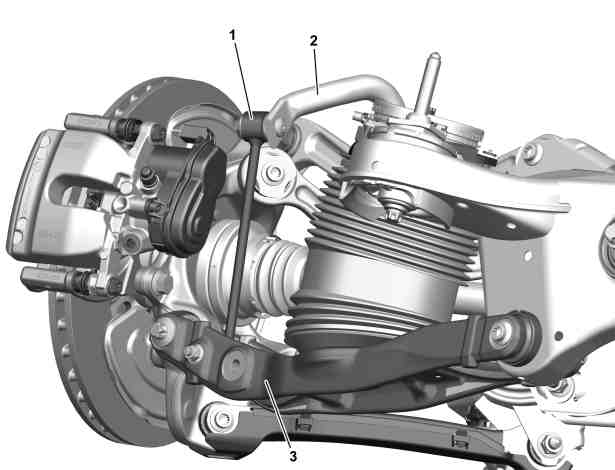

图示为车型 213.064 的左侧扭杆连杆 (1)

1

稳定杆连杆

2

稳定杆

3

弹簧控制臂

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e

拆卸

1

拆下后轴减震器

AR32.25-P-0110LW

2

将扭杆连杆 (1) 从稳定杆 (2) 上拆下

l
梅花扳手组件

*211589020900

l
套筒扳手

*205589000900

3.1

将扭杆连杆 (1) 从车轮支架上拆下并取出

型号 213.088/089/288/289

3.2

将扭杆连杆 (1) 从弹簧控制臂 (3) 上拆下并取出

型号 213 （213.088/089/288/289除外）

d

安装

4

检查稳定杆连杆 (1) 是否损坏和磨损

如果出现故障

↓

更换扭杆连杆 (1).

5

使用攻丝 M10 清洁扭杆连杆 (1) 的内侧螺纹

重新安装带内侧螺纹的扭杆连杆 (1) 时.

6.1

将扭杆连杆 (1) 安装到弹簧控制臂 (3) 上

型号 213 （213.088/089/288/289除外）

n
螺母 - 连接扭杆连杆到弹簧控制臂

*BA32.20-P-1003-04S

6.2

将扭杆连杆 (1) 安装到车轮支架上

型号 213.088/089/288/289

n
螺栓 - 连接扭杆连杆到车轮支架

*BA32.20-P-1004-04S

7

将扭杆连杆 (1) 安装到稳定杆 (2) 上

i
更换螺栓并使用乐泰 (Loctite) 243 将其锁止入位.

n
螺栓 - 连接扭杆连杆到扭杆

*BA32.20-P-1001-04S

螺纹锁固剂, 乐泰 (Loctite) 243 (10 ml)

*BR00.45-Z-1133-02A

l
梅花扳手组件

*211589020900

l
套筒扳手

*205589000900

8

安装后部减震器

AR32.25-P-0110LW

n
后轴扭杆

号码

名称

型号 213 （213.088/089/288/289除外）

除了代码489 (AIRMATIC)

型号 213 （213.088/089/288/289除外）

带代码489 (AIRMATIC)

BA32.20-P-1001-04S

螺栓 - 连接扭杆连杆到扭杆

第 1 级

Nm

63

63

第 2 级

∡°

-

-

n
后轴扭杆

号码

名称

型号 213.088/089/288/289

BA32.20-P-1001-04S

螺栓 - 连接扭杆连杆到扭杆

第 1 级

Nm

30

第 2 级

∡°

90

n
后轴扭杆

号码

名称

型号 213 （213.088/089/288/289除外）

除了代码489 (AIRMATIC)

型号 213 （213.088/089/288/289除外）

带代码489 (AIRMATIC)

BA32.20-P-1003-04S

螺母 - 连接扭杆连杆到弹簧控制臂

第 1 级

Nm

20

35

第 2 级

∡°

180

120

n
后轴扭杆

号码

名称

型号 213.088/089/288/289

BA32.20-P-1004-04S

螺栓 - 连接扭杆连杆到车轮支架

Nm

50

检修工具

号码

名称

订单号

BR00.45-Z-1133-02A

螺纹锁固剂, 乐泰 (Loctite) 243 (10 ml)

A 613 989 09 71 09
