型号

213 （213.088/089/288/289除外）

更改提示

11.04.2019

"在密封圈上涂抹压缩机油, 与 BB00.40-P-0362-01A 和装配工具 000 589 93 63 00 配套使用", 新增.

操作步骤 11

11.04.2019

安全, 作业信息和一般信息, 已更新.

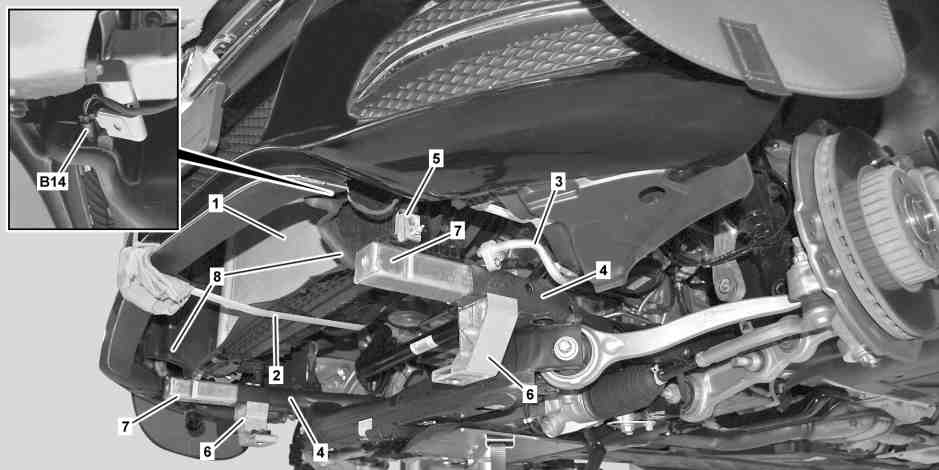

图示为未装配全时四轮驱动 (4MMATIC)/代码 (M005) 的情况, 散热器组件 (1) 位于后部安装位置

1

散热器组件

6

后部散热器支座

2

紧固带

7

支杆

3

制冷剂管路

8

通风气道段

4

前轴

B14

车外温度传感器

5

冷凝器

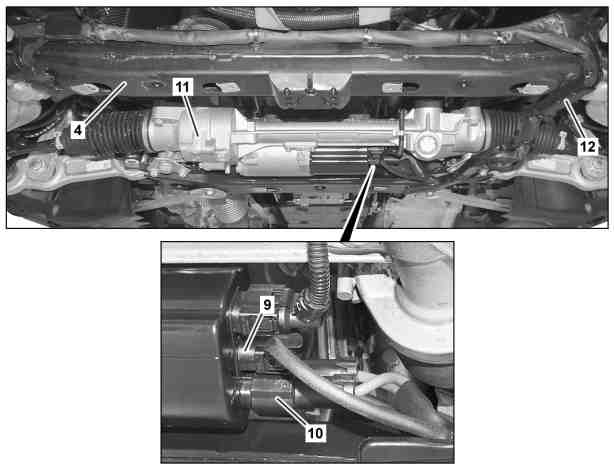

图示为未装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况

4

前轴

9

电气连接器

10

电气连接器

11

齿轮齿条式转向机构

12

齿轮齿条式转向机构线束

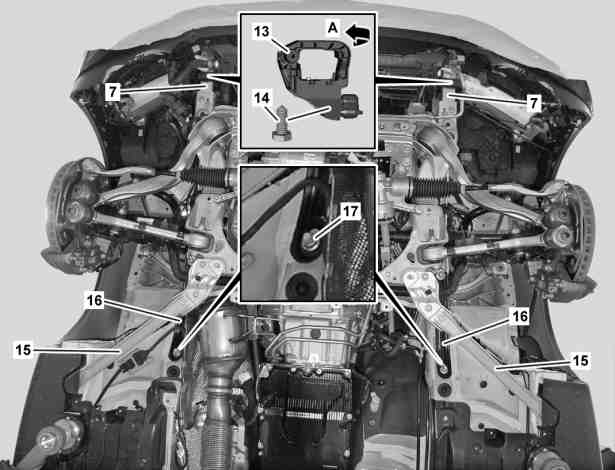

图示为装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况, 散热器组件位于前部安装位置

7

支杆

13

前部散热器支座

14

螺栓

15

对角支撑杆

16

支架

17

螺母

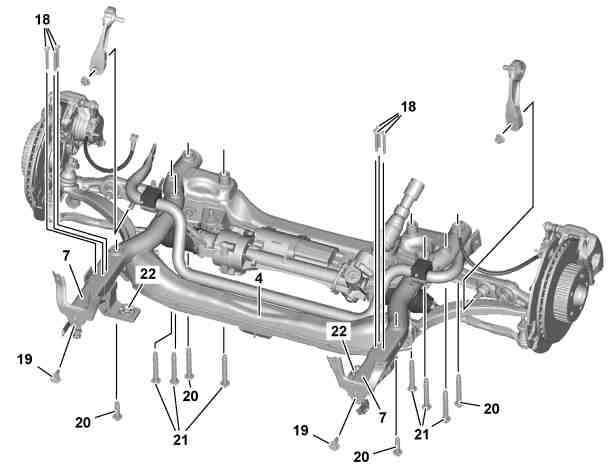

图示为未装配全时四轮驱动 (4MMATIC)/代码 (M005) 的情况, 散热器组件位于后部安装位置

4

前轴

7

支杆

18

螺栓

19

螺栓

20

螺栓

21

螺栓

22

人造橡胶轴承

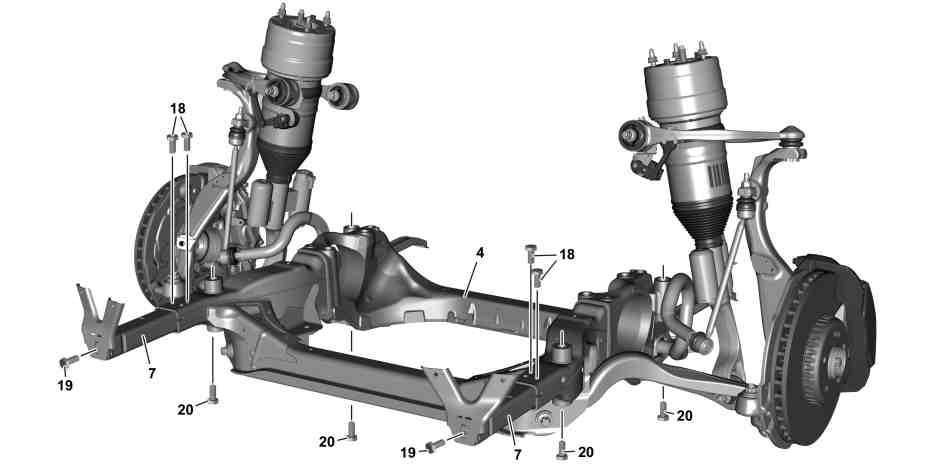

图示为装配全时四轮驱动 (4MATIC)/代码 (M005) 的情况, 散热器组件位于前部安装位置

4

前轴

18

螺栓

20

螺栓

7

支杆

19

螺栓

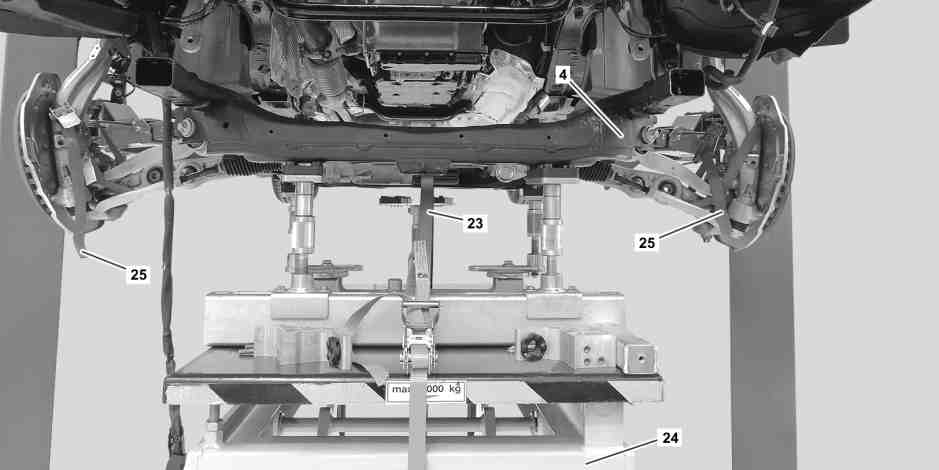

4

前轴

24

举升台

25

紧固带

23

紧固带

a
风险
severity=D

操作空调系统时漏出的处于压力下的制冷剂 R744 会导致伤害
风险
。吸入高浓度的制冷剂 R744 会有窒息危险。吸入制冷剂 R744 会导致健康危险

戴上防护眼镜和防护手套. 只能在通风良好的区域工作. 只有在空调系统被排空后才能在其回路上进行修理操作.型号 213 （213.088/089/288/289除外）

带代码1U6 (制冷剂 R744)

AS83.00-Z-0008-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
风险
severity=D

制冷剂 R1234yf 在热部件上点燃会导致
火灾
风险
。吸入过热的冷却液蒸汽会有
中毒
风险
。在操作承受压力的部件时，皮肤和眼睛接触漏出的冷却液 R1234yf 会导致伤害
风险
。形成可燃性冷却液-空气混合物会有
爆炸
风险

绝对不要在封闭的空调系统上或者其附近进行焊接操作. 禁止吸烟或明火. 戴上防护眼镜和防护手套. 注意保证工作间通风良好. 只有在空调系统被排空后才能在其回路上进行修理操作.

AS83.00-Z-0007-01A

a
警告
severity=W

吸入加注有 R134a 的空调系统的过热的冷却液蒸汽会导致
中毒
风险
。在操作承受压力的部件时，皮肤和眼睛接触液态冷却液 R134a 会导致伤害
风险

绝对不要在封闭的空调系统上或者其附近进行焊接操作. 禁止吸烟或明火. 戴上防护眼镜和防护手套. 注意保证工作间通风良好. 只有在空调系统被排空后才能在其回路上进行修理操作.

AS83.00-Z-0006-01A

专业提示
severity=N

在进行修理工作时,应防止空调回路和部件受潮

AH83.30-N-0005-01A

专业提示
severity=N

关于电容器安装位置的说明

AH83.30-P-0002-01LW

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于处理制冷剂 R744 的说明

型号 213 （213.088/089/288/289除外）

带代码1U6 (制冷剂 R744)

AH83.30-P-0003-03A

制冷剂R1234yf相关操作说明

AH83.30-P-0003-02A

关于处理制冷剂 R134a 的说明

AH83.30-N-0003-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

关于水平高度控制的说明

型号 213.2 （213.288/289除外）

除了代码489 (AIRMATIC)

AH32.22-P-1001-02LWT

关于空气悬挂系统的说明

型号 213 （213.088/089/288/289除外）

带代码489 (AIRMATIC)

AH32.22-P-1000-02LW

e
d

拆卸/安装

1

升起车辆, 然后在举升机上固定入位.

AR00.60-P-1006A

2

通过车辆诊断系统释放空气悬挂的压力.

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

a

AD00.00-P-2000-04B

3

停用方便出入功能.

型号 213 （213.088/089/288/289除外）

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

4

禁用高压车载电气系统.

型号 213.016/050/053/054/216

AR54.10-P-1150LHV

5

将齿轮齿条式转向机构 (11) 转动至中央位置, 然后用固定装置将方向盘固定就位.

AR46.20-P-0600-01LW

l
保持架

*129589012100

6

排放空调系统.

AR83.30-P-1760LW

7

安装发动机吊装设备.

型号 213 带发动机656

AR01.10-P-2400-18OIB

型号 213 带发动机256.9

AR01.10-P-2400-18MSA

型号 213 带发动机276.8

AR01.10-P-2400-17MND

型号 213 带发动机264, 274, 642, 654

AR01.10-P-2400-17MRD

n
型号 213 （213.088/089/288/289除外）螺钉/螺栓 - 连接上部支杆到减震器固定轮拱支撑架

*BA62.30-P-1001-02K

n
型号 213 （213.088/089/288/289除外） 带发动机256螺栓 - 连接低温回路膨胀容器到横梁

*BA20.20-P-1004-02MRT

n
型号 213 （213.088/089/288/289除外） 带发动机264螺栓 - 连接低温回路膨胀容器到横梁

*BA20.20-P-1002-02B

n
型号 213.016/050/053/054/216螺栓 - 连接高压蓄电池冷却系统冷却液膨胀容器到横梁

*BA20.50-P-1006-01D

l
型号 213 带发动机256.9, 656

适配器套件

*715589226300

l
型号 213 带发动机256.9, 656

适配器

*257589003100

l
型号 213 带发动机256.9, 656

发动机举升装置适配器

*642589006100

l
型号 213 带发动机256.9, 656

支座

*240589006110

l
调节板

*240589003200

l
适配器套件

*240589013100

l
发动机举升装置

*240589006100

l
发动机吊车

*205589006100

8

拆下前部, 中央和后部发动机舱饰板.

AR61.20-P-1105LWE

9

使用紧固带 (2) 固定散热器组件 (1), 以防其滑落.

p

切勿将紧固带 (2) 过度紧固.

否则会损坏部件.

10

拆下左侧和右侧螺栓 (14), 折起前部散热器支座 (13), 然后将其从支杆 (7) 上拆下.

如果散热器组件 (1) 处于前部安装位置中.

i
安装:
确保前部散热器支座 (13) 正确落座.

11

将制冷剂管路 (3) 从冷凝器 (5) 上拆下, 挂到一旁并密封连接处.

g

压缩机油 (规格 362.1)

BB00.40-P-0362-01A

i
安装:
更换密封圈, 然后涂抹压缩机油.

n
螺母/螺栓 - 连接制冷剂管路到冷凝器

*BA83.30-P-1006-01R

l

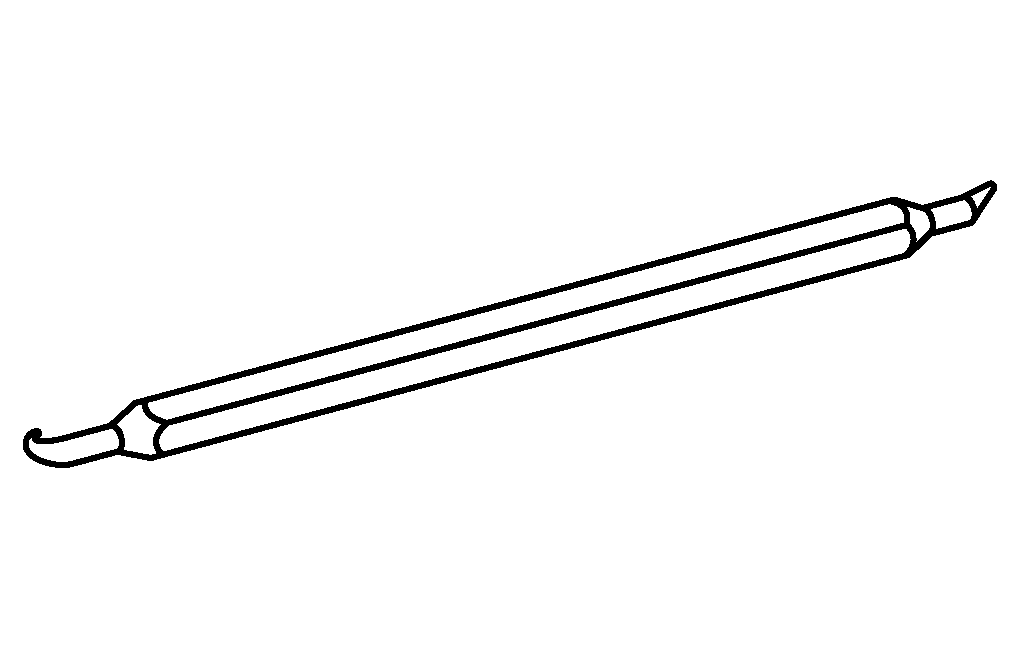

装配工具

*000589936300

l
记录旋塞

*129589009100

12

将轮盖从相应前轮上拆下.

为此, 如果要拆下前轮,

↓

拆下相应前轮, 然后再次安装.

AR40.10-P-1102A

13

松开连接前半轴到轮毂的螺栓.

n
螺钉/螺栓 - 连接前桥轴到轮毂

*BA33.30-P-1001-02H

14

拆下对应的前轮.

AR40.10-P-1102A

15

拆下连接前半轴到轮毂的螺栓.

i
安装:
更换螺栓.

用手稍稍拧紧螺栓.

16

拆下右前制动摩擦片磨损传感器电气连接器, 然后挂到一旁.

n
螺栓 - 连接制动摩擦片磨损传感器到制动钳

*BA42.10-P-1002-10X

17.1

将制动钳连同制动片一起拆下, 然后在保持制动软管连接的情况下无张紧力地固定到车辆上.

对于固定式制动钳.

型号 213.061/2614 活塞固定式制动钳

AR42.10-P-0070FRB

型号 213 （213.061/088/089/261/288/289除外）4 活塞固定式制动钳

AR42.10-P-0070LWA

17.2

将制动钳连同制动钳支架一起拆下, 然后在保持制动软管连接的情况下无张紧力地固定到车辆上.

装配浮式制动钳.

型号 213 （213.088/089/288/289除外）1 活塞浮式制动钳

AR42.10-P-0070LW

18

将悬挂减震柱从弹簧连杆上拆下.

型号 213 （213.088/089/288/289除外）

除了代码489 (AIRMATIC)

AR32.25-P-1017LW

型号 213 （213.088/089/288/289除外）

带代码489 (AIRMATIC)

AR32.25-P-1017LWL

19

将电线束的支架从弹簧连杆和车轴托架上拆下, 然后放到一旁.

型号 213 （213.088/089/288/289除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

20

将扭杆连杆从弹簧连杆上拆下.

型号 213 （213.088/089/288/289除外）

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR32.35-P-3328LW

21

将左侧和右侧转速传感器线路支架从前轴托架上拆下, 然后在保持电线连接的情况下挂到一旁.

型号 213 （213.061/088/089/261/288/289除外）

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR42.30-P-0712LW

22

将转向节从上部横向控制臂上分开, 然后用紧固带 (25) 固定到推杆上.

p

将转向节从上部横向控制臂上分开后, 不得将其向外折起.

否则可能会损坏球形节.

p

反向固定球头, 切勿使用冲击扳手/螺丝刀.

否则可能会损坏球头或转向节.

i
型号 213 （213.088/089/288/289除外） 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

安装:
仅用电缆扎带将转向节固定到上部横向控制臂上.

n
螺母 - 连接转向节到横向控制臂

*BA33.20-P-1006-01U

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

23

断开转向联接器.

型号 213 （213.088/089/288/289除外）

除了代码700 (中国本地技术内容)

AR46.10-P-8000-01LW

型号 213 （213.088/089/288/289除外）

带代码700 (中国本地技术内容)

AR46.10-P-8000-01LWA

p

拆下转向联轴节时, 切勿扭转方向盘.

否则会损坏盘簧式电缆触点.

n
型号 213 （213.088/089/288/289除外）

带代码700 (中国本地技术内容)自锁螺栓 - 连接转向联轴节到下部转向轴

*BA46.10-P-1003-01N

l
型号 213 （213.088/089/288/289除外）

除了代码700 (中国本地技术内容)

发动机支座扳手套件

*001589011600

24

断开电气连接器 (9, 10).

25

将齿轮齿条式转向机构线束 (12) 完全从齿轮齿条式转向机构 (11) 和前轴 (4) 上分开, 然后放到一旁.

26

拆下压缩机.

型号 213.0 （213.064/088/089除外）, 213.1 （213.164除外）

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

AR32.22-P-2001LW

27

拆下左侧和右侧对角支撑杆 (15).

n
支座, 支架 (支杆)

*BA33.10-P-1002-01Q

28

将螺母 (17) 从左侧和右侧支架 (16) 上拆下.

型号 213 （213.088/089/288/289除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

n
支座, 支架 (支杆)

*BA33.10-P-1002-01Q

29

将发动机支座的螺栓 (21) 从前轴 (4) 上拆下.

型号 213 （213.088/089/288/289除外）

型号 213 （213.088/089/288/289除外） 带发动机264

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4330MRH

型号 213 带发动机276.8

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1105MND

型号 213 带发动机276.8

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-1104MND

型号 213 带发动机656

AR22.10-P-4330OIB

型号 213 带发动机256.9

AR22.10-P-4330MSA

型号 213 带发动机264

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4330MRI

型号 213 带发动机274.9

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4330MRC

型号 213 带发动机274.9

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR22.10-P-4330MRD

型号 213 带发动机642, 654

AR22.10-P-4330OLC

30

将带支架的冷却液循环泵从右侧散热器支座 (6) 上拆下, 然后在保持管路连接的情况下挂到一旁.

如果散热器组件 (1) 位于后部安装位置并且已安装带支架的冷却液循环泵.

31

使用发动机吊装设备升起发动机, 直至发动机支座的导向销从车轴托架上完全伸出.

32

将升降台 (24) 置于前轴 (4) 处, 然后用紧固带 (23) 固定前轴 (4).

A

000 588 03 62 00 升降台

WS01.00-P-0091A

33

将发动机舱饰板的支架从支杆 (7) 上拆下.

34

拆下螺栓 (19).

35

将螺栓 (20) 从前轴 (4) 上拆下.

专业提示
severity=N

关于自攻螺钉连接方法的说明

AH00.00-P-0007-01SF

n
螺栓 - 连接前轴托架到纵梁

*BA33.10-P-1001-01Q

36

松开通风气道段 (8), 然后向内折起.

i
安装:
注意车外温度传感器 (B14) 的定位.

37

稍稍降下前轴 (4).

p

降下时注意冷却器组件 (1) 的情况.

否则可能导致其损坏.

38

将弹簧连杆向下推, 然后将悬挂减震柱置于弹簧连杆前部.

p

将悬挂减震柱小心地置于弹簧控制臂前方.

否则可能会损坏悬挂减震柱接头.

39

用彩色铅笔标记支杆 (7) 相对于前轴 (4) 的位置.

40.1

拆下左侧和右侧螺栓 (18).

如果散热器组件 (1) 处于前部安装位置中.

n
螺栓 - 连接支杆 (减震器) 到前轴托架

*BA33.10-P-1003-01Q

40.2

松开左侧和右侧螺栓 (18), 然后拆下后部散热器支座 (6).

如果散热器组件 (1) 处于后部安装位置中.

i
安装:
确保人造橡胶轴承 (22) 正确落座.

n
螺栓 - 连接支杆 (减震器) 到前轴托架

*BA33.10-P-1003-01Q

41

稍稍向后拉动前轴 (4), 然后拆下支杆 (7).

i
安装:
插入支杆 (7) 时注意之前所做的标记.

42

完全降下前轴 (4).

p

小心地降下前轴 (4).

否则可能会损坏临近部件.

43

按照拆卸的相反顺序进行安装

44

进行底盘校正.

AR40.20-P-0200LW

n
发动机散热器, 冷却液软管和管路

号码

名称

发动机 264

BA20.20-P-1002-02B

螺栓 - 连接低温回路膨胀容器到横梁

Nm

8

n
发动机散热器, 冷却液软管和管路

号码

名称

发动机 256

BA20.20-P-1004-02MRT

螺栓 - 连接低温回路膨胀容器到横梁

Nm

8

n
热交换器

号码

名称

型号 213

BA20.50-P-1006-01D

螺栓 - 连接高压蓄电池冷却系统冷却液膨胀容器到横梁

Nm

7

n
前轴托架

号码

名称

型号 213

BA33.10-P-1001-01Q

螺栓 - 连接前轴托架到纵梁

Nm

180

n
前轴托架

号码

名称

型号 213

BA33.10-P-1002-01Q

支座, 支架 (支杆)

Nm

110

n
前轴托架

号码

名称

型号 213

BA33.10-P-1003-01Q

螺栓 - 连接支杆 (减震器) 到前轴托架

Nm

23

n
车轮控制, 轮毂

号码

名称

型号 213

BA33.20-P-1006-01U

螺母 - 连接转向节到横向控制臂

第 1 级

Nm

50

第 2 级

∡°

45

n
前桥轴

号码

名称

型号 213

BA33.30-P-1001-02H

螺钉/螺栓 - 连接前桥轴到轮毂

第 1 级

Nm

160

第 2 级

松开约 90°

第 3 级

Nm

220

第 4 级

∡°

45

n
前轴制动钳

号码

名称

型号 213 （213.061/261除外）

型号 213.061/261

BA42.10-P-1002-10X

螺栓 - 连接制动摩擦片磨损传感器到制动钳

Nm

8

8

n
转向轴

号码

名称

型号 213

BA46.10-P-1003-01N

自锁螺栓 - 连接转向联轴节到下部转向轴

第 1 级

Nm

25

第 2 级

∡°

90

n
带前部加强件的前端

号码

名称

型号 213

BA62.30-P-1001-02K

螺钉/螺栓 - 连接上部支杆到减震器固定轮拱支撑架

第 1 级

Nm

35

第 2 级

Nm

50

第 3 级

松开

∡°

180

第 4 级

Nm

50

n
空调

号码

名称

型号 213

除了代码1U6 (制冷剂 R744)

型号 213

带代码1U6 (制冷剂 R744)

BA83.30-P-1006-01R

螺母/螺栓 - 连接制冷剂管路到冷凝器

Nm

12

12
