AR - 拆卸/安装前半轴-爱扳手

型号

205

型号

213

型号

253

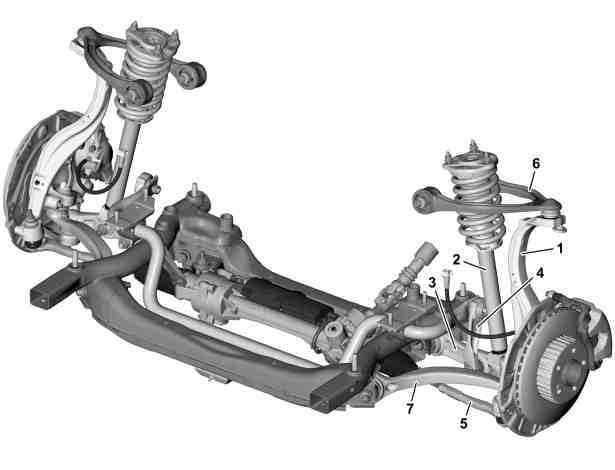

图示为车型 205, 空气悬挂系统 (AIRMATIC)/代码 (489) 除外, 全时四轮驱动 (4MATIC)/代码 (M005) 除外, 车辆左侧

1

转向节

2

悬挂减震柱

3

弹簧控制臂

4

稳定杆连杆

5

转向横拉杆

6

上部横向控制臂

7

支撑杆

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

关于空气悬挂系统的说明

型号 205, 213

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AH32.22-P-1000-02LW

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e
d

拆卸/安装

1

将轮盖从相应前轮上拆下.

为此, 如果要拆下前轮,

↓

拆下相应前轮, 然后再次安装.

AR40.10-P-1102A

2

松开连接前半轴到轮毂的螺栓.

n
螺钉/螺栓 - 连接前桥轴到轮毂

*BA33.30-P-1001-02H

3

拆下对应的前轮.

AR40.10-P-1102A

4

拆下连接前半轴到轮毂的螺栓.

i
安装:
更换螺栓.

用手稍稍拧紧螺栓.

5

使用车辆诊断系统释放空气悬挂系统 (AIRMATIC) 中的压力.

型号 205, 213

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

a

AD00.00-P-2000-04B

6

拆下前部, 中央和后部发动机舱饰板.

型号 205, 253

AR61.20-P-1105LW

型号 213

AR61.20-P-1105LWE

7.1

拆下带制动摩擦片的制动钳, 然后在保持制动软管连接的情况下无张紧力地固定到车辆上.

对于固定式制动钳.

型号 213.061/2614 活塞固定式制动钳

AR42.10-P-0070FRB

型号 205, 213 （213.061/261除外）, 2534 活塞固定式制动钳

AR42.10-P-0070LWA

型号 205, 213

带代码B06 (漆成灰色的制动钳)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (漆成红色的制动钳)

6 活塞固定式制动钳型号 253

带代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)

除了代码U70 (AMG 高效复合制动系统)

AR42.10-P-0070LWB

型号 205, 213

带代码B07 (AMG - 陶瓷制动器)

除了代码B06 (漆成灰色的制动钳)

除了代码U70 (漆成红色的制动钳)

6 活塞固定式制动钳型号 253

带代码B07 (AMG - 陶瓷制动器)

除了代码B06 (AMG 高效制动系统)

除了代码U70 (AMG 高效复合制动系统)

AR42.10-P-0070LWC

型号 205, 213

带代码U70 (漆成红色的制动钳)

除了代码B06 (漆成灰色的制动钳)

除了代码B07 (AMG - 陶瓷制动器)

6 活塞固定式制动钳型号 253

带代码U70 (AMG 高效复合制动系统)

除了代码B06 (AMG 高效制动系统)

除了代码B07 (AMG - 陶瓷制动器)

AR42.10-P-0070LWD

7.2

将前轴制动钳连同制动钳支架一起拆下, 然后与连接的制动软管一起无张紧力地固定到车辆上.

装配浮式制动钳.

型号 205, 213, 2531 活塞浮式制动钳

AR42.10-P-0070LW

8.1

将前轴转速传感器的电线从悬挂减震柱 (2) 上松开.

型号 205, 213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

8.2

将转速传感器和制动摩擦片磨损传感器的支架和电线从弹簧控制臂 (3) 上拆下, 然后放到一旁.

型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253

9

将前轴转速传感器从转向节 (1) 上拆下.

型号 213.061/261

AR42.30-P-0713LWA

型号 205

型号 213 （213.061/261除外）

型号 253

AR42.30-P-0712LW

10

将悬挂减震柱 (2) 从弹簧控制臂 (3) 上拆下.

型号 205, 213

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AR32.25-P-1017LWL

型号 205, 213

除了代码489 (AIRMATIC)

型号 253

除了代码489 (AIR BODY CONTROL)

AR32.25-P-1017LW

11.1

将扭杆连杆 (4) 从弹簧控制臂 (3)上拆下.

型号 205, 213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR32.35-P-3328LW

11.2

将稳定杆连杆 (4) 从转向节 (1) 上拆下.

型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253

AR32.35-P-3328LWX

12

将转向横拉杆 (5) 从转向节 (1) 上拆下.

AR46.40-P-0200LW

13

安装制动器盖板的防护板.

AR42.00-P-0100-01A

l
防护盘

*220589013100

14

将稳定杆从前轴拆下.

型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253

AR32.35-P-2200LWX

i
扭杆连杆 (4) 仍安装在稳定杆上.

15

用主总成支架和固定板支撑转向节 (1), 然后用紧固带固定以防掉落.

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

16

固定前半轴以防滑落.

型号 205, 213, 253

带代码M005 (带 4-MATIC/全轮驱动的车辆)

17

将上部横向控制臂 (6) 从转向节 (1) 上拆下.

AR33.20-P-0500LW

18

将弹簧控制臂 (3) 从前轴托架上拆下.

n
螺栓 - 连接弹簧控制臂到前轴托架

*BA33.20-P-1002-01U

19

将支撑杆 (7) 从前轴托架上拆下.

n
螺栓 - 连接支撑杆到前轴托架

*BA33.20-P-1004-01U

20

用主总成支架小心地降下前半轴并拆下.

21

按照拆卸的相反顺序进行安装

22

进行底盘校正.

AR40.20-P-0200LW

n
车轮控制, 轮毂

号码

名称

型号 205

型号 213

BA33.20-P-1002-01U

螺栓 - 连接弹簧控制臂到前轴托架

第 1 级

Nm

120

第 2 级

∡°

180

n
车轮控制, 轮毂

号码

名称

型号 253

BA33.20-P-1002-01U

螺栓 - 连接弹簧控制臂到前轴托架

第 1 级

Nm

120

第 2 级

∡°

180

n
车轮控制, 轮毂

号码

名称

型号 205

型号 213

BA33.20-P-1004-01U

螺栓 - 连接支撑杆到前轴托架

第 1 级

Nm

120

第 2 级

∡°

180

n
车轮控制, 轮毂

号码

名称

型号 253

BA33.20-P-1004-01U

螺栓 - 连接支撑杆到前轴托架

第 1 级

Nm

120

第 2 级

∡°

180

n
前桥轴

号码

名称

型号 205

型号 213

BA33.30-P-1001-02H

螺钉/螺栓 - 连接前桥轴到轮毂

第 1 级

Nm

160

第 2 级

松开约 90°

第 3 级

Nm

220

第 4 级

∡°

45

n
前桥轴

号码

名称

型号 253

BA33.30-P-1001-02H

螺钉/螺栓 - 连接前桥轴到轮毂

第 1 级

Nm

160

第 2 级

松开约 90°

第 3 级

Nm

220

第 4 级

∡°

45
