AR33.15-P-0160-02LW
压入/压出拉杆橡胶衬套
橡胶轴承评估
AH00.10-P-0001-01A
型号
205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）
型号
213 （213.064/088/089/264/288/289除外）
型号
238
型号
253 （253.364/388/389/964/988/989除外）
更改提示
20.10.2017
压出人造橡胶轴承的方法已更改
操作步骤 1 至 6
222 589 03 43 00
拔取和嵌入工具
202 589 04 43 07
板
221 589 00 43 00
拔出与安装工具
P33.15-2194-09
图示为右侧支杆 (1a), 车型 205, 装配全时四轮驱动 (4MATIC)/代码 (M005)
A
压出人造橡胶轴承 (1b)
图示为左侧支撑杆 (1a), 车型 205, 全时四轮驱动 (4MATIC)/代码 (M005) 除外
B
压入人造橡胶轴承 (1b)
P33.15-2195-06

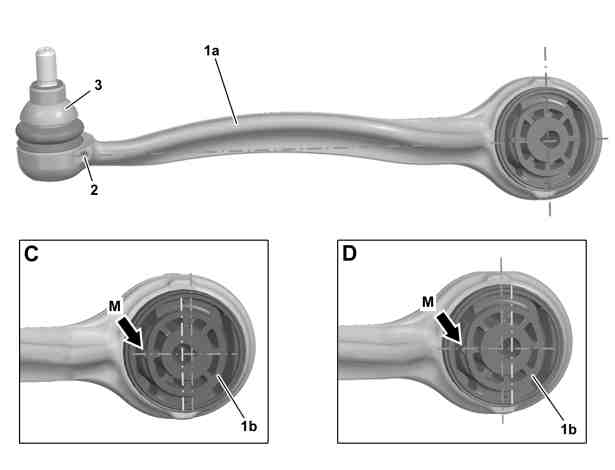

车型 205, 213, 238, 全时四轮驱动 (4MATIC)/代码 (M005) 除外, 图示为左侧支撑杆 (1a)
C
正主销后倾角变化: +3 mm = +27′
D
负主销后倾角变化: -3 mm = -27′
P33.15-2174-06
车型 205, 213, 238, 装配全时四轮驱动 (4MATIC)/代码 (M005), 车型 253, 图示为左侧支撑杆 (1a)
E
正主销后倾角变化: +3 mm = +27′
F
负主销后倾角变化: -3 mm = -27′
P33.15-2179-06
i
使用以下专用工具:
l
拔取和嵌入工具 (01) (222 589 03 43 00)
l
使用用于压出的板 (07) (202 589 04 43 07).
l
使用拔取和嵌入工具套件
l
(221 589 00 43 00) 中的套筒 (03) (221 589 00 43 01) 嵌入.

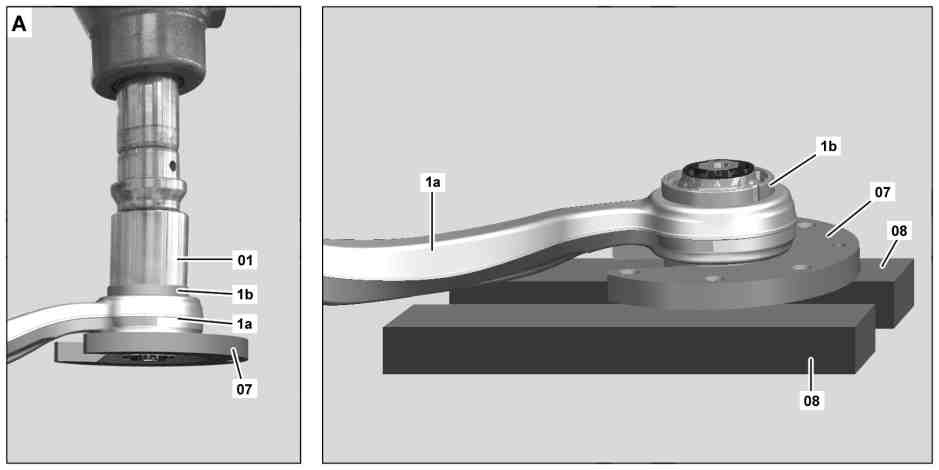

压出人造橡胶轴承 (1b) (A)
1
将适合的垫片 (08) 放到压力机上.
2
l
将板 (07) 放到支架 (08) 上, 使倒角侧朝下.
3
将支撑杆 (1a) 放到板
l
(07) 上, 使倒角侧朝上.
4
l
将拔取和嵌入工具 (01) 放到支撑杆 (1a) 的人造橡胶轴承 (1b) 上.
5
预张紧压力机, 然后使支撑杆 (1a), 板
l
(07) 和拔取和嵌入工具
l
(01) 相互对正.
6
压出人造橡胶轴承 (1b)

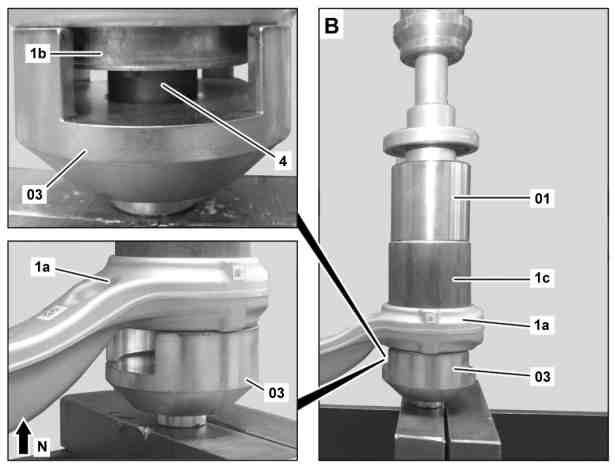

压入人造橡胶轴承 (1b) (B)
7
l
将套筒 (03) 放到压力机上.
8
将支撑杆 (1a) 放到套筒
l
(03) 上, 使倒角侧朝上.
i
套筒
l
(03) 的槽口必须朝向支撑杆 (1a) 的杆 (箭头 N).
9
将新的人造橡胶轴承 (1b) 连同预紧套 (1c) 一起放到支撑杆 (1a) 上.
i
人造橡胶轴承 (1b) 上的箭头标记 (M) 必须与球头 (3) 上的孔 (2) 对齐.
i
主销后倾角变化时需要使用不同型号的人造橡胶轴承.

用于正主销后倾角变化的人造橡胶轴承 (1b): +3 mm = +27' (C, E).

用于负主销后倾角变化的人造橡胶轴承 (1b): -3 mm = -27' (D, F).
10
l
将拔取和嵌入工具 (01) 放到人造橡胶轴承 (1b) 上.
11
预张紧压力机, 然后使支撑杆 (1a), 套筒
l
(03), 带预紧套 (1c) 的人造橡胶轴承 (1b) 和拔取和嵌入工具
l
(01) 相互对正.
12
压入人造橡胶轴承 (1b), 直到人造橡胶轴承 (1b) 的轴承芯 (4) 与套筒
l
(03) 相接触.
13
松开压力机, 然后拆下预紧套 (1c).
14
翻转支撑杆 (1a), 然后放到套筒
l
(03) 上.
15
l
将拔取和嵌入工具 (01) 放到人造橡胶轴承 (1b) 上.
16
将人造橡胶轴承 (1b) 压入支撑杆 (1a) 的中央.
