型号

205

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

型号

213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

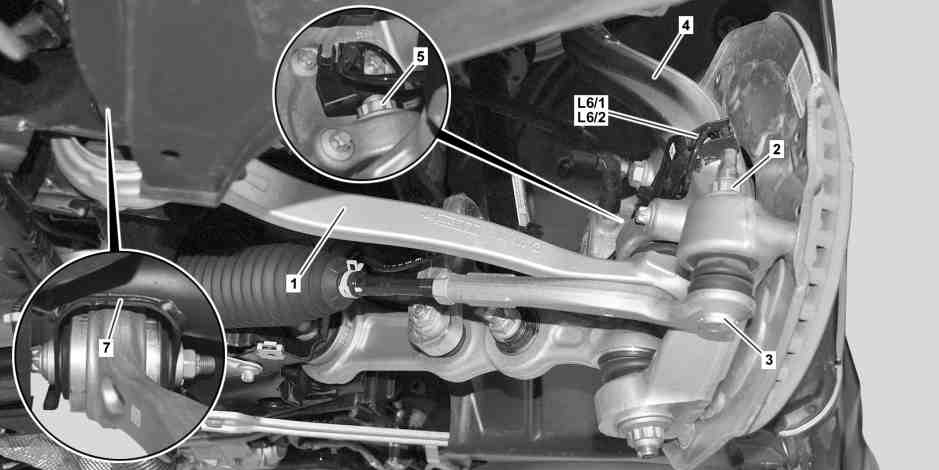

图示为车辆左侧, 适用于车型 205, 全时四轮驱动 (4MATIC)/代码 ( M005) 除外

1

支撑杆

4

转向节

L6/1

左前轴转速传感器

2

螺母

5

螺母

L6/2

右前轴转速传感器

3

转向横拉杆

7

前轴托架

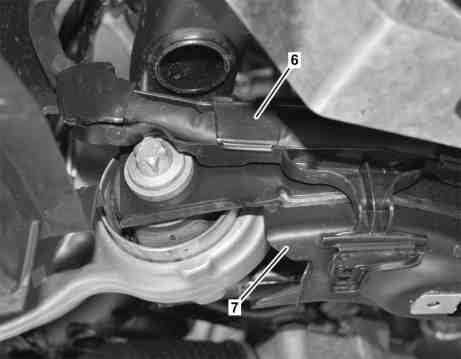

图示为车辆右侧, 适用于车型 205, 全时四轮驱动 (4MATIC)/代码 (M005) 除外

6

支架

7

前轴托架

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

橡胶轴承评估

AH00.10-P-0001-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e
d

拆卸/安装

1

拆下前部和中央发动机舱饰板.

型号 205

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LW

型号 213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LWE

2

拆下左前轮或右前轮.

AR40.10-P-1102A

3

拆下左前轴转速传感器 (L6/1) 或右前轴转速传感器 (L6/2), 然后连同支架和管路一起放到一旁.

型号 205

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.061/261除外）

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR42.30-P-0712LW

4

松开螺母 (2), 然后将转向横拉杆 (3) 从转向节 (4) 上拆下.

p

必须反向固定球头且不得使用冲击扳手/螺丝刀.

否则会损坏球头或转向节 (4).

n
自锁螺母 - 连接转向横拉杆到转向节

*BA46.40-P-1001-01P

5

松开螺母 (5), 然后将推杆 (1) 从转向节 (4) 上拆下.

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

p

必须反向固定球头且不得使用冲击扳手/螺丝刀.

否则会损坏球头或转向节 (4).

n
螺母 - 连接支撑杆到转向节

*BA33.20-P-1003-01U

l
套筒扳钳附件,24_mm

*000589109929

6

将支架 (6) 从前轴托架 (7) 上松开.

拆卸右侧推杆 (1) 时.

7

拆下空气悬挂系统 (AIRMATIC) 压缩机.

拆卸左侧推杆 (1) 时.

型号 205

带代码489 (AIRMATIC)

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213.2 （213.264/288/289除外）

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR32.22-P-2001LW

8

拆下低温水回路的电动冷却液泵, 然后在保持管路连接的情况下挂到一旁.

型号 205 带发动机177

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

9

将推杆 (1) 从前轴托架 (7) 上分开并拆下.

n
螺栓 - 连接支撑杆到前轴托架

*BA33.20-P-1004-01U

g

检验

10

检查推杆 (1) 以及密封波纹管, 球头和人造橡胶轴承是否损坏.

11

更换用于主销后倾角校正的人造橡胶轴承.

型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）, 213 （213.064/088/089/264/288/289除外）

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

如果用于主销后倾角校正的人造橡胶轴承损坏 (轴承芯偏离中心) 并且重复使用推杆 (1) 时.

AR33.15-P-0160-02LW

i
人造橡胶轴承的型号参见参考文件.

l
板

*202589044307

l
拔出与安装工具

*221589004300

l
拔取和嵌入工具

*222589034300

12

更换推杆 (1).

型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）, 213 （213.064/088/089/264/288/289除外）

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

如果中性人造橡胶轴承 (轴承芯处于中央), 密封波纹管, 球头损坏或推杆 (1) 损坏型号 205.064/086/087/264/286/287/364/386/387/464/486/487, 213.064/088/089/264/288/289

除了代码M005 (带 4-MATIC/全轮驱动的车辆)如果人造橡胶轴承, 密封波纹管, 球头损坏或推杆 (1) 损坏

13

将新推杆 (1) 的人造橡胶轴承更换为用于主销后倾角校正的人造橡胶轴承.

型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）, 213 （213.064/088/089/264/288/289除外）

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

更换推杆 (1) 时, 如果已拆下的推杆 (1) 中安装有用于主销后倾角校正的人造橡胶轴承 (轴承芯偏离中心).

AR33.15-P-0160-02LW

i
人造橡胶轴承的型号参见参考文件.

l
板

*202589044307

l
拔出与安装工具

*221589004300

l
拔取和嵌入工具

*222589034300

14

按照拆卸的相反顺序进行安装.

n
车轮控制, 轮毂

号码

名称

型号 205

型号 213

BA33.20-P-1003-01U

螺母 - 连接支撑杆到转向节

Nm

250

250

n
车轮控制, 轮毂

号码

名称

型号 205

型号 213

BA33.20-P-1004-01U

螺栓 - 连接支撑杆到前轴托架

第 1 级

Nm

120

120

第 2 级

∡°

180

180

n
转向横拉杆

号码

名称

型号 205

型号 213

BA46.40-P-1001-01P

自锁螺母 - 连接转向横拉杆到转向节

第 1 级

Nm

90

90

第 2 级

∡°

60

60
