型号

205, 213

带代码M005 (4MATIC)

型号

253

更改提示

20.10.2017

压出人造橡胶轴承的方法已更改

操作步骤 1 至 6

AR33.15-P-0160-02LW

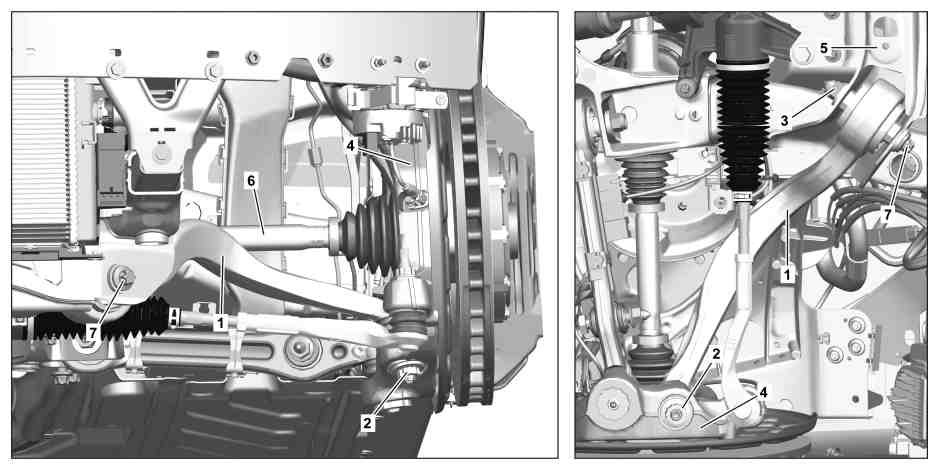

图示为车型 253.388 左侧

1

支撑杆

5

前轴托架

2

螺母

6

前半轴

3

螺母

7

螺栓

4

转向节

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

橡胶轴承评估

AH00.10-P-0001-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e
d

拆卸/安装

1

拆下中央和前部发动机舱内衬

型号 213

带代码M005 (4MATIC)

AR61.20-P-1105LWE

型号 205

带代码M005 (4MATIC)

型号 253

AR61.20-P-1105LW

2

拆下空气悬挂系统 (AIRMATIC) 压缩机

拆卸左侧支撑杆 (1) 时.

型号 205

带代码489 (AIRMATIC)

带代码M005 (4MATIC)

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

带代码M005 (4MATIC)

型号 213.2 （213.288/289除外）

带代码M005 (4MATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AR32.22-P-2001LW

3

松开螺母 (2), 然后将支撑杆 (1) 从转向节 (4) 上分开

p

必须反向固定球头且不得使用冲击扳手/螺丝刀.

否则会损坏球头或转向节 (4).

n
螺母 - 连接支撑杆到转向节

*BA33.20-P-1003-01U

4

松开螺母 (3), 拆下螺栓 (7), 然后将支撑杆 (1) 从前轴托架 (5) 上拆下

n
螺栓 - 连接支撑杆到前轴托架

*BA33.20-P-1004-01U

g

检验

5

检查支撑杆 (1) 以及密封波纹管, 球头和人造橡胶轴承是否损坏

6

更换用于主销后倾角校正的人造橡胶轴承

型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）, 213 （213.064/088/089/264/288/289除外）

带代码M005 (4MATIC)

型号 253 （253.364/388/389/964/988/989除外）

如果用于主销后倾角校正的人造橡胶轴承损坏 (轴承芯偏离中心) 并且重复使用支撑杆 (1) 时.

AR33.15-P-0160-02LW

i
人造橡胶轴承的型号参见参考文件.

l
板

*202589044307

l
拔出与安装工具

*221589004300

l
拔取和嵌入工具

*222589034300

7

更换支撑杆 (1)

车型 205 (205.064/086/087/264/286/287/364/386/387/464/486/487 除外), 213 (213.064/088/089/264/288/289 除外), 装配全时四轮驱动 (4MATIC)/代码 (M005), 车型 253 (253.364/388/389/964/988/989 除外) 如果中性人造橡胶轴承 (轴承芯处于中央), 密封波纹管, 球头损坏或支撑杆 (1) 损坏, 车型 205.064/086/087/264/286/287/364/386/387/464/486/487, 213.064/088/089/264/288/289, 配全时四轮驱动 (4MATIC)/代码 (M005), Model 253.364/388/389/964/988/989 如果人造橡胶轴承, 密封波纹管, 球头损坏或支撑杆 (1) 损坏

如果中性人造橡胶轴承 (轴承芯处于中央), 密封波纹管, 球头损坏或支撑杆 (1) 损坏.

8

将新支撑杆 (1) 的人造橡胶轴承更换为用于主销后倾角校正的人造橡胶轴承

型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）, 213 （213.064/088/089/264/288/289除外）

带代码M005 (4MATIC)

型号 253 （253.364/388/389/964/988/989除外）

更换支撑杆 (1) 时, 如果已拆下的支撑杆中安装有用于主销后倾角校正的人造橡胶轴承 (轴承芯偏离中心).

AR33.15-P-0160-02LW

i
人造橡胶轴承的型号参见参考文件.

l
板

*202589044307

l
拔出与安装工具

*221589004300

l
拔取和嵌入工具

*222589034300

9

按照拆卸的相反顺序进行安装

n
车轮控制, 轮毂

号码

名称

型号 205

型号 213

BA33.20-P-1003-01U

螺母 - 连接支撑杆到转向节

Nm

250

250

n
车轮控制, 轮毂

号码

名称

型号 253

BA33.20-P-1003-01U

螺母 - 连接支撑杆到转向节

Nm

250

n
车轮控制, 轮毂

号码

名称

型号 205

型号 213

BA33.20-P-1004-01U

螺栓 - 连接支撑杆到前轴托架

第 1 级

Nm

120

120

第 2 级

∡°

180

180

n
车轮控制, 轮毂

号码

名称

型号 253

BA33.20-P-1004-01U

螺栓 - 连接支撑杆到前轴托架

第 1 级

Nm

120

第 2 级

∡°

180
