AR33.15-P-0170-02LWX
压出/压入弹簧连杆的人造橡胶轴承
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
222 589 03 43 00
拔取和嵌入工具
203 589 00 14 00
套筒
1

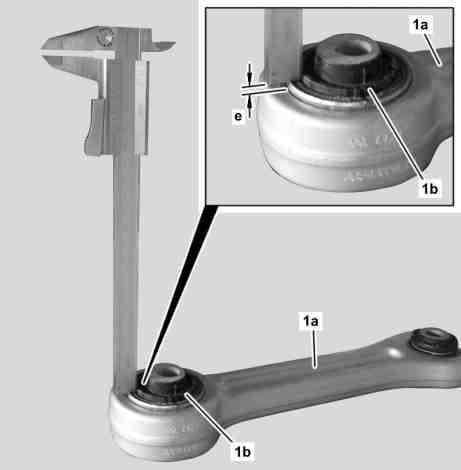

用游标卡尺确定弹簧控制臂 (1a) 上人造橡胶轴承 (1b) 的突出量 (e).
P33.15-2180-12
P33.15-2181-09
Bild A
压出人造橡胶轴承 (1b)
Bild B
压入人造橡胶轴承 (1b)
P33.15-2182-09
Bild C
正外倾角变化: +3 mm = +16'
Bild D
负外倾角变化: -3 mm = -16'
压出人造橡胶轴承 (1b) (图片 A)
2
l
将拔取和嵌入工具 (01) 放到压力机上.
3
在倒角侧朝上的情况下将弹簧控制臂 (1a) 放到拔取和嵌入工具 (01)
l
上.
4
l
将套筒 (02) 放到弹簧控制臂 (1a) 的人造橡胶轴承 (1b) 上.
5
预张紧压机, 并使拔取和嵌入工具 (01)
l
上的弹簧控制臂 (1a) 与人造橡胶轴承 (1b) 上的套筒 (02)
l
相互对齐.
压入人造橡胶轴承 (1b) (图片 B)
7
l
将拔取和嵌入工具 (01) 放到压力机上.
8
在倒角侧朝上的情况下将弹簧控制臂 (1a) 放到拔取和嵌入工具 (01)
l
上.
9
将新的人造橡胶轴承 (1b) 连同预紧套 (1c) 一起放到弹簧控制臂 (1a) 上.
i
人造橡胶轴承 (1b) 上的标记 (G) 必须与弹簧控制臂 (1a) 上的外倾角 (H) 对齐.
进行必要的外倾角校正后, 定位人造橡胶轴承 (1b).
正外倾角变化: +3 mm = +16' (图 C).
负外倾角变化: -3 mm = -16' (图 D).
i
人造橡胶轴承 (1b) 中的间隙 (F) 一定要朝上 (按照与弹簧控制臂 (1a) 上的球头相反的方向).
10
l
将套筒 (02) 放到人造橡胶轴承 (1b) 上.
11
预张紧压力机, 并使弹簧控制臂 (1a) 与拔取和嵌入工具 (01)
l
对正, 套筒 (02)
l
与人造橡胶轴承 (1b) 对正.
12
压入人造橡胶轴承 (1b), 直至预紧套 (1c) 释放.
14
重新连接压力机, 并继续压入人造橡胶轴承 (1b), 直至到达之前确定的突出量 (e).
i
确保弹簧控制臂 (1a) 与拔取和嵌入工具 (01)
l
以及套筒 (02)
l
与人造橡胶轴承 (1b) 之间的对准未更改.
