型号

205, 213, 253, 293

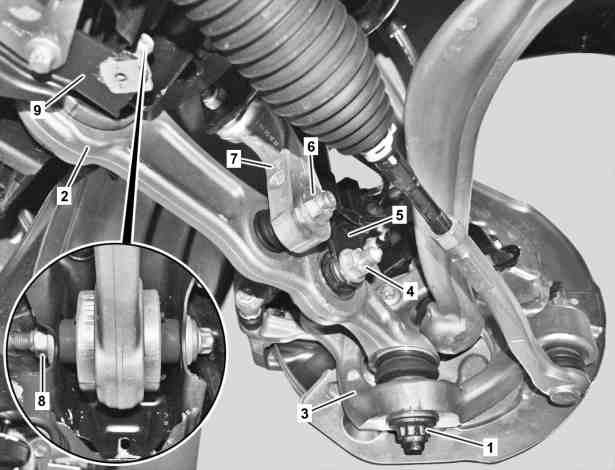

图示为车辆左侧, 适用于车型 205, 全时四轮驱动 (4MATIC)/代码 ( M005) 除外

1

螺母

2

弹簧控制臂

3

转向节

4

螺母

5

悬挂减震柱

6

螺母

7

稳定杆连杆

8

螺母

9

前轴托架

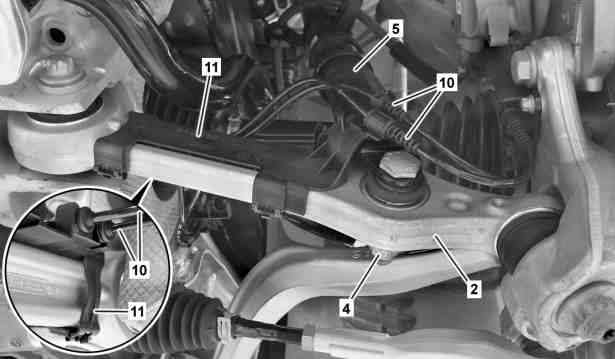

图示为车型 205, 车辆右侧, 装配全时四轮驱动 (4MATIC)/代码 (M005)

2

弹簧控制臂

4

螺母

5

悬挂减震柱

10

电线

11

支架

a
警告
severity=W

对负荷下的弹簧或弹簧体作业时有被夹伤或压伤的
风险

只能使用经许可的张紧装置; 此外, 如有必要, 则挡住危险区域. 检查专用工具是否损坏以及是否正常工作 (目视检查). 戴上防护手套.

AS00.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

关于空气悬挂系统的说明

型号 205, 213

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AH32.22-P-1000-02LW

e
d

拆卸/安装

1

使用车辆诊断系统对空气悬挂系统 (AIR BODY CONTROL) 进行排气.

型号 205, 213

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

a

AD00.00-P-2000-04B

2.1

拆下中央和后部发动机舱饰板.

型号 205, 213, 253

型号 205

型号 253

AR61.20-P-1105LW

型号 213

AR61.20-P-1105LWE

2.2

拆下发动机舱后部饰板.

型号 293

AR61.20-P-1105EQ

3

拆下前轮.

AR40.10-P-1102A

4

将电线 (10) 从支架 (11) 上松开, 然后放到一旁.

型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253, 293

p

不要扭结, 挤压或拉伸电线.

否则, 电线会损坏并发生故障.

5

松开螺母 (4), 然后将悬挂减震柱 (5) 从弹簧控制臂 (2) 上拆下.

型号 205, 213

带代码489 (AIRMATIC)

型号 253

带代码489 (AIR BODY CONTROL)

AR32.25-P-1017LWL

型号 205, 213

除了代码489 (AIRMATIC)

型号 253

除了代码489 (AIR BODY CONTROL)

型号 293

AR32.25-P-1017LW

p

将弹簧控制臂 (2) 上的悬挂减震柱 (5) 铺设至悬挂减震柱连杆区域的一侧.

否则会损坏悬挂减震柱接头上的人造橡胶防尘罩.

6

松开螺母 (6) 并从弹簧控制臂 (2) 上拆下扭杆连杆 (7).

型号 205, 213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR32.35-P-3328LW

p

必须反向固定球头且不得使用冲击扳手/螺丝刀.

否则会损坏球头.

7

将稳定杆从前轴拆下.

型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253

型号 293

型号 293

AR32.35-P-2200EQ

型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR32.35-P-2200LWX

i
扭杆连杆 (7) 留在稳定杆上.

8

松开螺母 (8), 然后将弹簧控制臂 (2) 从前轴托架 (9) 上拆下.

n
螺栓 - 连接弹簧控制臂到前轴托架

*BA33.20-P-1002-01U

9

松开螺母 (1), 然后将弹簧控制臂 (2) 从转向节 (3) 上分开并拆下.

p

必须反向固定球头且不得使用冲击扳手/螺丝刀.

否则会损坏球头或转向节 (3).

n
螺母 - 连接弹簧控制臂到转向节

*BA33.20-P-1001-01U

l
型号 205 带发动机276

型号 213 带发动机256

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253 带发动机177, 276

带代码M005 (带 4-MATIC/全轮驱动的车辆)

套筒扳手

*167589000900

10

将支架 (11) 从弹簧控制臂 (2) 上拆下.

型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253, 293

更换弹簧控制臂 (2) 时.

g

检验

11

检查弹簧控制臂 (2) 的密封波纹管和球头是否损坏.

如果出现故障,

↓

更换弹簧控制臂 (2).

12

检查弹簧控制臂 (2) 上的悬挂减震柱连杆是否损坏.

如果出现故障,

↓

更换弹簧控制臂 (2).

13

检查弹簧控制臂 (2) 上的稳定杆连杆是否损坏.

型号 205, 213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

如果出现故障,

↓

更换弹簧控制臂 (2).

14

检查弹簧控制臂 (2) 中的人造橡胶轴承是否损坏.

如果中性 (原装) 人造橡胶轴承损坏,

↓

更换弹簧控制臂 (2).

如果用于外倾角校正的人造橡胶轴承损坏,

↓

更换弹簧控制臂 (2) 上的人造橡胶轴承.

型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253, 293

AR33.15-P-0170-02LWX

型号 205, 213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

AR33.15-P-0170-02LW

l
型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253, 293

套筒

*203589001400

l
型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253, 293

拔取和嵌入工具

*222589034300

l
型号 205, 213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

拔取和嵌入工具

*220589064300

l
型号 205, 213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

拔出与安装工具

*221589004300

l
型号 205, 213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

压入工具

*211589004300

15

按照拆卸的相反顺序进行安装.

16

进行底盘校正.

AR40.20-P-0200LW

n
车轮控制, 轮毂

号码

名称

型号 205

型号 213

BA33.20-P-1001-01U

螺母 - 连接弹簧控制臂到转向节

Nm

250

250

n
车轮控制, 轮毂

号码

名称

型号 253

型号 293

BA33.20-P-1001-01U

螺母 - 连接弹簧控制臂到转向节

Nm

250

250

n
车轮控制, 轮毂

号码

名称

型号 205

型号 213

BA33.20-P-1002-01U

螺栓 - 连接弹簧控制臂到前轴托架

第 1 级

Nm

120

120

第 2 级

∡°

180

180

n
车轮控制, 轮毂

号码

名称

型号 253

型号 293

BA33.20-P-1002-01U

螺栓 - 连接弹簧控制臂到前轴托架

第 1 级

Nm

120

120

第 2 级

∡°

180

180
