AR33.20-P-0302LW
拆卸/安装车轮轴承
16.01.2020
型号
205
型号
213
型号
238
型号
253
型号
293
更改提示
02.04.2019
方法已修改.
操作步骤 1 至 4

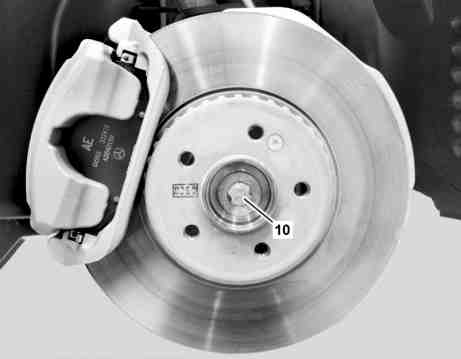

图示为车型 205, 装配全时四轮驱动 (4MATIC)/代码 (M005)
10
前半轴螺栓
P33.25-2087-11

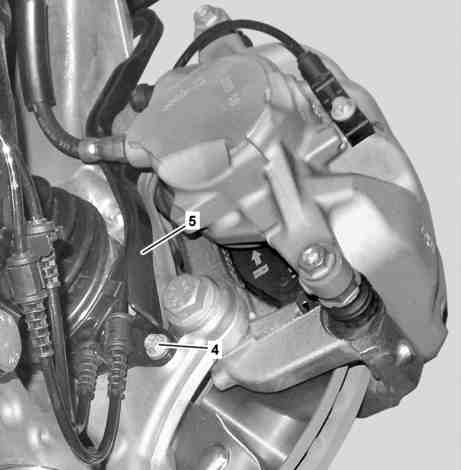

图示为车型 205, 装配全时四轮驱动 (4MATIC)/代码 (M005)
4
螺栓
5
支架
P33.20-2295-12
P33.20-2278-09

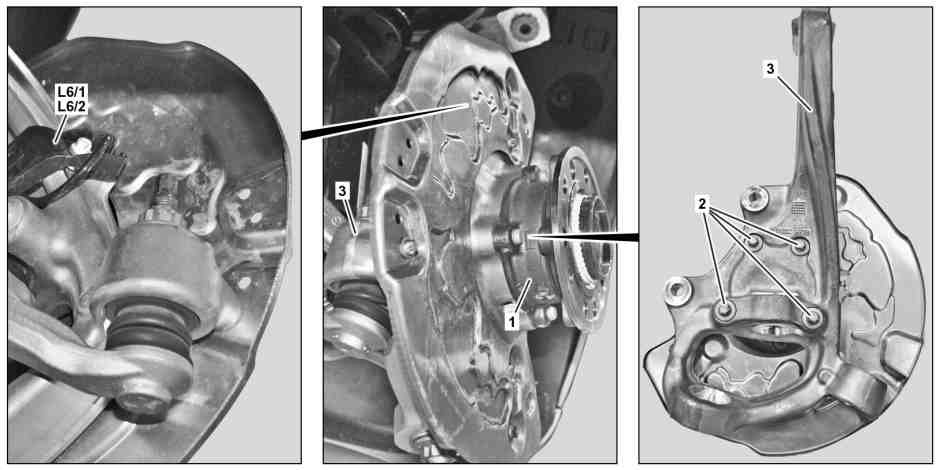

图示为车型 205 左侧, 全时四轮驱动 (4MATIC)/代码 (M005) 除外
1
车轮轴承
3
转向节
L6/2
右前轴转速传感器
2
螺栓
L6/1
左前轴转速传感器
专业提示
severity=N
关于根据转动角控制的拧紧过程建立的螺栓连接的说明
AH00.00-P-0020-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
e
d
拆卸/安装
1
将轮盖从相应前轮上拆下.
型号 205, 213, 253

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 293
为此, 如果要拆下前轮,
↓
拆下相应前轮, 然后再次安装.

AR40.10-P-1102A
2
松开连接至轮毂的前半轴螺栓 (10).
型号 205, 213, 253

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 293
n
螺钉/螺栓 - 连接前桥轴到轮毂
*BA33.30-P-1001-02H
3
拆下对应的前轮.
AR40.10-P-1102A
4
将前半轴螺栓 (10) 从轮毂上松开.
型号 205, 213, 253

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 293
i
安装:
更换前半轴螺栓 (10).

稍稍用手拧紧前半轴螺栓 (10).
5
拆下制动盘.

型号 293
AR42.10-P-0230EQ
型号 205, 213, 253
AR42.10-P-0220EWE
型号 238
AR42.10-P-0220LWO
6.1
分开左前轴转速传感器 (L6/1) 或右前轴转速传感器 (L6/2), 然后连同支架和线路一起放到一旁.
型号 205, 213, 238

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
型号 238 （238.361/461除外）

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR42.30-P-0713LWO
型号 205, 213 （213.061/261除外）

除了代码M005 (带 4-MATIC/全轮驱动的车辆)
AR42.30-P-0712LW
6.2
拆下螺栓 (4) 并将支架 (5) 推到一侧.
型号 205, 213, 238

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253

型号 293
7
松开螺栓 (2), 然后将车轮轴承 (1) 从转向节 (3) 上拆下.
n
螺栓 - 连接车轮轴承到转向节
*BA33.20-P-1007-01U
m
清洁
8
清洁车轮轴承支架下部区域中排水口的孔.
9
按照拆卸的相反顺序进行安装.
n
车轮控制, 轮毂
号码
名称
型号 205
型号 213
BA33.20-P-1007-01U
螺栓 - 连接车轮轴承到转向节
第 1 级
Nm
80
80
第 2 级
∡°
45
45
n
车轮控制, 轮毂
号码
名称
型号 238
型号 253
BA33.20-P-1007-01U
螺栓 - 连接车轮轴承到转向节
第 1 级
Nm
80
80
第 2 级
∡°
45
45
n
车轮控制, 轮毂
号码
名称
型号 293
BA33.20-P-1007-01U
螺栓 - 连接车轮轴承到转向节
第 1 级
Nm
80
第 2 级
∡°
45
n
前桥轴
号码
名称
型号 205
型号 213
BA33.30-P-1001-02H
螺钉/螺栓 - 连接前桥轴到轮毂
第 1 级
Nm
160
160
第 2 级
松开约 90°
松开约 90°
第 3 级
Nm
220
220
第 4 级
∡°
45
45
n
前桥轴
号码
名称
型号 253
型号 293
BA33.30-P-1001-02H
螺钉/螺栓 - 连接前桥轴到轮毂
第 1 级
Nm
160
160
第 2 级
松开约 90°
松开约 90°
第 3 级
Nm
220
220
第 4 级
∡°
45
45
