AR33.25-P-0400LW
拆卸/安装转向节
16.01.2020
型号
205
型号
213
型号
253
型号
293
更改提示
02.04.2019
方法已修改.
操作步骤 1 至 4
图示为车型 205, 装配全时四轮驱动 (4MATIC)/代码 (M005)
10
前半轴螺栓
P33.25-2087-11
图示为车型 205, 装配全时四轮驱动 (4MATIC)/代码 (M005)
2
支架
S10/2
右前制动摩擦片磨损传感器
P33.25-2074-11
图示为车型 253, 装配全时四轮驱动 (4MATIC)/代码 (M005)
1
转向节
11
螺母
12
稳定杆连杆
13
支架
14

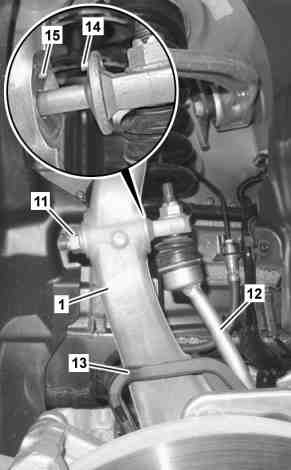

导向销
15
槽口
P33.25-2088-03
P33.25-2073-08

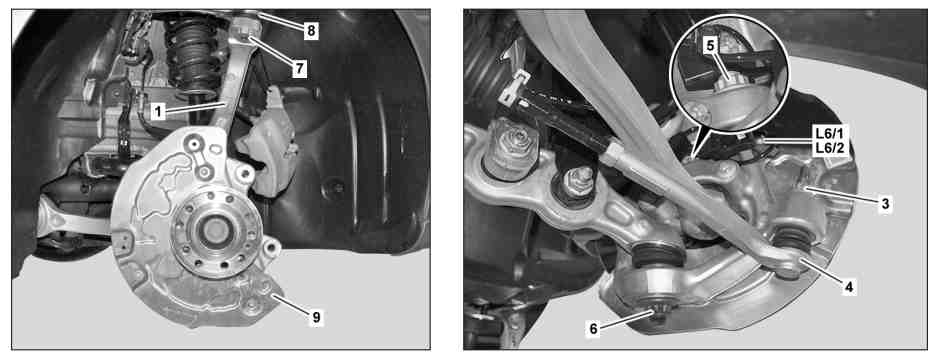

图示为车型 205, 装配全时四轮驱动 (4MATIC)/代码 (M005)
1
转向节
6
螺母
9
制动器盖板
3
螺母
7
螺母
L6/1
左前轴转速传感器
4
转向横拉杆
8
上部横向控制臂
L6/2
右前轴转速传感器
5
螺母
专业提示
severity=N
关于根据转动角控制的拧紧过程建立的螺栓连接的说明
AH00.00-P-0020-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
关于底盘组件维修工作的说明
AH00.00-P-0100-01A
e
d
拆卸/安装
1
将轮盖从相应前轮上拆下.
型号 205, 213, 253

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 293
为此, 如果要拆下前轮,
↓
拆下相应前轮, 然后再次安装.

AR40.10-P-1102A
2
松开连接到轮毂的前半轴螺栓 (10).
型号 205, 213, 253

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 293
n
螺钉/螺栓 - 连接前桥轴到轮毂
*BA33.30-P-1001-02H
3
拆下对应的前轮.
AR40.10-P-1102A
4
将前半轴螺栓 (10) 从轮毂上松开.
型号 205, 213, 253

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 293
i
安装:
更换前半轴螺栓 (10).

用手稍稍拧紧前半轴螺栓 (10).
5
拆下制动盘.

型号 293
AR42.10-P-0230EQ
型号 205

型号 213

型号 253
AR42.10-P-0220EWE
6
分开左前轴转速传感器 (L6/1) 或右前轴转速传感器 (L6/2), 然后在保持电线连接的情况下放到一旁.

型号 213.061/261
AR42.30-P-0713LWA
型号 205

型号 213 （213.061/261除外）

型号 253

型号 293
AR42.30-P-0712LW
7
从支架 (13) 上松开电线.
型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253, 293
8
将右前制动衬片磨损传感器 (S10/2) 从支架 (2) 上松开.
拆卸右侧转向节 (1) 时.
9
拆下螺母 (11).
型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253, 293
n
型号 293螺母 - 连接扭杆连杆到转向节
*BA32.35-P-1006-02B
n
型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)螺母 - 连接扭杆连杆到转向节
*BA32.20-P-1006-02R
n
型号 253螺母 - 连接扭杆连杆到转向节
*BA32.20-P-1003-02T
10
松开螺母 (3) 并拆下转向横拉杆 (4).
p

反向固定球头, 切勿使用冲击扳手/螺丝刀.

否则会损坏球头或转向节 (1).
n
自锁螺母 - 连接转向横拉杆到转向节
*BA46.40-P-1001-01P
11
拆下螺母 (5).
关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明
AH00.00-P-0015-01CW
p

反向固定球头, 切勿使用冲击扳手/螺丝刀.

否则会损坏球头或转向节 (1).
n
螺母 - 连接支撑杆到转向节
*BA33.20-P-1003-01U
l
型号 205, 213

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

套筒扳钳附件,24_mm
*000589109929
12
拆下螺母 (6).
p

反向固定球头, 切勿使用冲击扳手/螺丝刀.

否则会损坏球头或转向节 (1).
n
螺母 - 连接弹簧控制臂到转向节
*BA33.20-P-1001-01U
13
松开螺母 (7), 然后将上部横向控制臂 (8) 从转向节 (1) 上拆下.
p

反向固定球头, 切勿使用冲击扳手/螺丝刀.

否则会损坏球头或转向节 (1).
n
螺母 - 连接转向节到横向控制臂
*BA33.20-P-1006-01U
14
将稳定杆连杆 (12) 从转向节 (1) 拉出.
型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253, 293
p
安装:

导向销 (14) 必须锁止在转向节 (1) 的槽口 (15) 中.

否则会损坏转向节 (1).
15
将转向节 (1) 从支撑杆和弹簧控制臂中导出, 然后拆下.
16
拆下制动器盖板 (9).
更换转向节 (1) 时.
n
型号 205

型号 213 带发动机177

型号 213 带发动机256, 264, 274, 276, 642, 654, 656

型号 253

型号 293螺栓 - 连接前轴制动器盖板到转向节
*BA42.10-P-1003-06J
17
拆下车轮轴承.
更换转向节 (1) 时.
AR33.20-P-0302LW
18
分开支架 (13).
型号 205, 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253, 293

更换转向节 (1) 时.
19
按照拆卸的相反顺序进行安装.
n
前轴扭杆
号码
名称
型号 253
BA32.20-P-1003-02T
螺母 - 连接扭杆连杆到转向节
Nm
80
n
前轴扭杆
号码
名称
型号 205

带代码M005 (带 4-MATIC/全轮驱动的车辆)
型号 213

带代码M005 (带 4-MATIC/全轮驱动的车辆)
BA32.20-P-1006-02R
螺母 - 连接扭杆连杆到转向节
Nm
80
80
n
前轴稳定杆
号码
名称
型号 293
BA32.35-P-1006-02B
螺母 - 连接扭杆连杆到转向节
Nm
80
n
车轮控制, 轮毂
号码
名称
型号 205
型号 213
BA33.20-P-1001-01U
螺母 - 连接弹簧控制臂到转向节
Nm
250
250
n
车轮控制, 轮毂
号码
名称
型号 253
型号 293
BA33.20-P-1001-01U
螺母 - 连接弹簧控制臂到转向节
Nm
250
250
n
车轮控制, 轮毂
号码
名称
型号 205
型号 213
BA33.20-P-1003-01U
螺母 - 连接支撑杆到转向节
Nm
250
250
n
车轮控制, 轮毂
号码
名称
型号 253
型号 293
BA33.20-P-1003-01U
螺母 - 连接支撑杆到转向节
Nm
250
250
n
车轮控制, 轮毂
号码
名称
型号 205
型号 213
BA33.20-P-1006-01U
螺母 - 连接转向节到横向控制臂
第 1 级
Nm
50
50
第 2 级
∡°
45
45
n
车轮控制, 轮毂
号码
名称
型号 253
型号 293
BA33.20-P-1006-01U
螺母 - 连接转向节到横向控制臂
第 1 级
Nm
50
50
第 2 级
∡°
45
45
n
前桥轴
号码
名称
型号 205
型号 213
BA33.30-P-1001-02H
螺钉/螺栓 - 连接前桥轴到轮毂
第 1 级
Nm
160
160
第 2 级
松开约 90°
松开约 90°
第 3 级
Nm
220
220
第 4 级
∡°
45
45
n
前桥轴
号码
名称
型号 253
型号 293
BA33.30-P-1001-02H
螺钉/螺栓 - 连接前桥轴到轮毂
第 1 级
Nm
160
160
第 2 级
松开约 90°
松开约 90°
第 3 级
Nm
220
220
第 4 级
∡°
45
45
n
制动盘, 制动器盖板
号码
名称
型号 205
型号 213 带发动机256, 264, 274, 276, 642, 654, 656
BA42.10-P-1003-06J
螺栓 - 连接前轴制动器盖板到转向节
Nm
20
20
n
制动盘, 制动器盖板
号码
名称
型号 213 带发动机177
型号 253
BA42.10-P-1003-06J
螺栓 - 连接前轴制动器盖板到转向节
Nm
20
20
n
制动盘, 制动器盖板
号码
名称
型号 293
BA42.10-P-1003-06J
螺栓 - 连接前轴制动器盖板到转向节
Nm
20
n
转向横拉杆
号码
名称
型号 205
型号 213
BA46.40-P-1001-01P
自锁螺母 - 连接转向横拉杆到转向节
第 1 级
Nm
90
90
第 2 级
∡°
60
60
n
转向横拉杆
号码
名称
型号 253
型号 293
BA46.40-P-1001-01P
自锁螺母 - 连接转向横拉杆到转向节
第 1 级
Nm
90
90
第 2 级
∡°
60
60
000 589 10 99 29
套筒扳钳附件,24_mm
