AR - 拆卸/安装带传动小齿轮的小齿轮外壳-爱扳手

型号

204.08/09/28/29/38/90/93/98/99, 207.38

型号

205 带变速箱722.96

型号

205, 213 （213.088/089/288/289除外）, 217, 218, 222, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号

212, 217, 218, 222 带变速箱722.97

型号

212.08/09/28/29, 218.39/99 带变速箱722.96

型号

216, 221 带变速箱722.96

型号

217, 222 带变速箱722.96

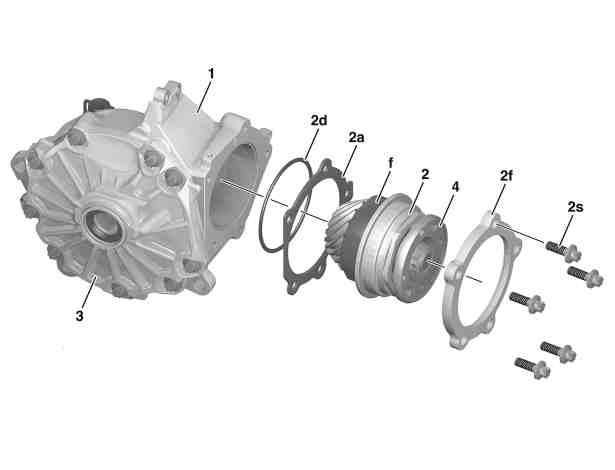

图示为前轴差速器 175

1

前轴差速器

2

小齿轮外壳

2d

密封圈

2s

螺栓

f

磨制部位

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

e

拆卸

1

将传动轴从前轴差速器 (1) 上拆下.

型号 213.061/261, 238.361/461 带发动机256

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070MSA

型号 205 带变速箱722.96

AR41.10-P-0070LWY

型号 216, 221.0/1 带变速箱722.96

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070SYZ

型号 217, 222 带发动机176, 278 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 217, 222 带发动机177 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 217, 222 带变速箱722.96/97

型号 222 带发动机276, 642, 656 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070LFX

型号 222 带发动机256 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070MRT

型号 204.08/09/28/29/38/90/93/98/99, 207.38

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070CWX

型号 212, 218 带变速箱722.97

型号 212.08/09/28/29, 218.39/99 带变速箱722.96

AR41.10-P-0070EWX

型号 218 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070AVG

型号 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070LW

型号 205 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070LWA

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外）带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070OLC

2

拆下螺栓 (2s).

型号 204.08/09/28/29/38/90/93/98/99, 207.38

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 205 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 160型号 213 （213.088/089/288/289除外）, 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 160型号 216, 221.0/1 带变速箱722.96

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 222 带发动机256 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)装配 VAG 160

3

排放前轴差速器 (1) 中的变速箱油.

型号 205, 213 （213.088/089/288/289除外）, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)装配 VAG 160

AR33.25-P-0300-01LWX

4

将小齿轮外壳 (2) 从前轴差速器 (1) 中拉出.

AR33.30-P-0469-01SYZ

l

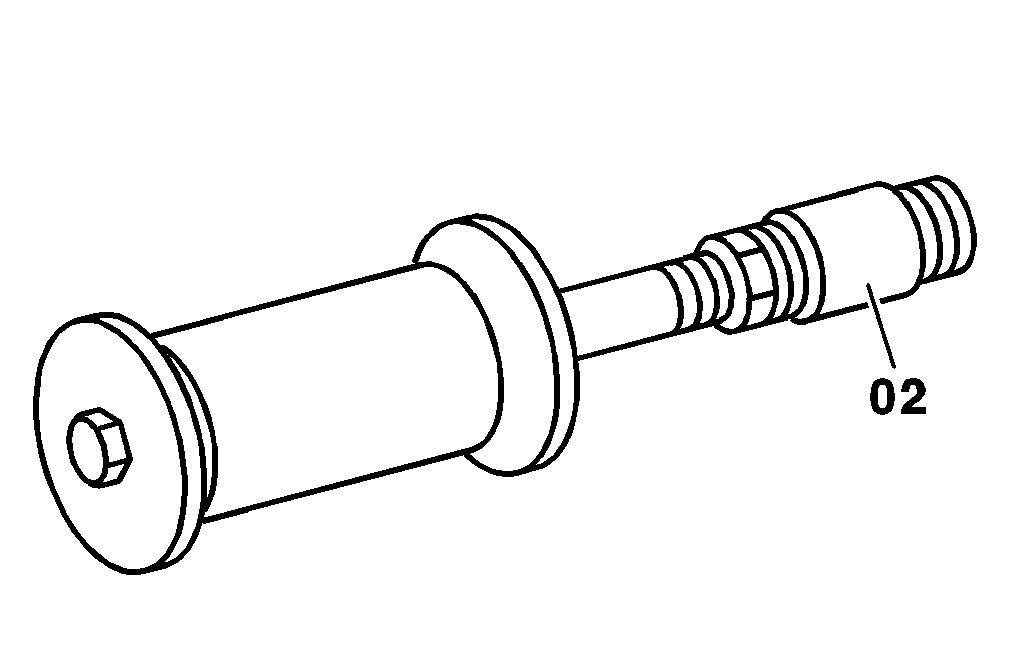

撞击拔取器

*602589003300

l

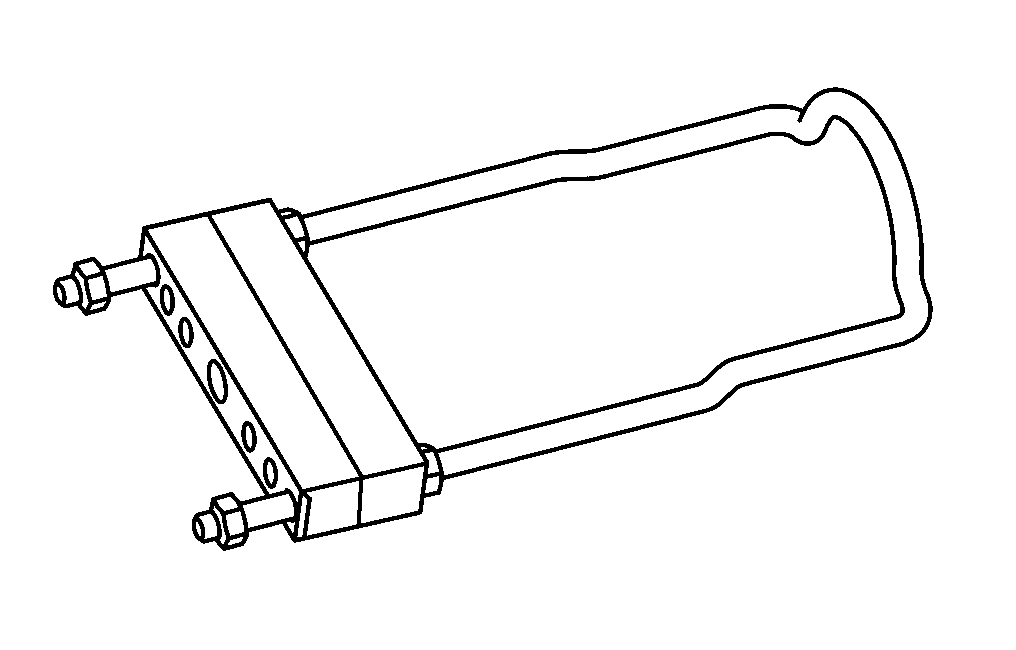

拔出工具

*221589043300

d

安装

5

清洁分动箱 (1) 外壳中放油螺塞的螺纹.

型号 204.08/09/28/29/38/90/93/98/99, 207.38

装配 VAG 175型号 205 带变速箱722.96

装配 VAG 175型号 205, 213 （213.088/089/288/289除外）, 217, 218, 222, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 175型号 212, 217, 218, 222 带变速箱722.97

装配 VAG 175型号 212.08/09/28/29, 218.39/99 带变速箱722.96

装配 VAG 175型号 216, 221 带变速箱722.96

装配 VAG 175型号 217, 222 带变速箱722.96装配 VAG 175

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

6

将放油螺塞拧入前轴差速器 (1) 中.

型号 204.08/09/28/29/38/90/93/98/99, 207.38

装配 VAG 175型号 205, 213 （213.088/089/288/289除外）, 217, 218, 222, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 175型号 205, 217, 222 带变速箱722.96

装配 VAG 175型号 212, 217, 218, 222 带变速箱722.97

装配 VAG 175型号 212.08/09/28/29, 218.39/99 带变速箱722.96

装配 VAG 175型号 216, 221 带变速箱722.96装配 VAG 175

i
更换密封件.

n
前轴变速箱放油螺塞

*BA33.30-P-1008-03G

7

向前轴差速器 (1) 内加注变速箱油.

型号 205, 213 （213.088/089/288/289除外）, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)装配 VAG 160

AR33.25-P-0300-01LWX

p

对前轴差速器 (1) 进行操作时必须始终保证绝对清洁.

如果不能确保这一点, 即使最小的污垢微粒也会造成前轴差速器(1) 不能正常工作或引起损坏.

i
型号 204.08/09/28/29/38/90/93/98/99, 207.38

装配 VAG 175型号 205, 213 （213.088/089/288/289除外）, 217, 218, 222, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 175型号 205, 217, 222 带变速箱722.96

装配 VAG 175型号 212, 217, 218, 222 带变速箱722.97

装配 VAG 175型号 212.08/09/28/29, 218.39/99 带变速箱722.96

装配 VAG 175型号 216, 221 带变速箱722.96装配 VAG 175

前轴差速器(1) 没有注油节流孔. 通过差速器支架节流孔对前轴差速器(1) 进行加注.

n
型号 205, 213 （213.088/089/288/289除外）, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 160前轴变速箱加油螺塞

*BA33.30-P-1014-03G

n
型号 205, 213 （213.088/089/288/289除外）, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 160前轴变速箱放油螺塞

*BA33.30-P-1008-03G

j
型号 216, 221 带变速箱722.96准双曲面齿轮油

*BF33.30-P-1001-03C

j
型号 204.08/09/28/29/38/90/93/98/99, 207.38

型号 205 带变速箱722.96

型号 205, 213 （213.088/089/288/289除外）, 217, 218, 222, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 212, 218 带变速箱722.97

型号 212.08/09/28/29, 218.39/99 带变速箱722.96

型号 217, 222 带变速箱722.96/97准双曲面齿轮油

*BF33.30-P-1001-03F

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

Omnifit 100H 速效粘结剂 (50 g)

*BR00.45-Z-1110-02A

l

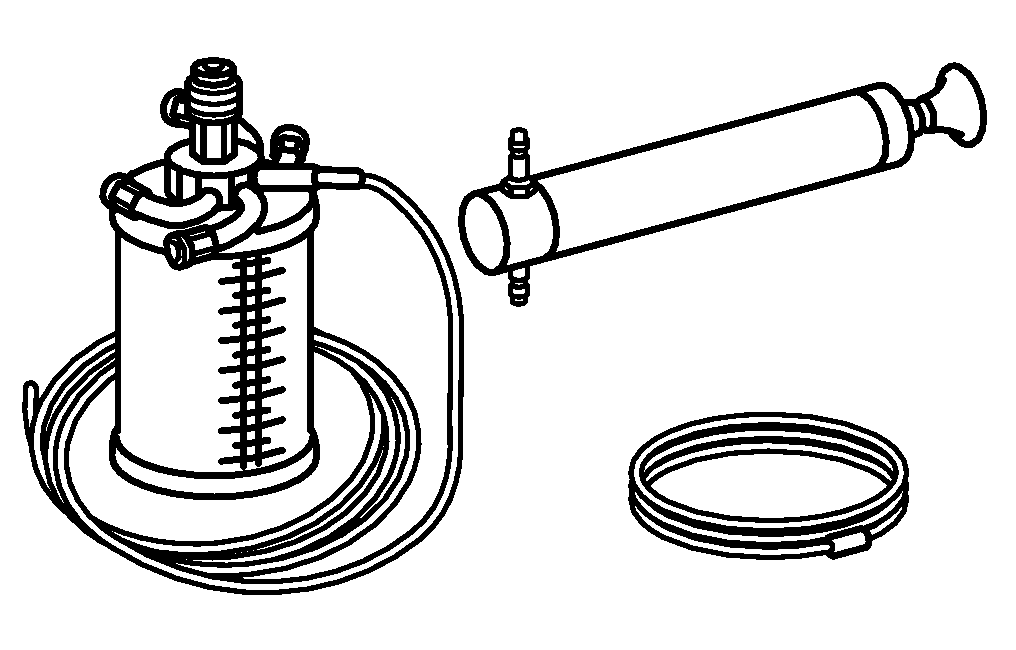

手动泵

*210589007100

8

将小齿轮外壳 (2) 插入前轴差速器 (1) 中.

p

十分小心地将小齿轮外壳 (2) 插入前轴差速器 (1) 中.

否则会损坏密封圈 (2d).

i
更换密封圈 (2d) 并用凡士林湿润新的密封圈 (2d).

为保持机油流入小齿轮外壳(2) 中, 磨制部位(f) 必须向上.

凡士林/DBL 6850.00

*BR00.45-Z-1098-06A

9

拧入螺栓 (2s).

型号 204.08/09/28/29/38/90/93/98/99, 207.38

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 205 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 160型号 213 （213.088/089/288/289除外）, 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 160型号 216, 221.0/1 带变速箱722.96

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 222 带发动机256 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)装配 VAG 160

n
凸缘螺栓 - 连接固定板到前轴差速器

*BA33.30-P-1004-03G

10

将传动轴安装到前轴差速器 (1) 上.

型号 213.061/261, 238.361/461 带发动机256

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070MSA

型号 205 带变速箱722.96

AR41.10-P-0070LWY

型号 217, 222 带发动机176, 278 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 217, 222 带发动机177 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 217, 222 带变速箱722.96/97

型号 222 带发动机276, 642, 656 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070LFX

型号 222 带发动机256 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070MRT

型号 204.08/09/28/29/38/90/93/98/99, 207.38

AR41.10-P-0070CWX

型号 216, 221.0/1 带变速箱722.96

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070SYZ

型号 212, 218 带变速箱722.97

型号 212.08/09/28/29, 218.39/99 带变速箱722.96

AR41.10-P-0070EWX

型号 218 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070AVG

型号 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070LW

型号 205 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070LWA

型号 213 （213.061/088/089/261/288/289除外）, 238 （238.361/461除外）带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR41.10-P-0070OLC

p

注意拧紧扭矩.

否则前轴差速器 (1) 中可能产生噪音和振动.

i
只有在泄漏测试完成后, 才可安装发动机舱底部内衬的中央和后部.

g

检验

11

检查前轴差速器 (1) 是否正常工作及密封性.

12.1

安装后部和中央发动机舱底部饰板.

型号 204.08, 212.08/28 带发动机272 带变速箱722.96

型号 204.08/38, 207.38, 212.08/09/28/29 带发动机276 带变速箱722.96

型号 204.90/93/98/99

型号 205, 213 （213.088/089/288/289除外）, 217, 222, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 205, 217, 222 带变速箱722.96

型号 212.09/29, 218.39/99 带发动机157 带变速箱722.97

型号 212.09/29, 218.39/99 带发动机278 带变速箱722.96

型号 216, 221 带变速箱722.96

型号 217, 222 带变速箱722.97

型号 218 带发动机276 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 218 带发动机278 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 221.1 带变速箱722.96

带代码Z07 (B7 防弹车，特殊保护型号)

AR61.20-P-1105SXS

型号 204.90/93/98/99

AR61.20-P-1105CY

型号 216 带变速箱722.96

型号 221 带变速箱722.96

除了代码Z07 (B7 防弹车，特殊保护型号)

AR61.20-P-1105SX

型号 217, 222 带变速箱722.96/97

型号 217, 222 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LF

型号 204.08, 212.08/28 带发动机272 带变速箱722.96

型号 204.08/38, 207.38, 212.08/09/28/29 带发动机276 带变速箱722.96

型号 212.09/29, 218.39/99 带发动机157 带变速箱722.97

型号 212.09/29, 218.39/99 带发动机278 带变速箱722.96

型号 218 带发动机276 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 218 带发动机278 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105EW

型号 213 （213.088/089/288/289除外）, 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LWE

型号 205 带变速箱722.96

型号 205, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LW

12.2

安装隔音件的底部.

型号 204.08/09/28/29, 212.08/09/28/29, 218.39/99 带发动机642 带变速箱722.96

型号 204.08/28, 212.08/09/28/29, 218.39/99 带发动机651 带变速箱722.96

型号 218 带发动机642 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR94.30-P-5300EW

n
前轴齿轮箱

号码

名称

型号 204

型号 205

BA33.30-P-1004-03G

凸缘螺栓 - 连接固定板到前轴差速器

Nm

55

n
前轴齿轮箱

号码

名称

型号 207

型号 213

BA33.30-P-1004-03G

凸缘螺栓 - 连接固定板到前轴差速器

Nm

55

n
前轴齿轮箱

号码

名称

型号 216

型号 221

BA33.30-P-1004-03G

凸缘螺栓 - 连接固定板到前轴差速器

Nm

55

n
前轴齿轮箱

号码

名称

型号 222

型号 238

BA33.30-P-1004-03G

凸缘螺栓 - 连接固定板到前轴差速器

Nm

55

n
前轴齿轮箱

号码

名称

型号 253

BA33.30-P-1004-03G

凸缘螺栓 - 连接固定板到前轴差速器

Nm

55

n
前轴齿轮箱

号码

名称

型号 204

型号 205

BA33.30-P-1008-03G

前轴变速箱放油螺塞

Nm

20

n
前轴齿轮箱

号码

名称

型号 207

型号 212

BA33.30-P-1008-03G

前轴变速箱放油螺塞

Nm

20

n
前轴齿轮箱

号码

名称

型号 213

型号 216

BA33.30-P-1008-03G

前轴变速箱放油螺塞

Nm

20

n
前轴齿轮箱

号码

名称

型号 217

型号 218

BA33.30-P-1008-03G

前轴变速箱放油螺塞

Nm

20

n
前轴齿轮箱

号码

名称

型号 221

型号 222

BA33.30-P-1008-03G

前轴变速箱放油螺塞

Nm

20

n
前轴齿轮箱

号码

名称

型号 238

型号 253

BA33.30-P-1008-03G

前轴变速箱放油螺塞

Nm

20

n
前轴齿轮箱

号码

名称

型号 205

型号 213

BA33.30-P-1014-03G

前轴变速箱加油螺塞

M24

Nm

25

n
前轴齿轮箱

号码

名称

型号 238

型号 253

BA33.30-P-1014-03G

前轴变速箱加油螺塞

M24

Nm

25

j
前轴变速箱

号码

名称

车型 216, 装配全时四轮驱动 (4MATIC)

车型 221, 装配全时四轮驱动 (4MATIC)

BF33.30-P-1001-03C

准双曲面齿轮油

加注容积

Liter

0,6

表

BB00.40-P-0235-07A

j
前轴齿轮箱

号码

名称

型号 204

型号 205

BF33.30-P-1001-03F

准双曲面齿轮油

加注容积

Liter

0,55

通用准双曲面齿轮油

BB00.40-P-0235-07A

车轴齿轮油概览

BB00.40-P-0231-01A

车轴齿轮油

-

BB00.40-P-0239-72A

j
前轴齿轮箱

号码

名称

型号 207

型号 212

BF33.30-P-1001-03F

准双曲面齿轮油

加注容积

Liter

0,55

通用准双曲面齿轮油

BB00.40-P-0235-07A

车轴齿轮油概览

BB00.40-P-0231-01A

车轴齿轮油

BB00.40-P-0239-72A

j
前轴齿轮箱

号码

名称

型号 213

型号 217

BF33.30-P-1001-03F

准双曲面齿轮油

加注容积

Liter

0,55

通用准双曲面齿轮油

BB00.40-P-0235-07A

车轴齿轮油概览

BB00.40-P-0231-01A

车轴齿轮油

BB00.40-P-0239-72A

j
前轴齿轮箱

号码

名称

型号 218

型号 222

BF33.30-P-1001-03F

准双曲面齿轮油

加注容积

Liter

0,55

通用准双曲面齿轮油

BB00.40-P-0235-07A

车轴齿轮油概览

BB00.40-P-0231-01A

车轴齿轮油

BB00.40-P-0239-72A

j
前轴齿轮箱

号码

名称

型号 238

型号 253

BF33.30-P-1001-03F

准双曲面齿轮油

加注容积

Liter

0,55

通用准双曲面齿轮油

BB00.40-P-0235-07A

车轴齿轮油概览

BB00.40-P-0231-01A

车轴齿轮油

BB00.40-P-0239-72A

检修工具

号码

名称

订单号

BR00.45-Z-1046-04A

Loctite 7063 (400 ml) 清洁喷雾

A 001 986 71 71 09

BR00.45-Z-1098-06A

凡士林/DBL 6850.00

A 000 989 15 51

BR00.45-Z-1110-02A

Omnifit 100H 速效粘结剂 (50 g)

A 002 989 23 71
