AR33.30-P-0525-06AVG
将前轴齿轮箱安装到支座上
专业提示
severity=N
关于根据转动角控制的拧紧过程建立的螺栓连接的说明
AH00.00-P-0020-01A
型号
205, 213, 217, 218, 222, 238, 253, 257, 290 带变速箱725.0
带代码M005 (带 4-MATIC/全轮驱动的车辆)
型号
257 带变速箱725.1
带代码M005 (带 4-MATIC/全轮驱动的车辆)
n
前轴差速器
号码
名称
型号 205
型号 213
BA33.30-P-1006-03G
凸缘螺栓 - 连接前轴差速器到支架/油底壳
Nm
65
65
n
前轴差速器
号码
名称
型号 217
型号 218
BA33.30-P-1006-03G
凸缘螺栓 - 连接前轴差速器到支架/油底壳
Nm
65
65
n
前轴差速器
号码
名称
型号 222
型号 238
BA33.30-P-1006-03G
凸缘螺栓 - 连接前轴差速器到支架/油底壳
Nm
65
65
n
前轴差速器
号码
名称
型号 253
型号 257
BA33.30-P-1006-03G
凸缘螺栓 - 连接前轴差速器到支架/油底壳
Nm
65
65
n
前轴差速器
号码
名称
型号 290
BA33.30-P-1006-03G
凸缘螺栓 - 连接前轴差速器到支架/油底壳
Nm
65
n
前轴差速器
号码
名称
型号 205
型号 213
BA33.30-P-1007-03G
凸缘螺栓 - 连接前轴齿轮到发动机支架
第 1 级
Nm
5
5
第 2 级
Nm
50
50
第 3 级
∡°
95
95
n
前轴差速器
号码
名称
型号 217
型号 218
BA33.30-P-1007-03G
凸缘螺栓 - 连接前轴齿轮到发动机支架
第 1 级
Nm
5
5
第 2 级
Nm
50
50
第 3 级
∡°
95
95
n
前轴差速器
号码
名称
型号 222
型号 238
BA33.30-P-1007-03G
凸缘螺栓 - 连接前轴齿轮到发动机支架
第 1 级
Nm
5
5
第 2 级
Nm
50
50
第 3 级
∡°
95
95
n
前轴差速器
号码
名称
型号 253
型号 257
BA33.30-P-1007-03G
凸缘螺栓 - 连接前轴齿轮到发动机支架
第 1 级
Nm
5
5
第 2 级
Nm
50
50
第 3 级
∡°
95
95
n
前轴差速器
号码
名称
型号 290
BA33.30-P-1007-03G
凸缘螺栓 - 连接前轴齿轮到发动机支架
第 1 级
Nm
2
第 2 级
Nm
50
第 3 级
∡°
95

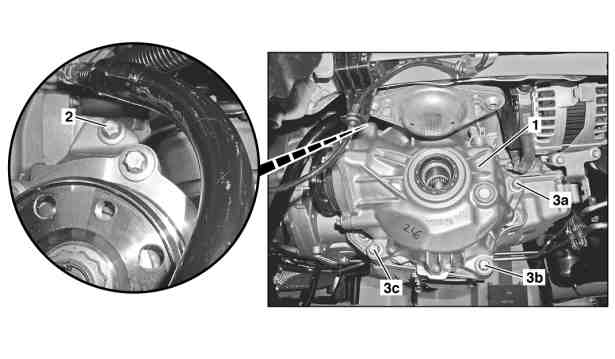

图示为前轴差速器 160
p
一定要遵照紧固顺序.
否则, 会导致前轴变速箱 (1) 中产生一些噪声和振动.
i
更换螺钉/螺栓 (2, 3a, 3b, 3c).
1
插入前轴变速箱 (1), 然后用手顺时针稍稍拧紧螺钉/螺栓 (2, 3a, 3b, 3c).
2
将发动机支架上的螺钉/螺栓 (2) 拧紧到第 1 级扭矩.
n
.
3
从螺栓 (3a) 开始, 顺时针拧紧支架撑杆上的螺栓 (3a, 3b, 3c)
n
.
4
将螺栓 (2) 拧紧到第 2 级和第 3 级扭矩
n
.
P26.40-2105-05
