型号

205, 213, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号

253 带变速箱724.2

更改提示

27.06.2017

专用工具 716 589 03 15 00 替换为 205 589 01 15 00.

步骤 6

1

前轴差速器

2

径向轴密封环

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e

拆卸

1

拆下发动机舱底部饰板的中部和后部

型号 213, 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LWE

型号 205, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253 带变速箱724.2

AR61.20-P-1105LW

2

排出前轴变速箱 (1) 中的准双曲面齿轮油

型号 205, 213, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 160型号 205, 213, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 175型号 253 带变速箱724.2

装配 VAG 160型号 253 带变速箱724.2装配 VAG 175

型号 205, 213, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 160型号 253 带变速箱724.2装配 VAG 160

AR33.25-P-0300-01LWX

3

拆下右前半轴

AR33.30-P-0620LW

4

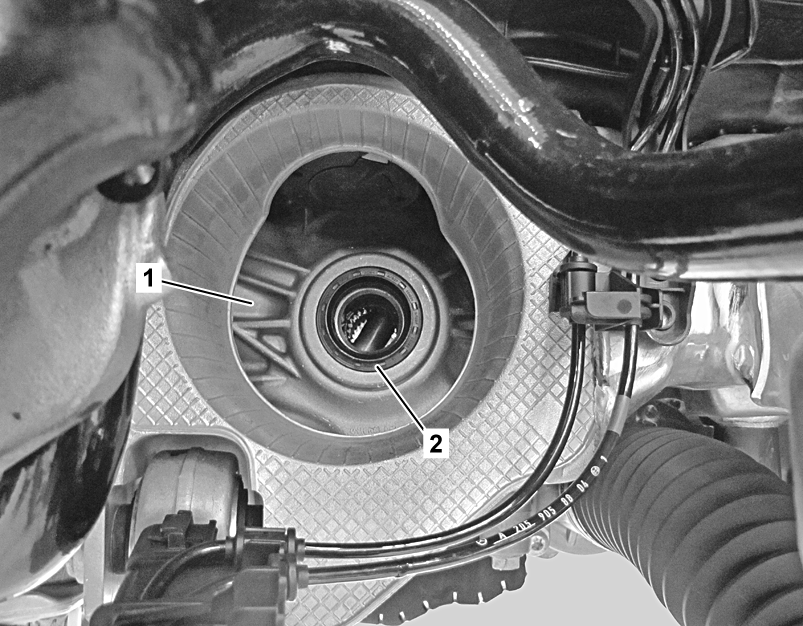

用内部拔取器, 拉拔工具和撞击拔取器将径向轴密封环 (2) 从前轴变速箱 (1) 中拉出

i
l
将内部拔取器和撞击拔取器
l
连接到拉拔工具
l
的螺杆上.

l
内部拔取器

*203589033300

l
拔出工具

*221589043300

l
撞击拔取器

*602589003300

d

安装

5

在新径向轴密封环 (2) 的密封唇上涂抹变速箱油

g

通用准双曲面齿轮油（规格235.7）

BB00.40-P-0235-07A

6

使用冲子安装新的径向轴密封环 (2)

l
VAG 160

冲子组

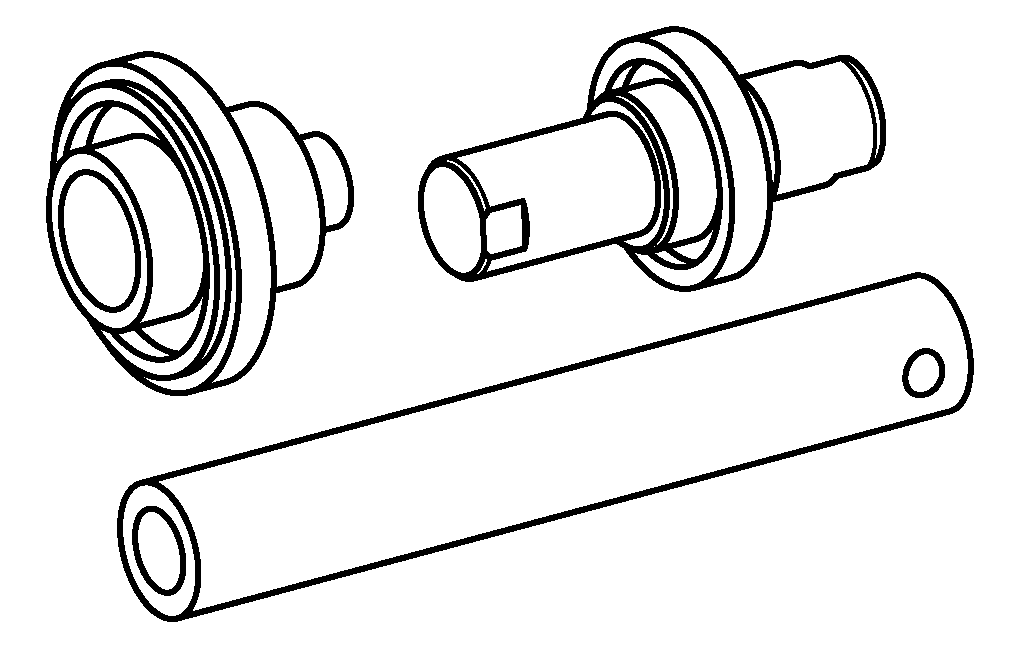

*205589011500

l
VAG 175

冲子

*221589041500

7

向前轴变速箱 (1) 中注入准双曲面齿轮油

型号 205, 213, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 160型号 205, 213, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 175型号 253 带变速箱724.2

装配 VAG 160型号 253 带变速箱724.2装配 VAG 175

型号 205, 213, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 160型号 253 带变速箱724.2装配 VAG 160

AR33.25-P-0300-01LWX

i
型号 205, 213, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 175型号 253 带变速箱724.2装配 VAG 175

通过前半轴开口向前轴差速器 (1) 中添加准双曲面齿轮油.

Omnifit 100H 速效粘结剂 (50 g)

*BR00.45-Z-1110-02A

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

n
前轴变速箱放油螺塞

*BA33.30-P-1008-03G

n
型号 205, 213, 238, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

装配 VAG 160

型号 253 带变速箱724.2

装配 VAG 160前轴变速箱加油螺塞

*BA33.30-P-1014-03G

j
准双曲面齿轮油

*BF33.30-P-1001-03F

l
手动泵

*210589007100

8

安装右前半轴

AR33.30-P-0620LW

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

9

检查前轴变速箱 (1) 密封性及是否正常工作

10

安装发动机舱底部饰板的中部和后部

型号 213, 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR61.20-P-1105LWE

型号 205, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253 带变速箱724.2

AR61.20-P-1105LW

n
前轴齿轮箱

号码

名称

型号 205

型号 213

BA33.30-P-1008-03G

前轴变速箱放油螺塞

Nm

20

20

n
前轴齿轮箱

号码

名称

型号 238

型号 253

BA33.30-P-1008-03G

前轴变速箱放油螺塞

Nm

20

20

n
前轴齿轮箱

号码

名称

型号 205

型号 213

BA33.30-P-1014-03G

前轴变速箱加油螺塞

M24

Nm

25

25

n
前轴齿轮箱

号码

名称

型号 238

型号 253

BA33.30-P-1014-03G

前轴变速箱加油螺塞

M24

Nm

25

25

j
前轴齿轮箱

号码

名称

型号 205

型号 213

BF33.30-P-1001-03F

准双曲面齿轮油

加注容积

Liter

0,55

0,55

通用准双曲面齿轮油

BB00.40-P-0235-07A

BB00.40-P-0235-07A

车轴齿轮油概览

BB00.40-P-0231-01A

BB00.40-P-0231-01A

车轴齿轮油

BB00.40-P-0239-72A

BB00.40-P-0239-72A

j
前轴齿轮箱

号码

名称

型号 238

型号 253

BF33.30-P-1001-03F

准双曲面齿轮油

加注容积

Liter

0,55

0,55

通用准双曲面齿轮油

BB00.40-P-0235-07A

BB00.40-P-0235-07A

车轴齿轮油概览

BB00.40-P-0231-01A

BB00.40-P-0231-01A

车轴齿轮油

BB00.40-P-0239-72A

BB00.40-P-0239-72A

检修工具

号码

名称

订单号

BR00.45-Z-1046-04A

Loctite 7063 (400 ml) 清洁喷雾

A 001 986 71 71 09

BR00.45-Z-1110-02A

Omnifit 100H 速效粘结剂 (50 g)

A 002 989 23 71
