型号

205, 253 带变速箱725.0

带代码M005 (4MATIC)

型号

213, 238 带变速箱725.0

带代码M005 (4MATIC)

型号

253 带变速箱724.2

02

撞击拔取器

03

拉拔装置

1

前半轴

1s

卡环

2

卡环

4

中间轴

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e

拆卸

1

拆下左前或右前车轮和轮胎总成

AR40.10-P-1102A

2

拆下中央螺栓

i
中央螺栓的拆卸需要助手协助.

3

将转向节从上部横向控制臂上分开

4

将驱动轴从转向节上拆下

5

用电缆扎带将转向节固定到上部横向控制臂上

6

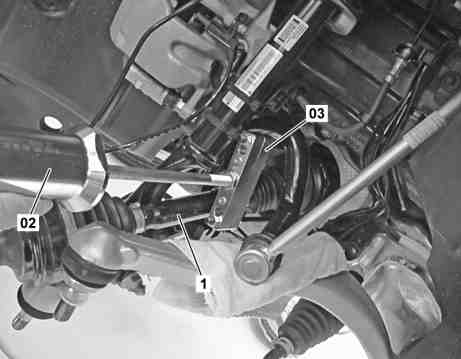

使用撞击拔取器 (02) 和拉拔器 (03) 将前半轴 (1) 从前轴变速箱和中间轴 (4) 中拉出

p

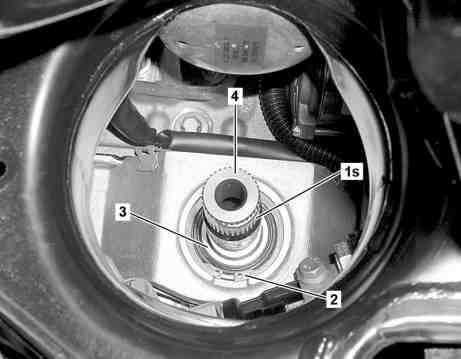

如果左前半轴 (1) 卡住, 则必须先拆下中间轴 (4) 上的卡环 (2), 然后才能将左前半轴 (1) 与中间轴 (4) 一起拉出.

否则可能会损坏油底壳.

p

对前轴变速箱进行作业时, 一定要确保绝对的清洁度.

否则会影响前轴变速箱的操作.

l
拔出工具

*221589043300

l
撞击拔取器

*602589003300

7.1

将卡环从前半轴 (1) 上拆下

拆卸右前半轴 (1) 时.

7.2

将卡环 (1s) 从中间轴 (4) 上拆下

拆卸左前半轴 (1) 时.

8

拆下径向轴密封圈

拆卸右前半轴 (1) 时.

AR33.30-P-0540LWX

d

安装

9

安装新的径向轴密封圈

安装右前半轴 (1) 时.

AR33.30-P-0540LWX

10.1

安装中间轴 (4) 的新卡环 (1s).

安装左前半轴 (1) 时.

i
在卡环 (1s) 上涂抹薄薄一层润滑脂.

Klueber Microlube GNY 202

*BR00.45-Z-1071-06A

10.2

安装前半轴 (1) 的新卡环

安装右前半轴 (1) 时.

i
在卡环上涂抹薄薄一层润滑脂.

Klueber Microlube GNY 202

*BR00.45-Z-1071-06A

11

检查前半轴 (1) 的防尘罩

如果损坏.

↓

更换防尘罩.

AR33.30-P-0690CW

12

将前半轴 (1) 压入前轴变速箱和中间轴 (4) 中

i
安装左前半轴 (1) 之前, 在中间轴 (4) 的齿上涂抹薄薄一层润滑脂.

i
完全压入右前半轴 (1) 之前, 将
l
装配工具从径向轴密封圈上拉下.

Klueber Microlube GNY 202

*BR00.45-Z-1071-06A

l
装配工具

*221589019800

13

松开电缆扎带, 然后将前半轴 (1) 插入转向节中

14

连接转向节到上部横向控制臂

n
螺母 - 连接转向节到横向控制臂

*BA33.20-P-1006-01U

15

安装中央螺栓

i
中央螺栓的安装需要助手协助.

n
螺钉/螺栓 - 连接前桥轴到轮毂

*BA33.30-P-1001-02H

16

安装左前和右前车轮总成

AR40.10-P-1102A

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

17

执行发动机试运行, 然后检查前轴变速箱的密封性和功能

n
车轮控制, 轮毂

号码

名称

型号 205

型号 213

BA33.20-P-1006-01U

螺母 - 连接转向节到横向控制臂

第 1 级

Nm

50

50

第 2 级

∡°

45

45

n
车轮控制, 轮毂

号码

名称

型号 238

型号 253

BA33.20-P-1006-01U

螺母 - 连接转向节到横向控制臂

第 1 级

Nm

50

50

第 2 级

∡°

45

45

n
前桥轴

号码

名称

型号 205

型号 213

BA33.30-P-1001-02H

螺钉/螺栓 - 连接前桥轴到轮毂

第 1 级

Nm

160

160

第 2 级

松开约 90°

松开约 90°

第 3 级

Nm

220

220

第 4 级

∡°

45

45

n
前桥轴

号码

名称

型号 238

型号 253

BA33.30-P-1001-02H

螺钉/螺栓 - 连接前桥轴到轮毂

第 1 级

Nm

160

160

第 2 级

松开约 90°

松开约 90°

第 3 级

Nm

220

220

第 4 级

∡°

45

45

检修工具

号码

名称

订单号

BR00.45-Z-1071-06A

Klueber Microlube GNY 202

A 001 989 44 51 10
