型号

204.08/09/28/29/38/90/93/98/99, 205, 207, 212, 213, 216, 217, 218, 221, 222, 238, 253, 257, 290

中间轴

号码

名称

型号 204

型号 205

BE33.30-P-1001-04C

向心球轴承车轮偏移的长度 "a"

中间轴长度

478.5 mm

mm

-

334,5…334,7

479.3 mm

mm

-

-

504.3 mm

mm

368,5…368,7

-

510.0 mm

mm

-

366,0…366,2

中间轴

号码

名称

型号 207

型号 212

BE33.30-P-1001-04C

向心球轴承车轮偏移的长度 "a"

中间轴长度

478.5 mm

mm

-

-

479.3 mm

mm

-

-

504.3 mm

mm

368,5…368,7

368,5…368,7

510.0 mm

mm

-

-

中间轴

号码

名称

型号 213

型号 216

BE33.30-P-1001-04C

向心球轴承车轮偏移的长度 "a"

中间轴长度

478.5 mm

mm

334,5…334,7

-

479.3 mm

mm

-

-

504.3 mm

mm

-

368,5…368,7

510.0 mm

mm

366,0…366,2

-

中间轴

号码

名称

型号 217

型号 218

BE33.30-P-1001-04C

向心球轴承车轮偏移的长度 "a"

中间轴长度

478.5 mm

mm

-

-

479.3 mm

mm

-

-

504.3 mm

mm

-

368,5…368,7

510.0 mm

mm

366,0…366,2

-

中间轴

号码

名称

型号 221

型号 222

BE33.30-P-1001-04C

向心球轴承车轮偏移的长度 "a"

中间轴长度

478.5 mm

mm

-

-

479.3 mm

mm

-

-

504.3 mm

mm

368,5…368,7

-

510.0 mm

mm

-

366,0…366,2

中间轴

号码

名称

型号 238

型号 253

BE33.30-P-1001-04C

向心球轴承车轮偏移的长度 "a"

中间轴长度

478.5 mm

mm

334,5…334,7

334,5…334,7

479.3 mm

mm

-

-

504.3 mm

mm

-

-

510.0 mm

mm

366,0…366,2

366,0…366,2

中间轴

号码

名称

型号 257

型号 290

BE33.30-P-1001-04C

向心球轴承车轮偏移的长度 "a"

中间轴长度

478.5 mm

mm

334,5…334,7

334,5…334,7

479.3 mm

mm

-

-

504.3 mm

mm

-

-

510.0 mm

mm

366,0…366,2

366,0…366,2

1

将已安装拉拔器臂
l
  (2) 的拉拔器
l
 (1) 定位到中间轴 (5) 和深槽球轴承 (4) 上.

2

将止推件
l
  (3) 定位到拉拔器
l
 (1) 和中间轴 (5) 之间.

3

紧固拉拔器
l
 (1) 直至可以将深槽球轴承 (4) 从中间轴 (5) 上拆下.

4

使用干净的抹布清洁中间轴承 (5) 的轴承座并检查是否损坏.

如果轴承座已损坏,

↓

安装新的中间轴 (5).

5

将深槽球轴承 (4) 放到中间轴 (5) 上, 然后用冲子
l
  将其压入直至达到长度尺寸 (a) .

i
更换深槽球轴承 (4).

i
注意安装位置.

6

检查深槽球轴承 (4) 是否正确落座.

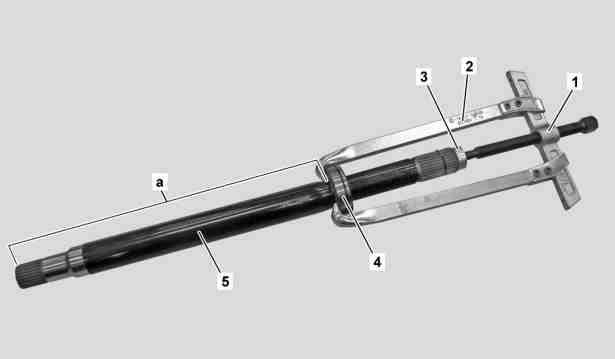

1

拉拔器

2

拉拔臂

3

止推件

4

深槽球轴承

5

中间轴

a

长度尺寸
