型号

205, 213, 238, 253 带变速箱725.0

带代码M005 (4MATIC)

更改提示

10.11.2016

"检查向心球轴承 (3) 是否损坏", 新增

"检查中间轴 (1) 是否损坏", 新增

4, 5

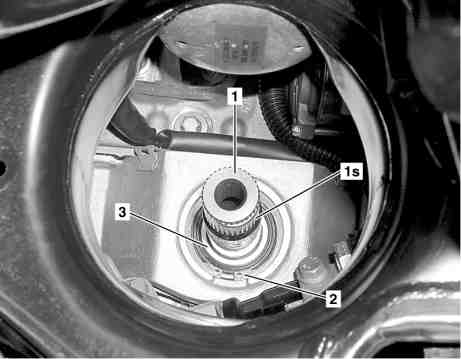

1

中间轴

1s

固定环

2

固定环

3

向心球轴承

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e

拆卸

1

拆下左前半轴

AR33.30-P-0620LW

2

断开卡环 (2)

3

将中间轴 (1) 连同向心球轴承 (3) 一起拆下

4

检查向心球轴承 (3) 是否损坏

如果出现损坏

↓

安装新的向心球轴承 (3).

AR33.30-P-0625-02LWX

l
拉臂

*116589123300

l
拉拔器，双臂

*000589883300

l
止推件套件

*711589003400

l
冲子

*460589151500

5

检查中间轴 (1) 是否损坏

如果出现损坏

↓

安装新的中间轴 (1).

d

安装

6

安装中间轴 (1) 和向心球轴承 (3)

7

安装卡环 (2)

8

安装左前半轴

AR33.30-P-0620LW
