型号

203, 204, 205, 207, 211, 212, 213, 216, 217, 218, 220, 221, 222, 238, 253, 290

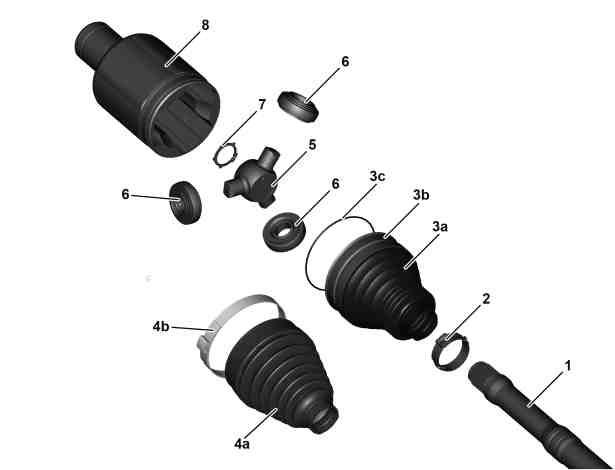

内部防尘罩

1

前半轴

2

夹子

3a

密封套

3b

窝形密封套盖

3c

密封圈

4a

密封套

4b

夹子

5

等速万向节毂

6

轴承

7

固定环

8

万向节毂

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

e

拆卸

1

拆下前半轴 (1).

型号 205 带变速箱722.96/97内部防尘罩

AR33.30-P-0620LWY

型号 217 带变速箱722.96/97

内部防尘罩型号 217 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

内部防尘罩型号 222 带变速箱722.96/97

除了代码Z07 (B7 防弹车，特殊保护型号)

内部防尘罩型号 222 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)内部防尘罩

AR33.30-P-0620LFX

型号 204.08/09/28/29/38/90/93/98/99

内部防尘罩型号 207, 212, 218

带代码M005 (带 4-MATIC/全轮驱动的车辆)内部防尘罩

AR33.30-P-0620CWX

型号 211.08/09/28/29, 220.08/18内部防尘罩

AR33.30-P-0620I

型号 203.081/084/087/092/281/284/287/292内部防尘罩

AR33.30-P-0620P

型号 216, 221

带代码M005 (带 4-MATIC/全轮驱动的车辆)内部防尘罩

AR33.30-P-0620SYZ

型号 205, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

内部防尘罩型号 213, 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

内部防尘罩型号 253 带变速箱724.2内部防尘罩

AR33.30-P-0620LW

型号 290 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)内部防尘罩

AR33.30-P-0620MNI

2

将前半轴 (1) 夹在虎钳中.

i
使用软虎钳钳口.

3

拆下夹子 (2).

4.1

拆下夹子 (4b).

型号 204, 205, 207, 212, 213, 216, 217, 218, 220, 221, 222, 238, 253, 290内部防尘罩

4.2

锯开万向节毂 (8) 卷曲部分上的密封套盖 (3b), 拉起或卷起卷曲部分, 然后拆下密封套盖 (3b).

型号 203, 211内部防尘罩

AR35.30-P-0661-01P

p

锯开时不要损坏万向节毂 (8).

否则, 更换万向节毂 (8).

i
按照与后轴相同的方式进行拆卸.

5.1

切开密封套 (4a), 然后拆下.

型号 204, 205, 207, 212, 213, 216, 217, 218, 220, 221, 222, 238, 253, 290内部防尘罩

5.2

切开并拆下带密封套盖 (3b) 的密封套 (3a).

型号 203, 211内部防尘罩

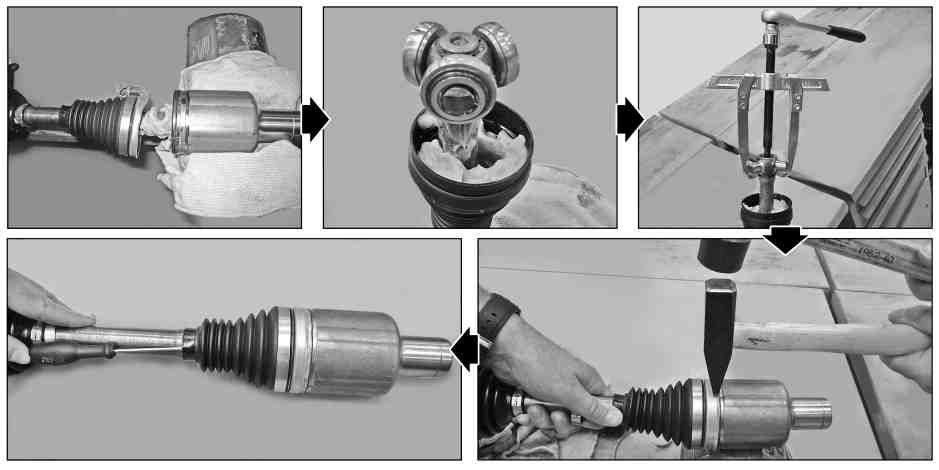

6

将万向节毂 (8) 从前半轴 (1) 上拆下.

i
在此过程中, 前半轴 (1) 必须垂直.

7

标记出轴承 (6) 相对于等速万向节毂 (5) 的位置.

8

将轴承 (6) 从等速万向节毂 (5) 上拆下.

i
小心地处理轴承 (6), 不要互相混淆.

9

拆下固定环 (7).

10

使用合适的拉拔器, 将等速万向节毂 (5) 从前半轴 (1) 上拆下.

11

检查轴承 (6) 和万向节毂 (8).

如果出现磨损或损坏:

↓

更换整个前半轴 (1).

12

小心地清洁所有零部件.

i
切勿清除标记.

零件清洁剂

*BR00.45-Z-1028-04A

d

安装

13

将夹子 (2) 滑到前半轴 (1) 上.

14.1

将密封套 (4a) 连同夹子 (4b) 一起滑到前半轴 (1) 上.

型号 204, 205, 207, 212, 213, 216, 217, 218, 220, 221, 222, 238, 253, 290内部防尘罩

14.2

将密封套 (3a) 连同密封套盖 (3b) 一起滑到前半轴 (1) 上.

型号 203, 211内部防尘罩

i
不要分开密封套 (3a) 和密封套盖 (3b).

15

将等速万向节毂 (5) 安装到前半轴 (1) 上.

i
使用合适的塑料锤和套筒.

16

安装固定环 (7).

i
更换固定环 (7).

17

润滑轴承 (6).

i
仅使用修理包中的润滑脂.

j
型号 205, 213, 238, 253, 290

内部防尘罩内部球形节 (变速箱侧/电动机)

*BF33.30-P-1002-02G

j
型号 217 （217.37/47除外）

内部防尘罩

型号 217.37/47

内部防尘罩

型号 222 （222.178除外）

内部防尘罩

型号 222.178

内部防尘罩内部球形节 (变速箱侧)

*BF33.30-P-1002-02D

j
车型 203, 204, 207, 211, 212, 216, 218, 220, 221, 内部防尘罩内侧连接 (变速器侧)

*BF33.30-P-1002-02B

18

将轴承 (6) 滑到等速万向节毂 (5) 上.

i
在此过程中, 前半轴 (1) 必须垂直. 注意轴承 (6) 相对于等速万向节毂 (5) 的布置.

19

更换万向节毂 (8) 的密封圈 (3c).

型号 203, 211内部防尘罩

p

不要在密封圈 (3c) 上涂抹任何润滑脂或机油.

否则窝形密封套盖 (3b) 可能会在万向节毂 (8) 上转动.

20

在万向节毂 (8) 上加注一半的润滑脂.

i
仅使用修理包中的润滑脂.

j
型号 205, 213, 238, 253, 290

内部防尘罩内部球形节 (变速箱侧/电动机)

*BF33.30-P-1002-02G

j
型号 217 （217.37/47除外）

内部防尘罩

型号 217.37/47

内部防尘罩

型号 222 （222.178除外）

内部防尘罩

型号 222.178

内部防尘罩内部球形节 (变速箱侧)

*BF33.30-P-1002-02D

j
车型 203, 204, 207, 211, 212, 216, 218, 220, 221, 内部防尘罩内侧连接 (变速器侧)

*BF33.30-P-1002-02B

21

将万向节毂 (8) 滑到前半轴 (1) 上.

i
注意万向节毂 (8) 相对于前半轴 (1) 的安装位置.

22

在万向节毂 (8) 上加满润滑脂.

i
仅使用修理包中的润滑脂量.

j
型号 205, 213, 238, 253, 290

内部防尘罩内部球形节 (变速箱侧/电动机)

*BF33.30-P-1002-02G

j
型号 217 （217.37/47除外）

内部防尘罩

型号 217.37/47

内部防尘罩

型号 222 （222.178除外）

内部防尘罩

型号 222.178

内部防尘罩内部球形节 (变速箱侧)

*BF33.30-P-1002-02D

j
车型 203, 204, 207, 211, 212, 216, 218, 220, 221, 内部防尘罩内侧连接 (变速器侧)

*BF33.30-P-1002-02B

23.1

将密封套 (4a) 连同夹子 (4b) 一起滑到万向节毂 (8) 上.

型号 204, 205, 207, 212, 213, 216, 217, 218, 220, 221, 222, 238, 253, 290内部防尘罩

i
将密封套 (4a) 突出的卷边置于万向节毂 (8) 的环形槽中.

23.2

将密封套 (3a) 连同密封套盖 (3b) 一起滑到万向节毂 (8) 上.

型号 203, 211内部防尘罩

i
在装配过程中, 应注意密封圈 (3c). 将窝形密封套盖 (3b) 滑到万向节毂 (8) 上直至止动位置. 检查密封圈 (3c) 在万向节毂 (8) 的凹槽中的位置 (目视检查窝形密封套盖 (3b) 和万向节毂 (8) 之间的间隙).

24.1

将密封套 (4a) 连同夹子 (4b) 一起安装到万向节毂 (8) 上.

型号 204, 205, 207, 212, 213, 216, 217, 218, 220, 221, 222, 238, 253, 290内部防尘罩

l
用于定位夹的手钳

*171589003700

24.2

将密封套盖 (3b) 固定到万向节毂 (8) 上.

型号 203, 211内部防尘罩

AR35.30-P-0661-01P

i
按照与后半轴相同的方式进行装配. 将窝形密封套盖 (3b) 卷到万向节毂 (8) 的凹槽中. 窝形密封套盖 (3b) 必须牢固固定.

i
用密封圈 (3c) 密封球形节.

25

对正密封套 (3a) 或密封套 (4a) 相对于前半轴 (1) 的位置, 然后置于前半轴 (1) 的环形槽中.

26

用适合的工具抬起前半轴 (1) 上的密封套 (3a) 或密封套 (4a).

p

切勿损坏密封套 (3a) 或密封套 (4a) 的卷边和前半轴 (1) 上的环形槽.

否则会发生泄漏.

i
升起密封套 (3a) 或密封套 (4a) 会引起压力补偿.

27

固定夹子 (2).

l
用于定位夹的手钳

*171589003700

28

从虎钳上拆下前半轴 (1).

29

安装前半轴 (1).

型号 205 带变速箱722.96/97内部防尘罩

AR33.30-P-0620LWY

型号 217 带变速箱722.96/97

内部防尘罩型号 217 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

内部防尘罩型号 222 带变速箱722.96/97

除了代码Z07 (B7 防弹车，特殊保护型号)

内部防尘罩型号 222 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)内部防尘罩

AR33.30-P-0620LFX

型号 204.08/09/28/29/38/90/93/98/99

内部防尘罩型号 207, 212, 218

带代码M005 (带 4-MATIC/全轮驱动的车辆)内部防尘罩

AR33.30-P-0620CWX

型号 211.08/09/28/29, 220.08/18内部防尘罩

AR33.30-P-0620I

型号 203.081/084/087/092/281/284/287/292内部防尘罩

AR33.30-P-0620P

型号 216, 221

带代码M005 (带 4-MATIC/全轮驱动的车辆)内部防尘罩

AR33.30-P-0620SYZ

型号 205, 253 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

内部防尘罩型号 213, 238 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

内部防尘罩型号 253 带变速箱724.2内部防尘罩

AR33.30-P-0620LW

型号 290 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)内部防尘罩

AR33.30-P-0620MNI

j
前桥轴

号码

名称

型号 203.08/09/28/29

型号 204.08/09/28/29/38

BF33.30-P-1002-02B

内侧连接 (变速器侧)

加注容积

g

120

120

表

BB00.40-P-0266-02A

BB00.40-P-0266-02A

j
前桥轴

号码

名称

型号 204.90/93/98/99

型号 207.38

BF33.30-P-1002-02B

内侧连接 (变速器侧)

加注容积

g

140

120

表

BB00.40-P-0266-02A

BB00.40-P-0266-02A

j
前桥轴

号码

名称

型号 211.08/09/28/29

型号 212.08/09/28/29

BF33.30-P-1002-02B

内侧连接 (变速器侧)

加注容积

g

120

120

表

BB00.40-P-0266-02A

BB00.40-P-0266-02A

j
前桥轴

号码

名称

车型 216, 装配全时四轮驱动 (4MATIC)

型号 218.39

BF33.30-P-1002-02B

内侧连接 (变速器侧)

加注容积

g

120

120

表

BB00.40-P-0266-02A

BB00.40-P-0266-02A

j
前桥轴

号码

名称

型号 220.08/18

车型 221, 装配全时四轮驱动 (4MATIC)

BF33.30-P-1002-02B

内侧连接 (变速器侧)

加注容积

g

120

120

表

BB00.40-P-0266-02A

BB00.40-P-0266-02A

j
前桥轴

号码

名称

车型 217, AMG 除外

车型 217 AMG

BF33.30-P-1002-02D

内部球形节 (变速箱侧)

加注容积

g

140

135

表

BB00.40-P-0266-02A

BB00.40-P-0266-02A

j
前桥轴

号码

名称

车型 222, AMG 除外

车型 222 AMG

BF33.30-P-1002-02D

内部球形节 (变速箱侧)

加注容积

g

140

135

表

BB00.40-P-0266-02A

BB00.40-P-0266-02A

j
前桥轴

号码

名称

型号 205

型号 213

BF33.30-P-1002-02G

内部球形节 (变速箱侧/电动机)

加注容积

g

135

170

j
前桥轴

号码

名称

型号 238

型号 253

BF33.30-P-1002-02G

内部球形节 (变速箱侧/电动机)

加注容积

g

170

170

j
前桥轴

号码

名称

型号 290

BF33.30-P-1002-02G

内部球形节 (变速箱侧/电动机)

加注容积

g

170

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
