型号

213 （213.088/089/288/289除外）

1

饰板

3

螺栓

2

螺栓

4

支架

5

螺栓

7

螺栓

6

止动板

8

螺栓

9

后轴

10

带支撑的举升台

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

关于水平高度控制的说明

型号 213.2 （213.264/288/289除外）

除了代码489 (AIRMATIC)

AH32.22-P-1001-02LWT

关于空气悬挂系统的说明

型号 213 （213.064/088/089/164/264/288/289除外）

带代码489 (AIRMATIC)

AH32.22-P-1000-02LW

e
d

拆卸/安装

1

将变速箱切换至位置 N 或怠速.

2

将车辆固定到车辆举升机上.

AR00.60-P-0100CW

3

使用车辆诊断系统释放空气悬挂系统 (AIRMATIC) 中的压力.

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

a

AD00.00-P-2000-04B

4

禁用高压车载电气系统.

型号 213.016/050/053/054/216

AR54.10-P-1150LHV

5

拆下后轮.

AR40.10-P-1102A

6.1

松开止动板 (6) 区域中的左侧和右侧底板饰板.

型号 213.0 （213.088/089除外）, 213.1

AR61.30-P-1001LWE

6.2

拆下左侧和右侧的底板饰板.

型号 213.2 （213.288/289除外）

AR61.30-P-1001LWE

7

拆下对角支撑杆.

n
型号 213.2 （213.288/289除外）螺栓 - 连接后部对角支撑杆到备胎坑/车身

*BA61.10-P-1008-01L

8

拆下饰板 (1).

如果已安装.

9

拆下排气系统.

型号 213 （213.088/089/288/289除外）

型号 213 （213.088/089/288/289除外） 带发动机254

AR49.10-P-7142MRV

型号 213 （213.088/089/288/289除外） 带发动机656

AR49.10-P-7142OIB

型号 213 （213.088/089/288/289除外） 带发动机274.9

AR49.10-P-7142MRD

型号 213 （213.088/089/288/289除外） 带发动机276.8

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

AR49.10-P-7142MND

型号 213 （213.088/089/288/289除外） 带发动机654

AR49.10-P-7142OLC

型号 213 （213.088/089/288/289除外） 带发动机642

AR49.10-P-7142OGW

10

从后轴差速器上拆下传动轴, 挂到一旁, 然后固定就位.

AR41.10-P-0050LW

11

在保持制动软管连接的情况下拆下制动钳, 挂到一旁并使其不受张力.

AR42.10-P-0080LW

12

拆下后部减震器.

AR32.25-P-0110LW

13

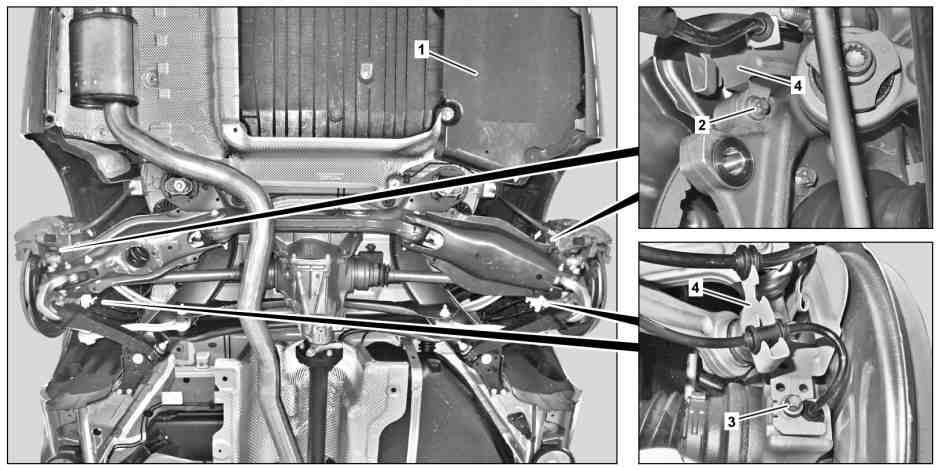

松开螺栓 (3).

n
螺栓 - 连接转速传感器到车轮支架

*BA42.30-P-1001-02K

14

松开螺栓 (2).

15

将支架 (4) 连同转速传感器和电线一起拆下, 挂到一旁并固定就位.

16.1

拆下后轴弹簧.

型号 213.0 （213.088/089除外）, 213.1

除了代码489 (AIRMATIC)

AR32.20-P-0230LW

16.2

拆下空气悬挂气囊.

型号 213.0 （213.088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.288/289除外）

型号 213.064/264

带代码489 (AIRMATIC)

AR32.22-P-1500MNE

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

AR32.22-P-1500LW

17

将电线从水平高度传感器的支架上松开.

如果已安装.

18

将电气连接器从水平高度传感器上断开, 然后将电线挂到一旁.

如果已安装.

19

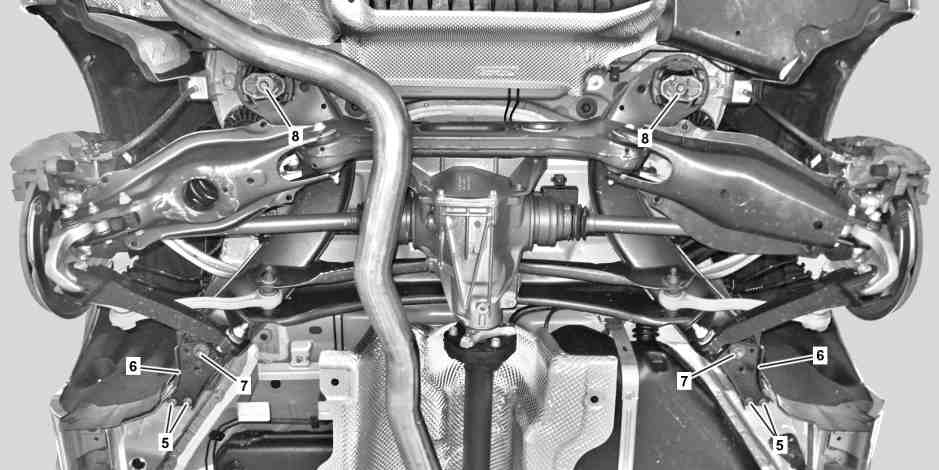

将螺栓 (5) 从止动板 (6) 上拆下.

n
螺栓 - 连接止动板到车身

*BA35.10-P-1003-01H

20

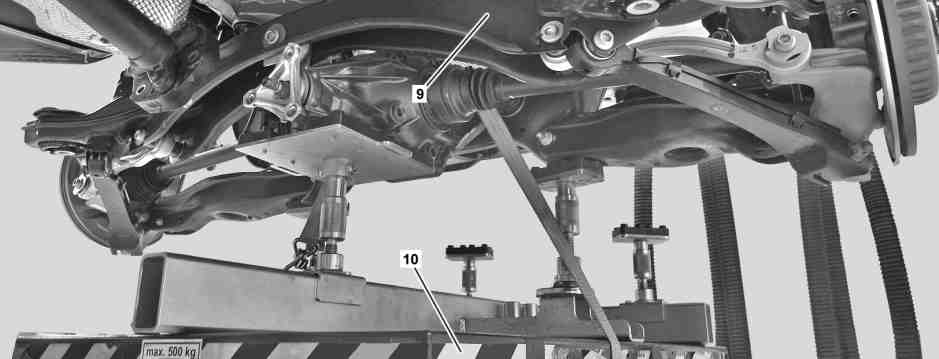

将升降台连同支架 (10) 一起定位到后轴 (9) 上, 然后用紧固带固定.

A

000 588 03 62 00 升降台

WS01.00-P-0091A

21

松开螺栓 (7), 然后拆下止动板 (6).

p

切勿使用冲击扳手.

否则会损坏螺纹.

i
安装:
使用压缩空气清洁车架地板总成的螺纹, 然后检查螺纹嵌件是否正确落座.

n
自锁螺栓 - 连接后轴支架的前部退耦元件到车架地板总成

*BA35.10-P-1001-01H

22

拆下螺栓 (8).

p

切勿使用冲击扳手.

否则会损坏螺纹.

i
安装:
使用压缩空气清洁车架地板总成的螺纹, 然后检查螺纹嵌件是否正确落座.

n
自锁螺栓 - 连接后轴支架的后部退耦元件到车架地板总成

*BA35.10-P-1002-01H

23

降下后轴 (9).

i
安装:
检查后轴支架是否已执行了空腔防腐.

如果未执行,

↓

进行空腔防腐.

AR35.10-P-0010-03A

A

000 588 01 72 00 密封和防腐蚀喷枪

WS97.00-N-0002B

空腔防腐剂 (无溶剂), 1 升

*BR00.45-Z-1003-05A

24

按照拆卸的相反顺序进行安装

o

测量

25

进行底盘校正.

AR40.20-P-0200LW

n
后轴支架

号码

名称

型号 213

BA35.10-P-1001-01H

自锁螺栓 - 连接后轴支架的前部退耦元件到车架地板总成

第 1 级

Nm

100

第 2 级: 松开

∡°

180

第 3 级

Nm

100

第 4 级

∡°

90

n
后轴支架

号码

名称

型号 213

BA35.10-P-1002-01H

自锁螺栓 - 连接后轴支架的后部退耦元件到车架地板总成

第 1 级

Nm

100

第 2 级: 松开

∡°

180

第 3 级

Nm

100

第 4 级

∡°

90

n
后轴支架

号码

名称

型号 213

BA35.10-P-1003-01H

螺栓 - 连接止动板到车身

Nm

35

n
后轴转速传感器

号码

名称

型号 213

BA42.30-P-1001-02K

螺栓 - 连接转速传感器到车轮支架

Nm

8

n
车架地板总成

号码

名称

型号 213

BA61.10-P-1008-01L

螺栓 - 连接后部对角支撑杆到备胎坑/车身

Nm

50

检修工具

号码

名称

订单号

BR00.45-Z-1003-05A

空腔防腐剂 (无溶剂), 1 升

A 000 986 72 70 10
