AR35.10-P-0040-03LW
拆卸/安装后桥悬挂的后部人造橡胶轴承
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
652 589 00 33 21
手动泵
652 589 00 33 22
空心缸
204 589 00 43 00
拔取和嵌入工具
001 589 01 63 00
安全带
652 589 00 33 23
液压软管（完整）
BR00.45-Z-1010-06A
润滑油, 橡胶总成, 1 L
A 000 989 03 67

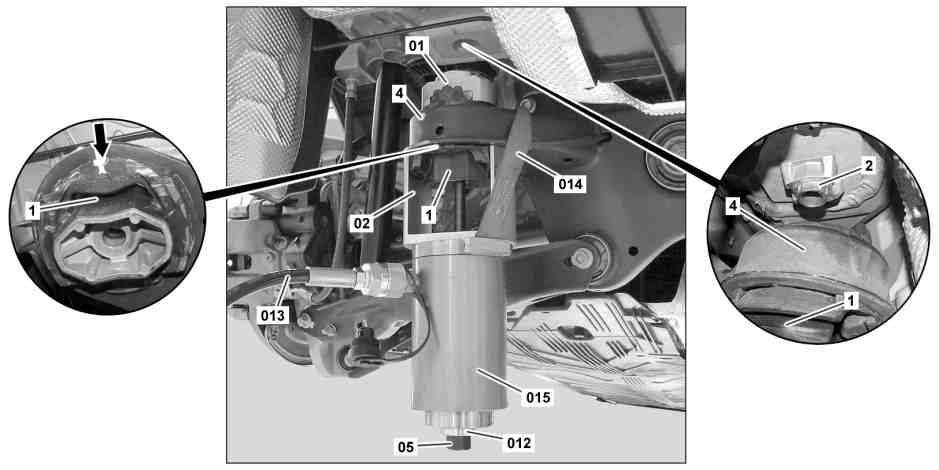

P35.10-2454-09
拆卸
i
必须成对更换人造橡胶轴承 (1).
需要以下拔取和嵌入工具
l
:
•
l
止推件 (01) 204 589 00 43 01
•
l
反向固定器 (02) 204 589 00 43 02
•
l
止推螺杆 (05) 204 589 00 43 05
•
l
套筒 (012) 204 589 00 43 12
1
标记各人造橡胶轴承 (1) 在切口 (箭头所示) 中的安装位置.
2
将止推件
l
(01), 反向固定器
l
(02), 止推螺杆
l
(05) 和套筒
l
(012) 以及空心机筒
l
(015) 和拉紧带
l
(014) 固定到人造橡胶轴承 (1) 上.
i
必须将拉紧带
l
(014) 布置到止推件
l
(01) 后方, 以防压出人造橡胶轴承 (1) 时空心机筒
l
(015) 掉落.
3
将手动泵
l
和液压软管
l
(013) 连接到空心机筒
l
(015) 上.
4
将人造橡胶轴承 (1) 从后轴支架 (4) 中压出.
5
将人造橡胶轴承 (1) 的导向销 (2) 从底板上的轴承支架上拆下.
安装
i
需要以下拔取和嵌入工具
l
:
•
l
止推件 (03) 204 589 00 43 03
•
l
反向固定器 (04) 204 589 00 43 04
•
l
止推螺杆 (05) 204 589 00 43 05
•
l
套筒 (012) 204 589 00 43 12
6
在人造橡胶轴承 (1) 上做一个垂直标记 (箭头所示) 用作参考.
7
在人造橡胶轴承 (1) 上涂抹润滑油 润滑剂.
8
将止推件
l
(03), 反向固定器
l
(04), 止推螺杆
l
(05), 套筒
l
(012) 和人造橡胶轴承 (1) 连同空心机筒
l
(015) 和拉紧带
l
(014) 一起安装到后轴支架 (4) 上.
9
将人造橡胶轴承 (1) 上的垂直标记 (箭头所示) 与后轴支架 (4) 上的标记对正.
10
将人造橡胶轴承 (1) 压入后轴支架 (4) 中.

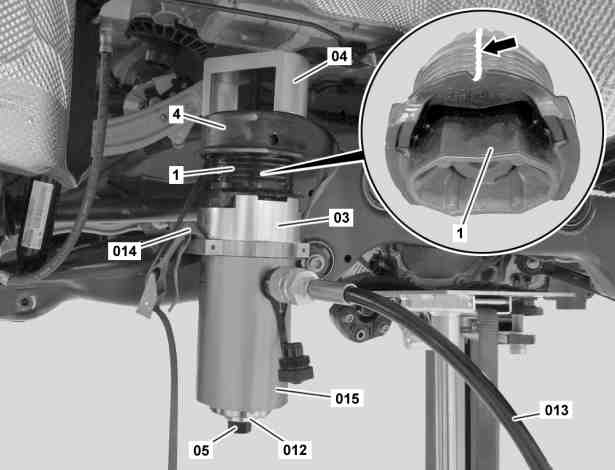

P35.10-2455-06
