型号

205 （205.064/086/087/264/286/287/364/386/387/486/487除外）

型号

213 （213.064/088/089/264/288/289除外）

型号

253 （253.388/389/988/989/992/993除外）

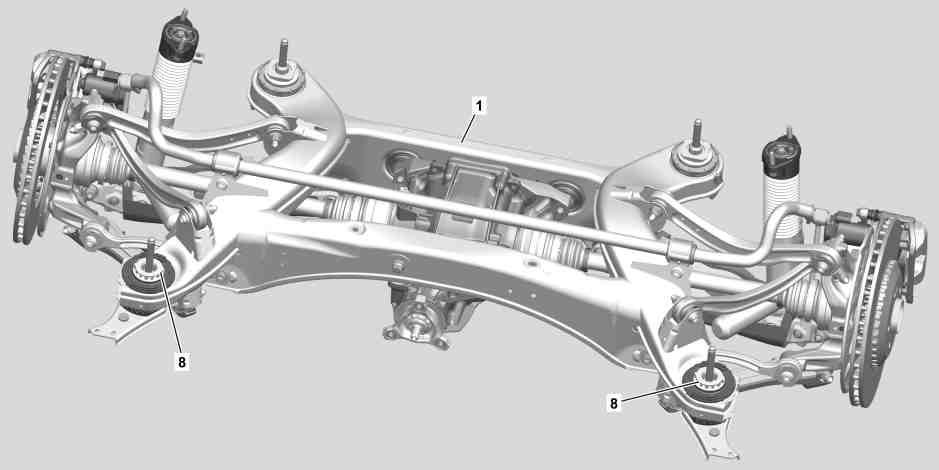

图示为车型 205

1

后轴

5

止动板

2

管路

6

螺栓

3

支架

7

螺栓

4

螺栓

1

后轴

8

人造橡胶轴承

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

关于水平高度控制的说明

型号 213.2 （213.264/288/289除外）

除了代码489 (AIRMATIC)

AH32.22-P-1001-02LWT

关于空气悬挂系统的说明

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）

带代码489 (AIRMATIC)

型号 213 （213.064/088/089/264/288/289除外）

带代码489 (AIRMATIC)

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

AH32.22-P-1000-02LW

e
d

拆卸/安装

1

将变速箱切换至位置 N 或怠速.

2

升起车辆, 然后在举升机上固定入位.

AR00.60-P-1006A

3

通过车辆诊断系统释放后轴 (1) 处空气悬挂的压力.

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）

带代码489 (AIRMATIC)

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

a

AD00.00-P-2000-04B

4

断开高电压车载电气系统的电源.

型号 213.016/050/053/054/216

AR54.10-P-1150LHV

型号 205.012/013/047/053/054/147/212/213/247/253

AR54.10-P-1150LW

型号 253.311/353/354/911/953/954

AR54.10-P-1150LVH

5

拆下后轮.

AR40.10-P-1102A

6

拆下对角支撑杆.

型号 205.4 （205.486/487除外）

型号 213.2 （213.264/288/289除外）

AR61.10-P-5142LWP

7

拆下排气系统的必要部件.

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.388/389/988/989/992/993除外）

型号 213 （213.064/088/089/264/288/289除外） 带发动机256.9

AR49.10-P-4825MSA

型号 213 （213.064/088/089/264/288/289除外） 带发动机256.9

AR49.10-P-4824MSA

型号 213 （213.064/088/089/264/288/289除外） 带发动机264

AR49.10-P-4952MRH

型号 213 （213.064/088/089/264/288/289除外） 带发动机656

AR49.10-P-4952OIB

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外） 带发动机626

AR49.10-P-4952ORB

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外） 带发动机264

AR49.10-P-4952MRI

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外） 带发动机654

AR49.10-P-4952OLI

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外） 带发动机274.9, 276

AR49.10-P-4952LW

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外） 带发动机651

AR49.10-P-7100LWB

型号 253 （253.388/389/988/989除外） 带发动机274.9, 276.8, 642, 651.9

AR49.10-P-4952RF

型号 213 （213.064/088/089/264/288/289除外） 带发动机274.9

AR49.10-P-4952MRD

型号 213 （213.064/088/089/264/288/289除外） 带发动机642

AR49.10-P-4952OGW

型号 213 （213.064/088/089/264/288/289除外） 带发动机654

AR49.10-P-4952OLC

型号 213 （213.064/264除外） 带发动机276.8

AR49.10-P-4825MND

型号 213 （213.064/264除外） 带发动机276.8

AR49.10-P-4824MND

8

将传动轴从后轴差速器上拆下, 放到一旁, 然后固定就位.

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

AR41.10-P-0050LW

型号 253 （253.388/389/988/989/992/993除外）

AR41.10-P-0050LWX

9

将电线从水平传感器的支架上松开.

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）, 253 （253.388/389/988/989/992/993除外）

带代码459 (带可调式减震装置的 DYNAMIC BODY CONTROL)

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）

带代码489 (AIRMATIC)

型号 213 （213.064/088/089/264/288/289除外）

带代码459 (带可调式减震装置的钢制悬挂系统)

型号 213 （213.064/088/089/264/288/289除外）

带代码489 (AIRMATIC)

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

10

将电气连接器从水平传感器上断开, 然后将电线放到一旁.

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）, 253 （253.388/389/988/989/992/993除外）

带代码459 (带可调式减震装置的 DYNAMIC BODY CONTROL)

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）

带代码489 (AIRMATIC)

型号 213 （213.064/088/089/264/288/289除外）

带代码459 (带可调式减震装置的钢制悬挂系统)

型号 213 （213.064/088/089/264/288/289除外）

带代码489 (AIRMATIC)

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

11

松开止动板 (5) 区域中的左侧和右侧底板饰板.

型号 205.0 （205.064/086/087除外）, 205.1, 205.2 （205.264/286/287除外）, 205.3 （205.364/386/387除外）

型号 213.0 （213.064/088/089除外）, 213.1

型号 253 （253.388/389/988/989/992/993除外）

型号 205.0 （205.064/086/087除外）, 205.1, 205.2 （205.264/286/287除外）, 205.3 （205.364/386/387除外）

型号 253 （253.388/389/988/989除外） 带发动机264, 274, 276, 642, 651

AR61.30-P-1001LW

型号 213.0 （213.064/088/089除外）, 213.1

AR61.30-P-1001LWE

12

将左侧和右侧的管路 (2) 从支架 (3) 上松开.

13

将螺栓 (4) 从止动板 (5) 上拆下.

n
螺栓 - 连接止动板到车身

*BA35.10-P-1003-01H

14

使用主总成支架和固定板支撑后轴 (1).

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

15

拆下螺栓 (6), 然后拆下止动板 (5).

i
切勿使用冲击扳手.

i
安装:
只能用压缩空气清洁车架地板总成的螺纹, 然后检查螺纹嵌件是否正确落座.

n
自锁螺栓 - 连接后轴支架的前部退耦元件到车架地板总成

*BA35.10-P-1001-01H

16

小心地在前部降下后轴 (1).

17

拆下前部人造橡胶轴承 (8).

AR35.10-P-0040-02LW

i
必须成对更换前部人造橡胶轴承 (8).

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

l
拔取和嵌入工具

*205589004300

l
液压软管（完整）

*652589003323

l
空心缸

*652589003322

l
手动泵

*652589003321

l
安全带

*001589016300

18

按照拆卸的相反顺序进行安装.

19

进行底盘校正.

AR40.20-P-0200LW

n
后轴支架

号码

名称

型号 205

型号 213

BA35.10-P-1001-01H

自锁螺栓 - 连接后轴支架的前部退耦元件到车架地板总成

第 1 级

Nm

100

100

第 2 级: 松开

∡°

180

180

第 3 级

Nm

100

100

第 4 级

∡°

90

90

n
后轴支架

号码

名称

型号 253

BA35.10-P-1001-01H

自锁螺栓 - 连接后轴支架的前部退耦元件到车架地板总成

第 1 级

Nm

100

第 2 级: 松开

∡°

180

第 3 级

Nm

100

第 4 级

∡°

90

n
后轴支架

号码

名称

型号 205

型号 213

BA35.10-P-1003-01H

螺栓 - 连接止动板到车身

Nm

35

35

n
后轴支架

号码

名称

型号 253

BA35.10-P-1003-01H

螺栓 - 连接止动板到车身

Nm

35

检修工具

号码

名称

订单号

BR00.45-Z-1010-06A

润滑油, 橡胶总成, 1 L

A 000 989 03 67
