AR35.10-P-0047LW
拆卸/安装后轴托架前部和后部悬挂装置的人造橡胶轴承
26.01.2018
型号
205 （205.064/086/087/264/286/287/364/386/387/486/487除外）
型号
213 （213.050/064/088/089/264/288/289除外）
型号
253 （253.388/389/988/989/992/993除外）

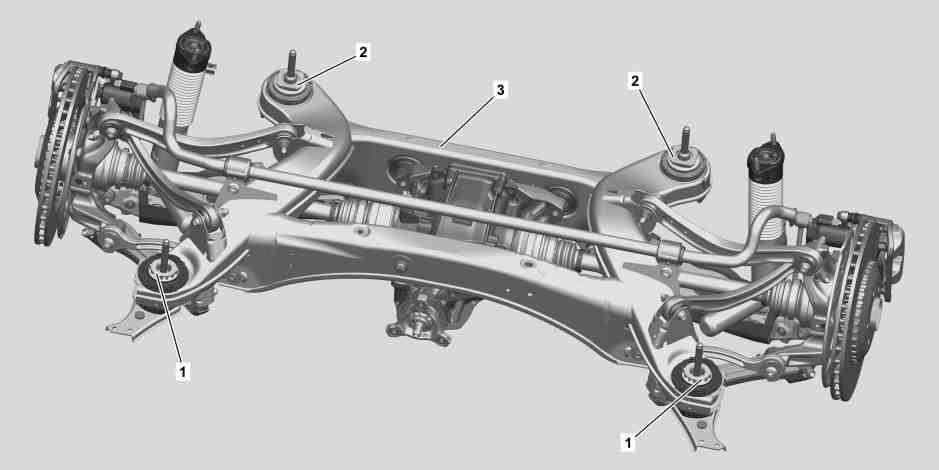

P35.10-2529-09
1
人造橡胶轴承
3
后轴
2
人造橡胶轴承
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
关于底盘组件维修工作的说明
AH00.00-P-0100-01A
e
d
拆卸/安装
1
拆下后轴 (3)

型号 253 （253.388/389/988/989/992/993除外）
AR35.10-P-0010LWX
型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）
AR35.10-P-0010LW
型号 213 （213.050/064/088/089/264/288/289除外）
AR35.10-P-0010LWE
2
拆下前部人造橡胶轴承 (1)
AR35.10-P-0040-02LW
i
必须成对更换前部人造橡胶轴承 (1).
润滑油, 橡胶总成, 1 L
*BR00.45-Z-1010-06A
l
拔取和嵌入工具
*205589004300
l

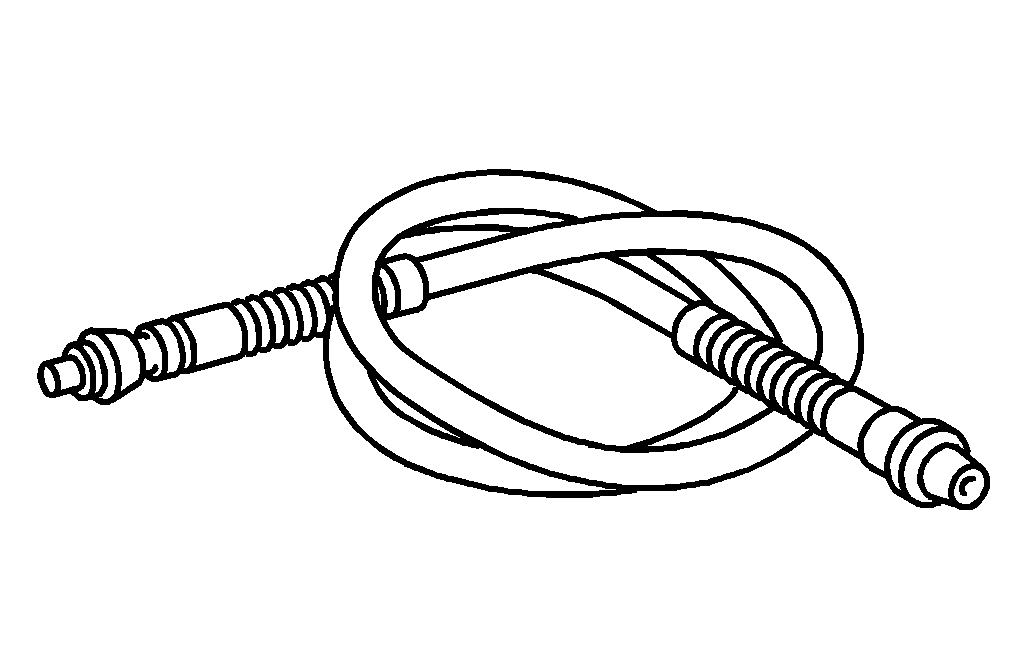

液压软管（完整）
*652589003323
l
空心缸
*652589003322
l

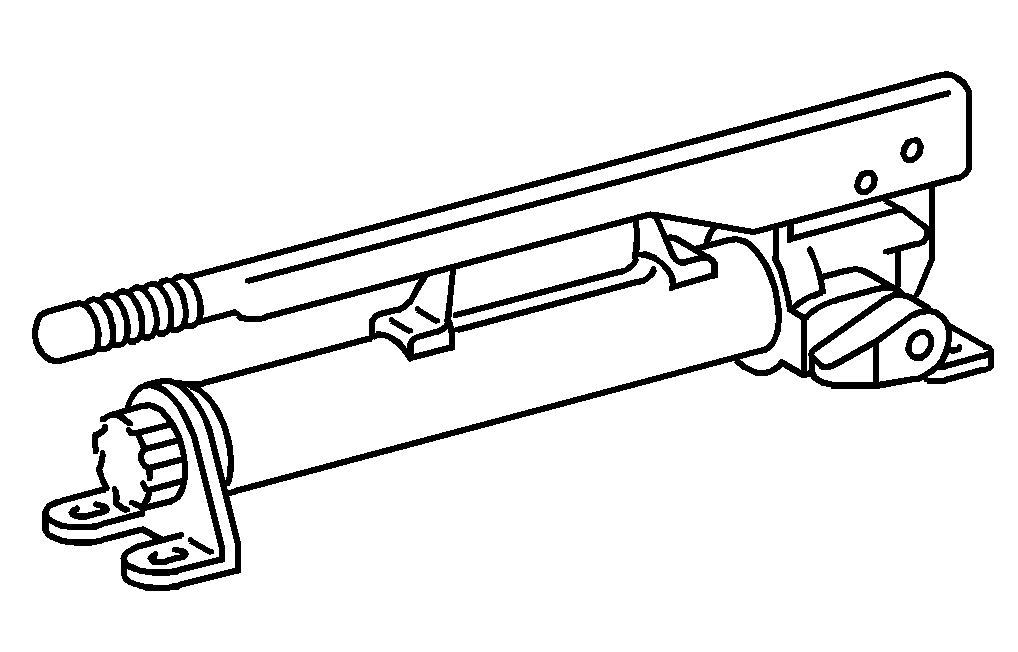

手动泵
*652589003321
l
安全带
*001589016300
3
拆下后部人造橡胶轴承 (2)
AR35.10-P-0040-03LW
i
必须成对更换后部人造橡胶轴承 (2).
润滑油, 橡胶总成, 1 L
*BR00.45-Z-1010-06A
l
液压软管（完整）
*652589003323
l
空心缸
*652589003322
l
手动泵
*652589003321
l
拔取和嵌入工具
*204589004300
l
安全带
*001589016300
4
按照拆卸的相反顺序进行安装
204 589 00 43 00
拔取和嵌入工具
205 589 00 43 00
拔取和嵌入工具
652 589 00 33 21
手动泵
652 589 00 33 22
空心缸
001 589 01 63 00
安全带
652 589 00 33 23
液压软管（完整）
检修工具
号码
名称
订单号
BR00.45-Z-1010-06A
润滑油, 橡胶总成, 1 L
A 000 989 03 67
