AR35.10-P-0050-02LW
拆卸/安装后桥中心部分悬挂装置的后部人造橡胶轴承
204 589 01 43 00
拔取和嵌入工具
652 589 00 33 21
手动泵
221 589 01 43 00
拔取与安装工具
001 589 51 33 00
空心活塞缸
652 589 00 33 23
液压软管（完整）

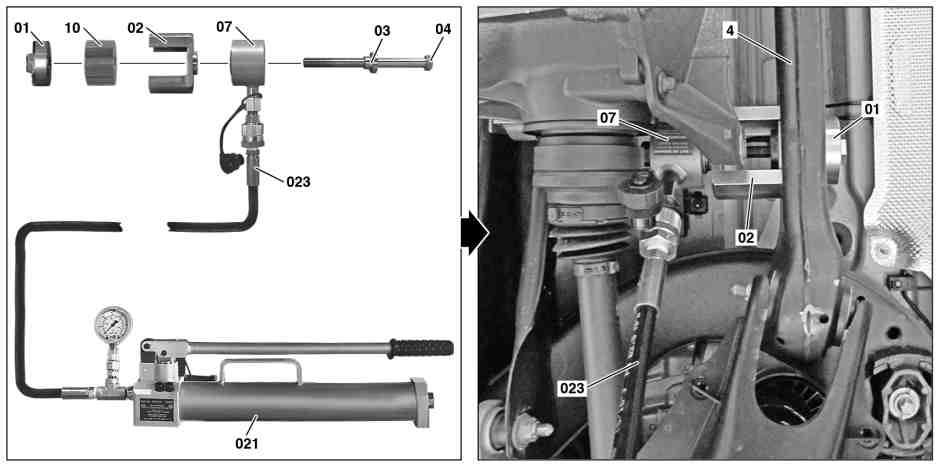

P35.31-2296-09
拆卸
i
需要使用的专用工具:
•
l
空心活塞筒 (07) 001 589 51 33 00
•
l
液压软管 (023) 652 589 00 33 23
•
l
手动泵 (021) 652 589 00 33 21
需要使用拔取和嵌入工具
l
204 589 01 43 00 中的以下工具:
•
l
止推件 (01) 204 589 01 43 01
•
l
止推件 (03) 204 589 01 43 03
•
l
芯轴 (04) 204 589 01 43 04
需要使用拔取和嵌入工具
l
221 589 01 43 00 中的以下工具:
•
l
反向固定器 (02) 221 589 01 43 02
1
将空心活塞筒
l
(07) 和液压软管
l
(023) 一起安装到手动泵
l
(021) 上.
2
l
将芯轴 (04), 止推件
l
(03), 空心活塞筒
l
(07), 反向固定器
l
(02) 和止推件
l
(01) 置于后轴支架 (4) 和人造橡胶轴承 (10) 上.
3
将人造橡胶轴承 (10) 从后轴支架 (4) 中压出.
p
l
小心地将芯轴 (04)
l
拧入止推件 (01) 中.
否则可能会损坏备胎坑.
i
如果空心活塞筒
l
(07) 已达到其最大行程, 则释放手动泵
l
(021) 处的压力, 进一步将芯轴
l
(04) 拧入止推件
l
(01) 中, 然后重复压出步骤.

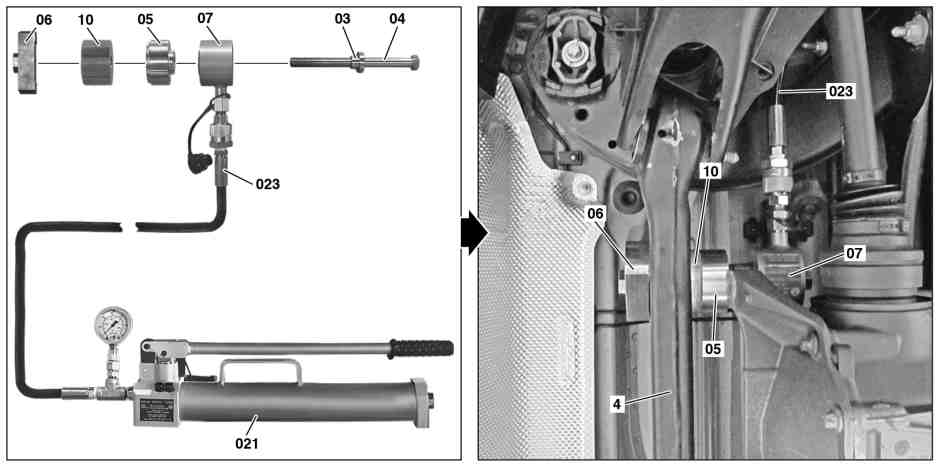

P35.31-2297-09
安装
i
需要使用的专用工具:
•
l
空心活塞筒 (07) 001 589 51 33 00
•
l
液压软管 (023) 652 589 00 33 23
•
l
手动泵 (021) 652 589 00 33 21
需要使用拔取和嵌入工具
l
204 589 01 43 00 中的以下工具:
•
l
止推件 (03) 204 589 01 43 03
•
l
芯轴 (04) 204 589 01 43 04
•
l
止动块 (06) 204 589 01 43 02
需要使用拔取和嵌入工具
l
221 589 01 43 00 中的以下工具:
•
l
止推件 (05) 221 589 01 43 05
4
l
将芯轴 (04), 止推件
l
(03), 空心活塞筒
l
(07), 止推件
l
(05), 人造橡胶轴承 (10) 和止动块
l
(06) 置于后轴支架 (4) 上.
5
将人造橡胶轴承 (10) 压入后轴支架 (4) 中.
p
l
小心地将芯轴 (04) 拧入止动块
l
(06) 中.
否则可能会损坏备胎坑.
i
如果空心活塞筒
l
(07) 已达到其最大行程, 则释放手动泵
l
(021) 处的压力, 并进一步将芯轴
l
(04) 拧入止动块
l
(06) 中, 然后重复压入步骤. 止动块 (06)
l
的形状决定了人造橡胶轴承 (10) 在后轴支架 (4) 中的止动位置.
