型号

205 （205.386/387/486/487除外）

型号

213 （213.088/089/288/289除外）

型号

253 （253.388/389/988/989/992/993除外）

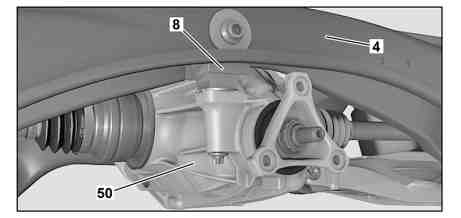

4

后轴支架

8

差速器支座

50

后轴差速器

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e
d

拆卸/安装

1

松开后轴支架 (4) 并降下, 直至可以接触到横梁前方的适配器螺栓

型号 205 （205.386/387/486/487除外）

AR35.10-P-0010LW

型号 213 （213.088/089/288/289除外）

AR35.10-P-0010LWE

型号 253 （253.388/389/988/989/992/993除外）

AR35.10-P-0010LWX

2

将后轴差速器 (50) 从差速器支座 (8) 上分开

i
安装:
安装隔离环.

n
连接后轴差速器到前部适配器

*BA35.10-P-1005-01H

3

将差速器支座 (8) 从后轴支架 (4) 上分开, 然后拆下差速器支座 (8)

n
螺栓 - 连接适配器到前横梁

*BA35.10-P-1004-01H

4

按照拆卸的相反顺序进行安装

5

测量后传动轴相对于后轴差速器 (50) 的弯曲角, 如有必要, 则进行校正

AR41.10-P-0086LW

n
后轴支架

号码

名称

型号 205

型号 213

BA35.10-P-1004-01H

螺栓 - 连接适配器到前横梁

Nm

150

150

n
后轴支架

号码

名称

型号 253

BA35.10-P-1004-01H

螺栓 - 连接适配器到前横梁

Nm

150

n
后轴支架

号码

名称

型号 205

型号 213

BA35.10-P-1005-01H

连接后轴差速器到前部适配器

后轴差速器 (钢制)

Nm

65

65

后轴差速器 (铝制)

第 1 级

Nm

40

40

第 2 级

∡°

45

45

n
后轴支架

号码

名称

型号 253

BA35.10-P-1005-01H

连接后轴差速器到前部适配器

后轴差速器 (钢制)

Nm

65

后轴差速器 (铝制)

第 1 级

Nm

40

第 2 级

∡°

45
