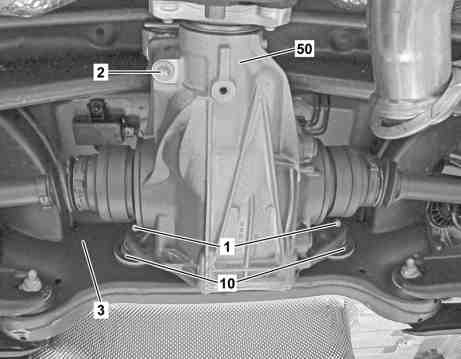

型号

213 （213.088/089/288/289除外）, 238

1

螺栓

2

螺栓

3

后轴托架

10

人造橡胶轴承

50

后轴差速器

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e
d

拆卸/安装

1

将变速箱换入空档.

2

断开高电压车载电气系统的电源.

型号 213.016/050/216

AR54.10-P-1150LHV

3

将车辆固定到车辆举升机上.

AR00.60-P-0100CW

4

拆下排气系统.

型号 213, 238 带发动机256.9

AR49.10-P-7142MSA

型号 213, 238 带发动机642

AR49.10-P-7142OGW

型号 213, 238 带发动机654

AR49.10-P-7142OLC

型号 238 带发动机274.9

AR49.10-P-7142MRC

型号 213 带发动机274.9

AR49.10-P-7142MRD

型号 213, 238 带发动机276.8

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

AR49.10-P-7142MND

型号 213 带发动机276.8

带代码598 (带传感器的汽油微粒滤清器 (OPF))

型号 238 带发动机276.8

带代码598 (带传感器的汽油微粒滤清器 (OPF))

AR49.10-P-7142MNF

型号 213, 238 带发动机264

AR49.10-P-7142MRH

型号 213, 238 带发动机656

AR49.10-P-7142OIB

型号 213 （213.088/089/288/289除外） 带发动机254

AR49.10-P-7142MRV

5

用主总成支座和支承板支撑后轴差速器 (50).

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

6

拆下螺栓 (1).

n
螺栓 - 连接后轴差速器到后横梁

*BA35.10-P-1006-01H

7

拆下螺栓 (2).

n
连接后轴差速器到前部适配器

*BA35.10-P-1005-01H

8

降下后轴差速器 (50) 直至可接触到人造橡胶轴承 (10).

p

切勿将后轴差速器 (50) 降下太多.

否则会损坏驱动轴.

9

将后轴差速器 (50) 的人造橡胶轴承 (10) 从后轴支架 (3) 中压出.

AR35.10-P-0050-02LW

l
空心活塞缸

*001589513300

l
拔取与安装工具

*221589014300

l
手动泵

*652589003321

l
液压软管（完整）

*652589003323

l
拔取和嵌入工具

*204589014300

10

按照拆卸的相反顺序进行安装.

n
后轴支架

号码

名称

型号 213

型号 238

BA35.10-P-1005-01H

连接后轴差速器到前部适配器

后轴差速器 (钢制)

Nm

65

-

后轴差速器 (铝制)

第 1 级

Nm

40

40

第 2 级

∡°

45

45

n
后轴支架

号码

名称

型号 213

型号 238

BA35.10-P-1006-01H

螺栓 - 连接后轴差速器到后横梁

Nm

170

170
