型号

213 （213.064/088/089/264/288/289除外）

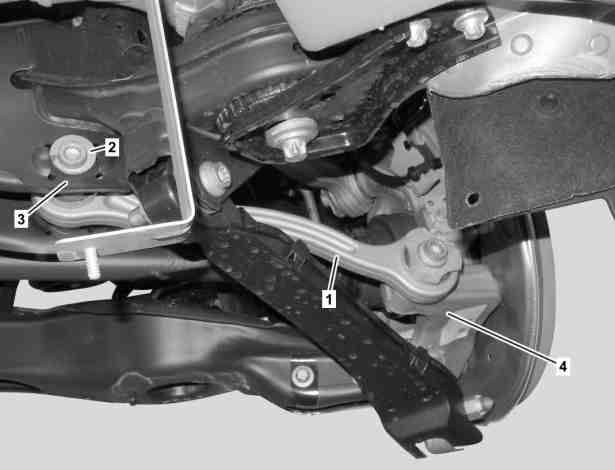

图示为车辆左侧

1

转向横拉杆

2

偏心盘

3

后轴支架

4

车轮支架

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e
d

拆卸/安装

1

拆下后轮

AR40.10-P-1102A

2

分开转向横拉杆 (1) 区域中的底板饰板

AR61.30-P-1001LWE

3

标记偏心盘 (2) 的安装位置

i
使用偏心盘 (2) 在出厂时对前束进行设置.

4

将转向横拉杆 (1) 从后轴支架 (3) 上拆下

i
安装:
遵照偏心盘 (2) 上的标记.

n
自锁螺母 - 连接转向横拉杆到后轴托架

*BA35.20-P-1002-04M

l
螺丝刀刀头

*119589001000

5

将转向横拉杆 (1) 从车轮支架 (4) 上分开并拆下

n
螺栓 - 连接转向横拉杆到车轮支架

*BA35.20-P-1001-04M

l
螺丝刀刀头

*119589001000

g

检验

6

检查转向横拉杆 (1) 的状况并确定是否有损坏迹象

如果出现故障

↓

更换转向横拉杆 (1).

7

按照拆卸的相反顺序进行安装

8

进行车轮定位检查

AR40.20-P-0200LW

n
转向横拉杆

号码

名称

型号 213

BA35.20-P-1001-04M

螺栓 - 连接转向横拉杆到车轮支架

第 1 级

Nm

50

第 2 级

∡°

90

n
转向横拉杆

号码

名称

型号 213

BA35.20-P-1002-04M

自锁螺母 - 连接转向横拉杆到后轴托架

拆卸转向横拉杆时

第 1 级

Nm

50

第 2 级

∡°

90

调节束角时

Nm

110
