型号

205 （205.064/086/087/264/286/287/364/386/387/486/487除外）

型号

213 （213.064/088/089/264/288/289除外）

型号

253 （253.388/389/988/989除外）

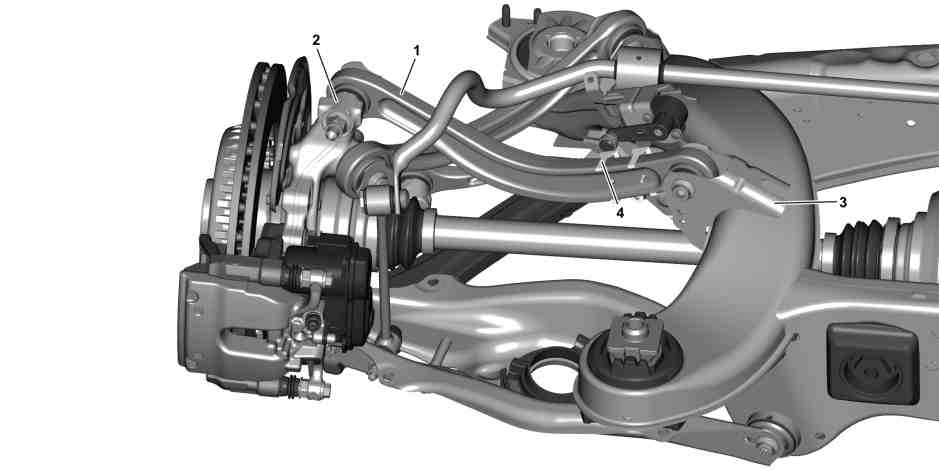

图示为车型 205

1

车轮外倾支撑

3

后轴托架

2

车轮支架

4

支架

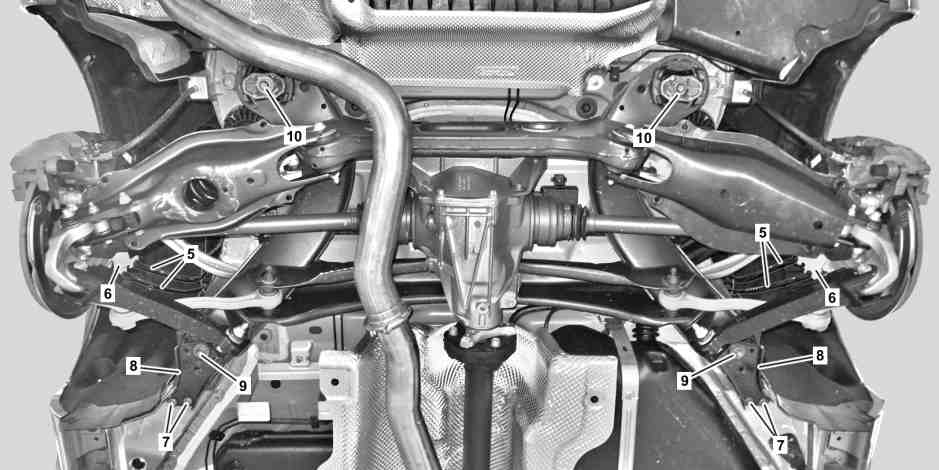

图示为车型 205

5

电线

8

止动板

6

支架

9

螺栓

7

螺栓

10

螺栓

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

关于水平高度控制的说明

型号 213.2 （213.264/288/289除外）

除了代码489 (AIRMATIC)

AH32.22-P-1001-02LWT

关于空气悬挂系统的说明

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）

带代码489 (AIRMATIC)

型号 213 （213.064/088/089/264/288/289除外）

带代码489 (AIRMATIC)

型号 253 （253.388/389/988/989/992/993除外）

带代码489 (AIR BODY CONTROL)

AH32.22-P-1000-02LW

e
d

拆卸/安装

1

将变速箱切换至位置 N 或空档

2

升起车辆, 并固定在车辆举升机上

AR00.60-P-0100CW

3

使用车辆诊断系统释放后轴空气悬挂的压力

型号 213.0 （213.064/088/089除外）

带代码489 (AIRMATIC)

型号 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

带代码489 (AIRMATIC)

a

AD00.00-P-2000-04B

4

禁用高压车载电气系统

型号 213.016/050/053/054/216

AR54.10-P-1150LHV

型号 205.012/013/047/053/054/147/212/213/247/253

AR54.10-P-1150LW

型号 253.354/954

AR54.10-P-1150LVH

5

拆下后轮

AR40.10-P-1102A

6

拆下纵梁镶板

型号 205.4 （205.486/487除外）

AR88.80-P-6000LW

7

拆下左侧和右侧底板饰板

型号 213.2 （213.264/288/289除外）

AR61.30-P-1001LWE

8

拆下对角支撑杆

型号 205.4 （205.486/487除外）

型号 213.2 （213.264/288/289除外）

n
螺栓 - 连接后部对角支撑杆到备胎坑/车身

*BA61.10-P-1008-01L

9

拆下所需的排气系统部件

型号 213 （213.064/088/089/264/288/289除外） 带发动机254

AR49.10-P-4824MRV

型号 213 （213.064/088/089/264/288/289除外） 带发动机254

AR49.10-P-4825MRV

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外） 带发动机274.9, 276

AR49.10-P-4952LW

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外） 带发动机651

AR49.10-P-7100LWB

型号 253 （253.388/389/988/989除外） 带发动机274.9, 276.8, 642, 651.9

AR49.10-P-4952RF

型号 213 （213.064/088/089/264/288/289除外） 带发动机274.9

AR49.10-P-4952MRD

型号 213 （213.064/088/089/264/288/289除外） 带发动机642

AR49.10-P-4952OGW

型号 213 （213.064/088/089/264/288/289除外） 带发动机654

AR49.10-P-4952OLC

型号 213 （213.064/088/089/264/288/289除外） 带发动机276.8

AR49.10-P-4825MND

型号 213 （213.064/088/089/264/288/289除外） 带发动机276.8

AR49.10-P-4824MND

10

将传动轴从后轴差速器上拆下, 放到一旁, 然后固定就位

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

AR41.10-P-0050LW

型号 253 （253.388/389/988/989/992/993除外）

AR41.10-P-0050LWX

11

将电线从水平传感器的支架上松开

如果已安装.

12

断开水平传感器处的电气连接器并将电线放到一旁

如果已安装.

13

松开止动板 (8) 区域中的左侧和右侧底板饰板

型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）

型号 253 （253.388/389/988/989/992/993除外） 带发动机177, 264, 274, 276, 642, 651

AR61.30-P-1001LW

型号 213 （213.064/088/089/264/288/289除外）

AR61.30-P-1001LWE

14

将左侧和右侧电线 (5) 从支架 (6) 上松开

15

将螺栓 (7) 从止动板 (8) 上拆下

n
螺栓 - 连接止动板到车身

*BA35.10-P-1003-01H

16

使用总成装置支架和固定板支撑后轴

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

17

松开螺栓 (9), 然后拆下止动板 (8)

i
切勿使用冲击扳手.

i
安装:
只能用压缩空气清洁车架地板总成的螺纹, 然后检查螺纹嵌件是否正确落座.

n
自锁螺栓 - 连接后轴支架的前部退耦元件到车架地板总成

*BA35.10-P-1001-01H

18

小心地降下后轴前部

19

松开水平传感器连杆的支架 (4), 然后放到一旁

如果已安装.

i
遵照安装位置, 切勿扭转水平传感器.

i
型号 205 （205.064/086/087/264/286/287/364/386/387/486/487除外）

支架 (4) 通过螺母固定在车轮外倾支撑 (1) 上.

20

将车轮外倾支撑 (1) 从车轮支架 (2) 上拆下

n
螺栓 - 连接车轮外倾支撑到车轮支架

*BA35.20-P-1002-02L

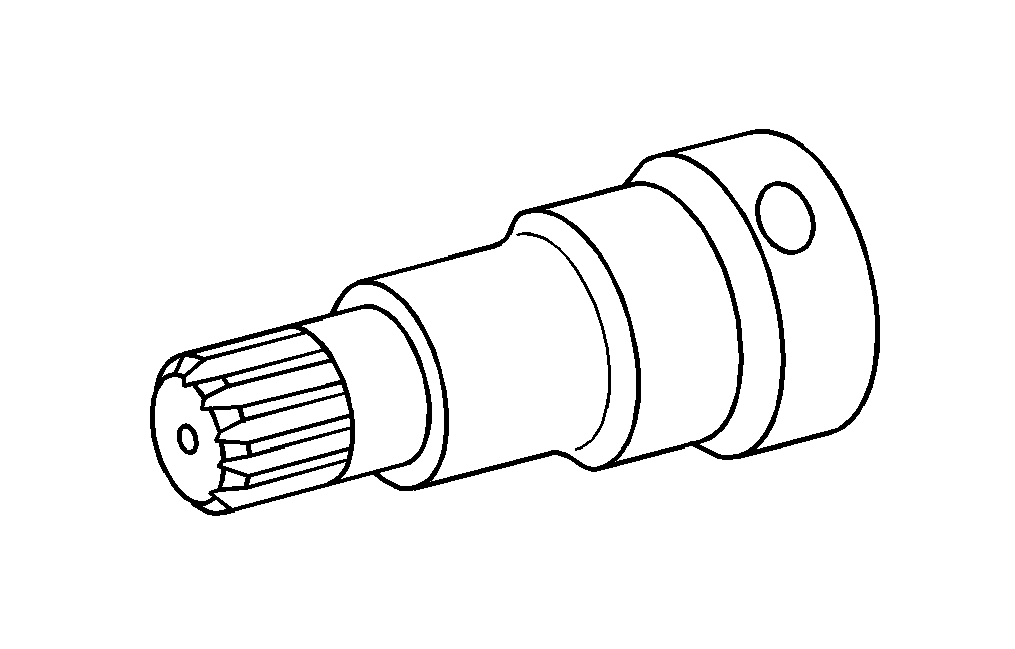

l
螺丝刀刀头

*119589001000

21

将车轮外倾支撑 (1) 从后轴支架 (3) 上分开并拆下

n
螺栓 - 连接车轮外倾支撑到后轴支架

*BA35.20-P-1001-02L

l
螺丝刀刀头

*119589001000

g

检验

22

检查车轮外倾支撑 (1) 的状况及是否损坏

如果出现故障

↓

更换车轮外倾支撑 (1).

23

按照拆卸的相反顺序进行安装

24

进行车轮定位检查

AR40.20-P-0200LW

n
后轴支架

号码

名称

型号 205

型号 213

BA35.10-P-1001-01H

自锁螺栓 - 连接后轴支架的前部退耦元件到车架地板总成

第 1 级

Nm

100

100

第 2 级: 松开

∡°

180

180

第 3 级

Nm

100

100

第 4 级

∡°

90

90

n
后轴支架

号码

名称

型号 253

BA35.10-P-1001-01H

自锁螺栓 - 连接后轴支架的前部退耦元件到车架地板总成

第 1 级

Nm

100

第 2 级: 松开

∡°

180

第 3 级

Nm

100

第 4 级

∡°

90

n
后轴支架

号码

名称

型号 205

型号 213

BA35.10-P-1003-01H

螺栓 - 连接止动板到车身

Nm

35

35

n
后轴支架

号码

名称

型号 253

BA35.10-P-1003-01H

螺栓 - 连接止动板到车身

Nm

35

n
车轮外倾支撑

号码

名称

型号 205

型号 213

BA35.20-P-1001-02L

螺栓 - 连接车轮外倾支撑到后轴支架

后轴托架 (铝制)

第 1 级

Nm

80

80

第 2 级

∡°

90

90

后轴托架 (钢制)

第 1 级

Nm

50

50

第 2 级

∡°

90

90

n
车轮外倾支撑

号码

名称

型号 253

BA35.20-P-1001-02L

螺栓 - 连接车轮外倾支撑到后轴支架

后轴托架 (铝制)

第 1 级

Nm

80

第 2 级

∡°

90

后轴托架 (钢制)

第 1 级

Nm

50

第 2 级

∡°

90

n
车轮外倾支撑

号码

名称

型号 205

型号 213

BA35.20-P-1002-02L

螺栓 - 连接车轮外倾支撑到车轮支架

第 1 级

Nm

50

50

第 2 级

∡°

90

90

n
车轮外倾支撑

号码

名称

型号 253

BA35.20-P-1002-02L

螺栓 - 连接车轮外倾支撑到车轮支架

第 1 级

Nm

50

第 2 级

∡°

90

n
车架地板总成

号码

名称

型号 205

型号 213

BA61.10-P-1008-01L

螺栓 - 连接后部对角支撑杆到备胎坑/车身

Nm

70

50
