型号

205 （205.386/387/486/487除外）

型号

213 （213.064/088/089/264/288/289除外）

型号

253 （253.388/389/988/989除外）

型号

293

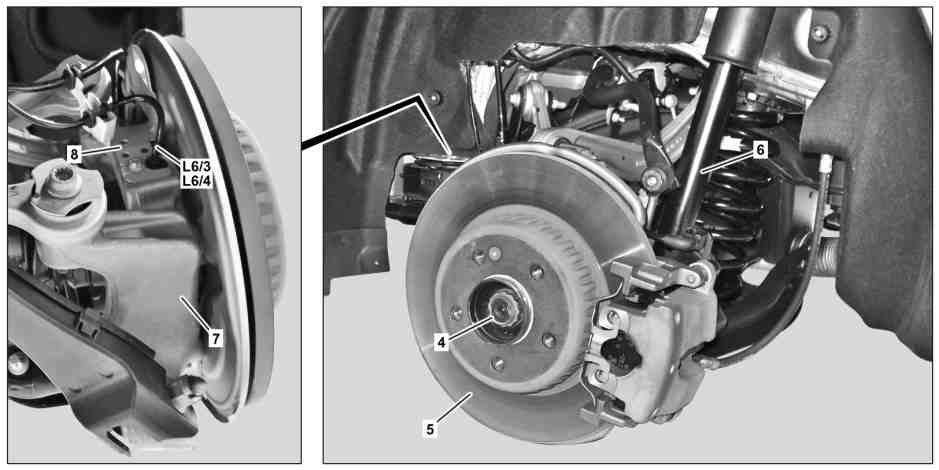

图示为车型 205, 空气悬挂系统 (AIRMATIC)/代码 (489) 除外, 车辆左侧

4

螺母

8

支架

5

制动盘

L6/3

左后轴转速传感器

6

减震器

L6/4

右后轴转速传感器

7

车轮支架

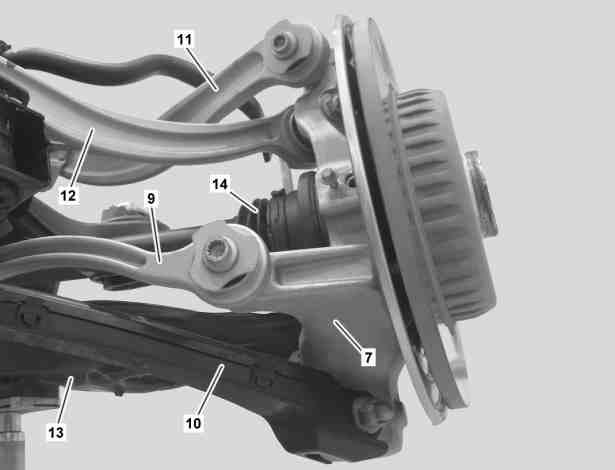

图示为车型 205 的车辆左侧

7

车轮支架

9

转向横拉杆

10

推力臂

11

车轮外倾支撑

12

推杆

13

弹簧控制臂

14

后半轴

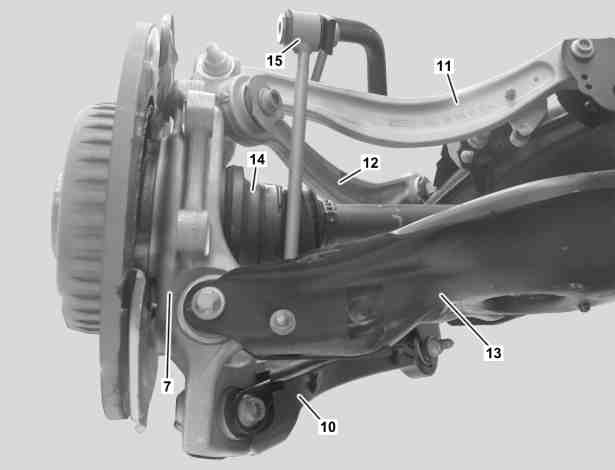

图示为车型 205.040 的车辆左侧

7

车轮支架

10

推力臂

11

车轮外倾支撑

12

支撑杆

13

弹簧控制臂

14

后半轴

15

稳定杆连杆

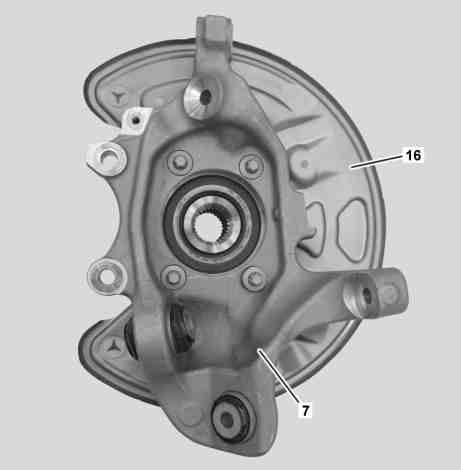

图示为车型 205.040

7

车轮支架

16

制动器盖板

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

关于水平高度控制的说明

型号 213.2 （213.264/288/289除外）

除了代码489 (AIRMATIC)

型号 253.992/993

型号 293

AH32.22-P-1001-02LWT

关于空气悬挂系统的说明

型号 205 （205.386/387/486/487除外）

带代码489 (AIRMATIC)

型号 213 （213.064/088/089/264/288/289除外）

带代码489 (AIRMATIC)

型号 253 （253.388/389/988/989除外）

带代码489 (AIR BODY CONTROL)

AH32.22-P-1000-02LW

e

拆卸

1

将车辆固定到车辆举升机上.

AR00.60-P-1006A

2

将轮毂盖从相应后轮上拆下.

如需拆下后轮,

↓

拆下相应后轮, 然后再次安装.

AR40.10-P-1102A

3

将螺母 (4) 从后半轴 (14) 上松开.

4

拆下相应的后轮.

AR40.10-P-1102A

5

将螺母 (4) 从后半轴 (14) 上拆下.

6.1

拆下后轴弹簧.

型号 205 （205.386/387/486/487除外）

除了代码489 (AIRMATIC)

型号 213.0 （213.064/088/089除外）

除了代码489 (AIRMATIC)

型号 213.1

除了代码489 (AIRMATIC)

型号 253 （253.388/389/988/989除外）

除了代码489 (AIR BODY CONTROL)

AR32.20-P-0230LW

6.2

使用车辆诊断系统释放后轴空气悬挂的压力.

型号 205 （205.386/387/486/487除外）

带代码489 (AIRMATIC)

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

型号 253 （253.388/389/988/989除外）

带代码489 (AIR BODY CONTROL)

型号 293

a

型号 293

AD00.00-P-2000-06FR

a

型号 205 （205.386/387/486/487除外）

带代码489 (AIRMATIC)

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

型号 253 （253.388/389/988/989除外）

带代码489 (AIR BODY CONTROL)

AD00.00-P-2000-04B

7

拆下制动盘 (5).

型号 205 （205.386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.388/389/988/989除外）

AR42.10-P-0220EWE

型号 293

AR42.10-P-0240EQ

8

将支架 (8) 连同后轴转速传感器 (L6/3, L6/4) 一起从车轮支架 (7) 上拆下, 然后在保持电线连接的情况下放到一旁.

9

用主总成支架和支承板升起车轮支架 (7), 直到后半轴 (14) 基本水平.

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

10

将转向横拉杆 (9) 从车轮支架 (7) 上分开.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

l

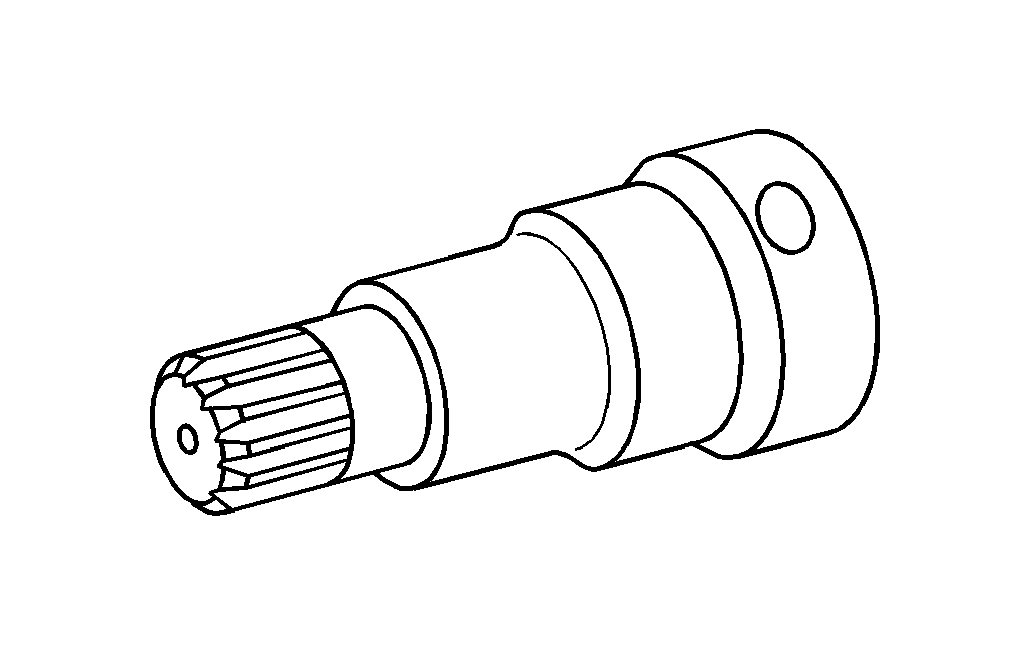

螺丝刀刀头

*119589001000

11

将推力臂 (10) 从车轮支架 (7) 上分开.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

l
螺丝刀刀头

*119589001000

12

将车轮外倾支撑 (11) 从车轮支架 (7) 上分开.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

l
螺丝刀刀头

*119589001000

13

将支撑杆 (12) 从车轮支架 (7) 上分开.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

l
螺丝刀刀头

*119589001000

14

将饰板从弹簧控制臂 (13) 上拆下.

15

将减震器 (6) 从弹簧控制臂 (13) 上分开.

16.1

将稳定杆连杆 (15) 从弹簧控制臂 (13) 上分开.

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.388/389/988/989除外）

型号 293

16.2

将稳定杆连杆 (15) 从车轮支架 (7) 上拆下.

型号 205.086/087/286/287

17

降下主总成支架.

18

将弹簧控制臂 (13) 从车轮支架 (7) 上分开.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

l
螺丝刀刀头

*119589001000

19

将车轮支架 (7) 从后半轴 (14) 上拆下.

如果后半轴 (14) 在后半轴凸缘中稳固落座,

↓

将后半轴 (14) 从后半轴凸缘上分开

型号 205 （205.386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.388/389/988/989除外）

型号 205 （205.386/387/486/487除外）

型号 253 （253.388/389/988/989除外）

AR35.30-P-0115-03LF

型号 213 （213.064/088/089/264/288/289除外）

AR35.30-P-0115-03OLC

l
支架

*210589014000

l
拔取和嵌入工具

*210589034300

20

将制动器盖板 (16) 从车轮支架 (7) 上分开.

更换车轮支架 (7) 或制动器盖板 (16) 时.

d

安装

21

将制动器盖板 (16) 安装到车轮支架 (7) 上.

更换车轮支架 (7) 或制动器盖板 (16) 时.

n
型号 205 （205.386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外） 带发动机256, 264, 274, 276, 642, 654, 656

型号 253 （253.388/389/988/989除外）

型号 293螺钉/螺栓 - 连接后轴制动器盖板到轮毂/转子总成

*BA42.10-P-1004-06J

22

将新的后半轴凸缘压入车轮支架 (7) 角接触球轴承中的极限位置.

更换车轮支架 (7) 时.

型号 205 （205.386/387/486/487除外）

型号 253 （253.388/389/988/989除外）

型号 293

AR35.20-P-0130LW

型号 213 （213.064/088/089/264/288/289除外）

AR35.20-P-0130OLC

i
新的车轮支架 (7) 与角接触球轴承一起提供.

不要将角接触球轴承从新的车轮支架 (7) 上拆下.

23

将车轮支架 (7) 安装到后半轴 (14) 上.

如果后半轴 (14) 无法安装,

↓

将后半轴 (14) 滑到后半轴凸缘中.

型号 205 （205.386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.388/389/988/989除外）

型号 213 （213.064/088/089/264/288/289除外）

AR35.30-P-0115-03OLC

型号 205 （205.386/387/486/487除外）

型号 253 （253.388/389/988/989除外）

AR35.30-P-0115-03LF

l
支架

*210589014000

l
拔取和嵌入工具

*210589034300

24

将弹簧控制臂 (13) 安装到车轮支架 (7) 上.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

i
先不要拧紧螺纹连接.

n
螺栓 - 连接弹簧控制臂到车轮支架

*BA35.20-P-1002-01I

l
螺丝刀刀头

*119589001000

25

用主总成支架和支承板升起车轮支架 (7), 直到后半轴 (14) 基本水平.

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

26.1

将稳定杆连杆 (15) 安装到弹簧控制臂 (13) 上.

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.388/389/988/989除外）

型号 293

i
先不要拧紧螺纹连接.

26.2

将扭杆连杆 (15) 安装到车轮支架 (7) 上.

型号 205.086/087/286/287

i
先不要拧紧螺纹连接.

27

将减震器 (6) 安装到弹簧控制臂 (13) 上.

i
先不要拧紧螺纹连接.

28

将支撑杆 (12) 安装到车轮支架 (7) 上

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

i
先不要拧紧螺纹连接.

l
螺丝刀刀头

*119589001000

29

将车轮外倾支撑 (11) 安装到车轮支架 (7) 上.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

i
先不要拧紧螺纹连接.

l
螺丝刀刀头

*119589001000

30

将推力臂 (10) 安装到车轮支架 (7) 上.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

i
先不要拧紧螺纹连接.

l
螺丝刀刀头

*119589001000

31

将转向横拉杆 (9) 安装到车轮支架 (7) 上.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

n
螺栓 - 连接转向横拉杆到车轮支架

*BA35.20-P-1001-04M

l
螺丝刀刀头

*119589001000

32

将推力臂 (10) 的螺纹连接拧紧到车轮支架 (7) 上.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

n
型号 293螺栓 - 连接推力臂到车轮支架

*BA35.20-P-1002-05L

n
型号 205 （205.386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.388/389/988/989除外）螺栓 - 连接推杆到车轮支架

*BA35.20-P-1002-05J

l
螺丝刀刀头

*119589001000

33

将车轮外倾支撑 (11) 的螺纹连接拧紧到车轮支架 (7) 上.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

n
螺栓 - 连接车轮外倾支撑到车轮支架

*BA35.20-P-1002-02L

l
螺丝刀刀头

*119589001000

34

将推杆 (12) 的螺纹连接拧紧到车轮支架 (7) 上.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

n
型号 293螺栓 - 连接支撑杆到车轮支架

*BA35.20-P-1002-03N

n
型号 205 （205.386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.388/389/988/989除外）螺栓 - 连接支撑杆到车轮支架

*BA35.20-P-1002-03L

l
螺丝刀刀头

*119589001000

35

将减震器 (6) 的螺纹连接拧紧到弹簧控制臂 (13) 上.

n
自锁螺母 - 连接减震器到弹簧控制臂

*BA32.25-P-1001-03P

36.1

将稳定杆连杆 (15) 的螺纹连接拧紧到弹簧控制臂 (13) 上.

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.388/389/988/989除外）

型号 293

n
型号 293螺母 - 连接扭杆连杆到弹簧连杆

*BA32.35-P-1003-03F

n
型号 205 （205.086/087/286/287/386/387/486/487除外）

带代码489 (AIRMATIC)

型号 205 （205.086/087/286/287/386/387/486/487除外）

除了代码489 (AIRMATIC)

型号 213 （213.064/088/089/264/288/289除外）

带代码489 (AIRMATIC)

型号 213 （213.064/088/089/264/288/289除外）

除了代码489 (AIRMATIC)螺母 - 连接扭杆连杆到弹簧控制臂

*BA32.20-P-1003-04S

n
型号 253 （253.388/389/988/989除外）

带代码489 (AIR BODY CONTROL)

型号 253 （253.388/389/988/989除外）

除了代码489 (AIR BODY CONTROL)螺母 - 连接扭杆连杆到弹簧控制臂

*BA32.20-P-1003-04T

36.2

将稳定杆连杆 (15) 的螺纹连接拧紧到车轮支架 (7) 上.

型号 205.086/087/286/287

n
螺栓 - 连接扭杆连杆到车轮支架

*BA32.20-P-1004-04S

37

将弹簧控制臂 (13) 的螺纹连接拧紧到车轮支架 (7) 上.

i
如果安装了带多边套管的螺栓, 使用螺丝刀刀头
l
.

n
螺栓 - 连接弹簧控制臂到车轮支架

*BA35.20-P-1002-01I

l
螺丝刀刀头

*119589001000

38

降下主总成支架.

39

将支架 (8) 连同后轴转速传感器 (L6/3, L6/4) 一起安装到车轮支架 (7) 上.

n
螺栓 - 连接转速传感器到车轮支架

*BA42.30-P-1001-02K

40

安装制动盘 (5).

型号 205 （205.386/387/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.388/389/988/989除外）

AR42.10-P-0220EWE

型号 293

AR42.10-P-0240EQ

41.1

安装后轴弹簧.

型号 205 （205.386/387/486/487除外）

除了代码489 (AIRMATIC)

型号 213.0 （213.064/088/089除外）

除了代码489 (AIRMATIC)

型号 213.1

除了代码489 (AIRMATIC)

型号 253 （253.388/389/988/989除外）

除了代码489 (AIR BODY CONTROL)

AR32.20-P-0230LW

41.2

使用车辆诊断系统对后轴空气弹簧进行充注.

型号 205 （205.386/387/486/487除外）

带代码489 (AIRMATIC)

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

型号 253 （253.388/389/988/989除外）

带代码489 (AIR BODY CONTROL)

型号 293

a

型号 205 （205.386/387/486/487除外）

带代码489 (AIRMATIC)

型号 213.0 （213.064/088/089除外）, 213.1

带代码489 (AIRMATIC)

型号 213.2 （213.264/288/289除外）

型号 253 （253.388/389/988/989除外）

带代码489 (AIR BODY CONTROL)

AD00.00-P-2000-04B

a

型号 293

AD00.00-P-2000-06FR

42

定位后半轴 (14) 的螺母 (4).

43

安装后轮.

AR40.10-P-1102A

44

拧紧后半轴 (14) 的螺母 (4).

n
螺母 - 连接后半轴到车轮轴承

*BA35.30-P-1001-01N

45

将轮毂盖固定到后轮上.

46

将车辆从车辆举升机上松开.

AR00.60-P-1006A

o

测量

47

进行底盘校正.

AR40.20-P-0200LW

n
后轴扭杆

号码

名称

型号 205 （205.086/087/286/287/386/387/486/487除外）

除了代码489 (AIRMATIC)

型号 205 （205.086/087/286/287/386/387/486/487除外）

带代码489 (AIRMATIC)

BA32.20-P-1003-04S

螺母 - 连接扭杆连杆到弹簧控制臂

第 1 级

Nm

20

35

第 2 级

∡°

180

120

n
后轴扭杆

号码

名称

型号 213 （213.088/089/288/289除外）

除了代码489 (AIRMATIC)

型号 213 （213.088/089/288/289除外）

带代码489 (AIRMATIC)

BA32.20-P-1003-04S

螺母 - 连接扭杆连杆到弹簧控制臂

第 1 级

Nm

20

35

第 2 级

∡°

180

120

n
后轴扭杆

号码

名称

型号 253 （253.388/389/988/989除外）

除了代码489 (AIR BODY CONTROL)

型号 253 （253.388/389/988/989除外）

带代码489 (AIR BODY CONTROL)

BA32.20-P-1003-04T

螺母 - 连接扭杆连杆到弹簧控制臂

第 1 级

Nm

20

35

第 2 级

∡°

180

120

n
后轴扭杆

号码

名称

型号 205.086/087/286/287/386/387/486/487

BA32.20-P-1004-04S

螺栓 - 连接扭杆连杆到车轮支架

Nm

50

n
后轴减震器

号码

名称

型号 205

型号 213

BA32.25-P-1001-03P

自锁螺母 - 连接减震器到弹簧控制臂

空气悬挂

第 1 级

Nm

100

100

第 2 级

∡°

90

90

钢悬挂

第 1 级

Nm

45

60

第 2 级

∡°

90

60

n
后轴减震器

号码

名称

型号 253

型号 293

BA32.25-P-1001-03P

自锁螺母 - 连接减震器到弹簧控制臂

空气悬挂

第 1 级

Nm

100

100

第 2 级

∡°

90

90

钢悬挂

第 1 级

Nm

45

-

第 2 级

∡°

90

-

n
后轴稳定杆

号码

名称

型号 293

BA32.35-P-1003-03F

螺母 - 连接扭杆连杆到弹簧连杆

第 1 级

Nm

25

第 2 级

∡
0

180

n
转向横拉杆

号码

名称

型号 205

型号 213

BA35.20-P-1001-04M

螺栓 - 连接转向横拉杆到车轮支架

第 1 级

Nm

50

50

第 2 级

∡°

90

90

n
转向横拉杆

号码

名称

型号 253

型号 293

BA35.20-P-1001-04M

螺栓 - 连接转向横拉杆到车轮支架

第 1 级

Nm

50

50

第 2 级

∡°

90

90

n
弹簧控制臂

号码

名称

型号 205

型号 213

BA35.20-P-1002-01I

螺栓 - 连接弹簧控制臂到车轮支架

第 1 级

Nm

80

80

第 2 级

∡°

90

90

n
弹簧控制臂

号码

名称

型号 253

型号 293

BA35.20-P-1002-01I

螺栓 - 连接弹簧控制臂到车轮支架

第 1 级

Nm

80

80

第 2 级

∡°

90

90

n
车轮外倾支撑

号码

名称

型号 205

型号 213

BA35.20-P-1002-02L

螺栓 - 连接车轮外倾支撑到车轮支架

第 1 级

Nm

50

50

第 2 级

∡°

90

90

n
车轮外倾支撑

号码

名称

型号 253

型号 293

BA35.20-P-1002-02L

螺栓 - 连接车轮外倾支撑到车轮支架

第 1 级

Nm

50

50

第 2 级

∡°

90

90

n
支撑杆

号码

名称

型号 205

型号 213

BA35.20-P-1002-03L

螺栓 - 连接支撑杆到车轮支架

M12

第 1 级

Nm

50

50

第 2 级

∡°

90

90

n
支撑杆

号码

名称

型号 253

BA35.20-P-1002-03L

螺栓 - 连接支撑杆到车轮支架

M12

第 1 级

Nm

50

第 2 级

∡°

90

n
支撑杆

号码

名称

型号 293

BA35.20-P-1002-03N

螺栓 - 连接支撑杆到车轮支架

M12

第 1 级

Nm

50

第 2 级

∡°

90

n
推力臂

号码

名称

型号 205

型号 213

BA35.20-P-1002-05J

螺栓 - 连接推杆到车轮支架

第 1 级

Nm

50

50

第 2 级

∡°

90

90

n
推力臂

号码

名称

型号 253

BA35.20-P-1002-05J

螺栓 - 连接推杆到车轮支架

第 1 级

Nm

50

第 2 级

∡°

90

n
推力臂

号码

名称

型号 293

BA35.20-P-1002-05L

螺栓 - 连接推力臂到车轮支架

第 1 级

Nm

50

第 2 级

∡°

90

n
后桥轴

号码

名称

型号 205

型号 213

BA35.30-P-1001-01N

螺母 - 连接后半轴到车轮轴承

Nm

350

350

n
后桥轴

号码

名称

型号 253

型号 293

BA35.30-P-1001-01N

螺母 - 连接后半轴到车轮轴承

Nm

350

390

n
制动盘, 制动器盖板

号码

名称

型号 205

型号 213 带发动机256, 264, 274, 276, 642, 654, 656

BA42.10-P-1004-06J

螺钉/螺栓 - 连接后轴制动器盖板到轮毂/转子总成

M6

Nm

8

20

n
制动盘, 制动器盖板

号码

名称

型号 253

型号 293

BA42.10-P-1004-06J

螺钉/螺栓 - 连接后轴制动器盖板到轮毂/转子总成

M6

Nm

8

20

n
后轴转速传感器

号码

名称

型号 205

型号 213

BA42.30-P-1001-02K

螺栓 - 连接转速传感器到车轮支架

Nm

8

8

n
后轴转速传感器

号码

名称

型号 253

型号 293

BA42.30-P-1001-02K

螺栓 - 连接转速传感器到车轮支架

Nm

8

8
