型号

213

更改提示

07.02.2017

用于橡胶件的润滑膏, 新增.

操作步骤 3

检修工具

号码

名称

订单号

BR00.45-Z-1002-06A

润滑膏, 橡胶件 2.5 kg, DBL 6867.00

A 000 989 01 60

1

使用拔取和嵌入工具
l

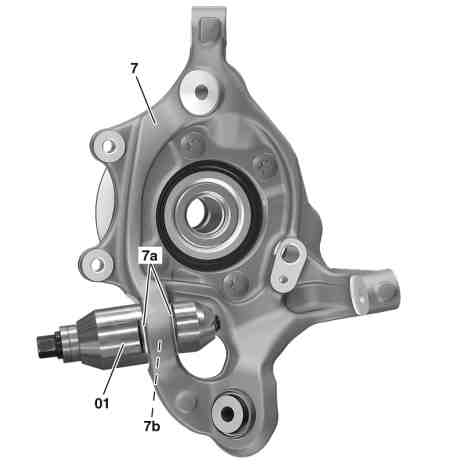

(01) 将支撑接头 (7a) 从车轮支架 (7) 中拉出.

2

l
将拔取和嵌入工具 (01) 连同支撑接头 (7a) 一起拆下.

3

在支撑接头 (7a) 的防尘罩上涂抹润滑膏.

4

l

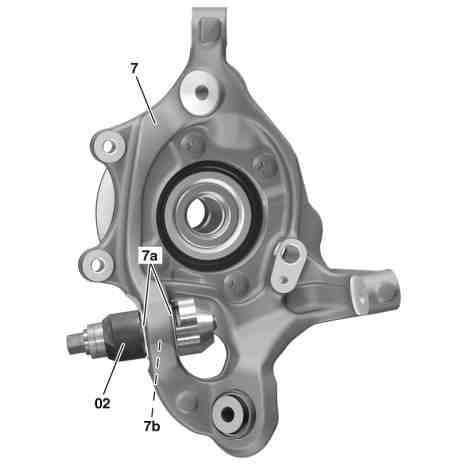

将嵌入工具 (02) 连同支撑接头 (7a) 一起放到车轮支架 (7) 处.

p
将支撑接头 (7a) 的防尘罩完全放到嵌入工具
l
(02) 的止推件中.

否则会损坏防尘罩.

5

使用嵌入工具
l
(02) 沿行驶方向将支撑接头 (7a) 拉入车轮支架 (7) 中.

i
当支撑接头 (7a) 落座在车轮支架孔 (7b) 的中央时, 则为拉入正确.
