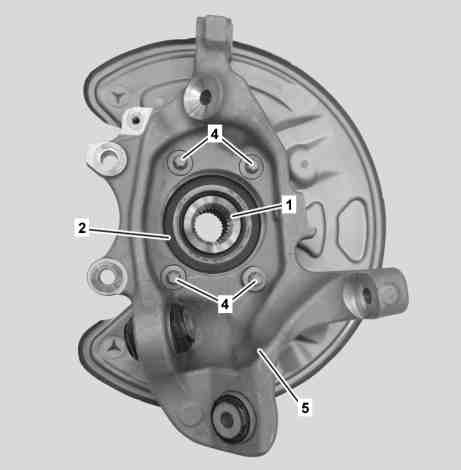

型号

213, 238

1

后轴身凸缘

2

角接触球轴承

4

螺栓

5

车轮支架

1

后轴身凸缘

2

角接触球轴承

3

推杆

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

e

拆卸

1

拆下车轮支架 (5)

型号 213, 238

型号 213 （213.064/088/089/164/264/288/289除外）

AR35.20-P-0115LW

型号 238

AR35.20-P-0115LWO

2

拆下螺栓 (4), 然后将角接触球轴承 (2) 连同后轴身凸缘 (1) 一起从车轮支架 (5) 中取出

m

清洁

3

清洁车轮支架 (5) 中的出水口

型号 213

AR35.20-P-0115-03CW

型号 238

AR35.20-P-0115-03LWO

4

清洁车轮支架 (5) 上的接触面

d

安装

5

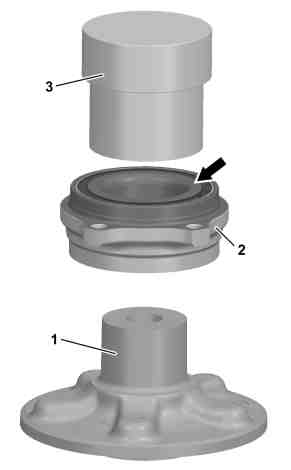

用推杆 (3) 将新的角接触球轴承 (2) 压到新的后轴身凸缘 (1) 上直到达到极限位置

更换角接触球轴承 (2) 时.

p

推杆
l
 (3) 必须平稳的置于角接触球轴承 (2) 上的内部轴承壳 (箭头所示) .

否则会发生损坏.

i
一定要更换后轴身凸缘 (1).

l
推杆

*211589004304

6

将角接触球轴承 (2) 连同后轴身凸缘 (1) 一起插入车轮支架 (5) 中

7

拧入螺栓 (4) 并以对角方式拧紧

n
螺栓 - 连接车轮轴承到车轮支架

*BA35.20-P-1001-06E

8

安装车轮支架 (5)

型号 213, 238

型号 213 （213.064/088/089/164/264/288/289除外）

AR35.20-P-0115LW

型号 238

AR35.20-P-0115LWO

n
轮毂

号码

名称

型号 213

型号 238

BA35.20-P-1001-06E

螺栓 - 连接车轮轴承到车轮支架

M10x41

Nm

70

70

M12x30, 带锥形件

第 1 级

Nm

80

-

第 2 级

∡°

45

-

M12x35, 不带锥形件

第 1 级

Nm

60

-

第 2 级

∡°

45

-
