AR - 拆卸/安装插接式后半轴-爱扳手

型号

213 （213.088/089/288/289除外）, 238

更改提示

24.10.2017

加注容积

BF35.31-P-1001-02D

2

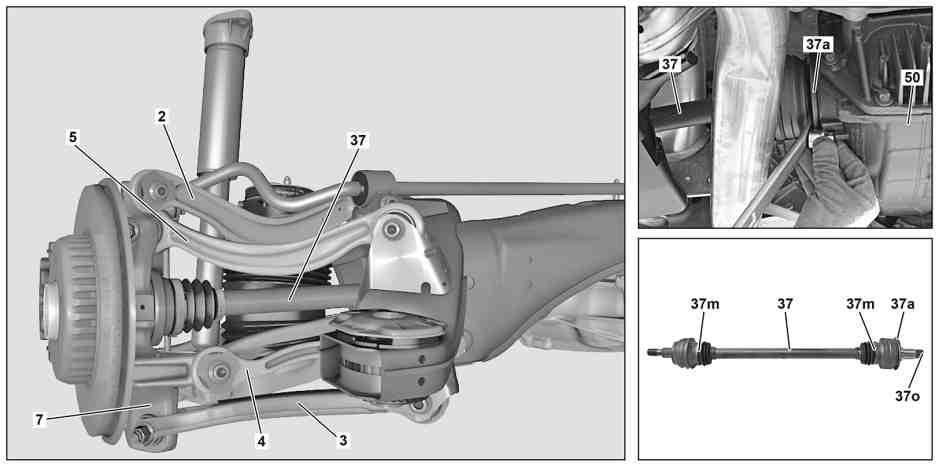

车轮外倾支撑

7

车轮支架

37o

固定环

3

推力臂

37

后半轴

37m

防尘罩

4

转向横拉杆

37a

保护环

50

后轴差速器

5

支撑杆

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e
d

拆卸/安装

1

将车辆固定到车辆举升机上

AR00.60-P-0100CW

2

拆下相应的后轮总成

AR40.10-P-1102A

3

分开后半轴 (37) 的凸缘螺母

i
安装:
更换凸缘螺母, 然后在拧紧后固定.

n
螺母 - 连接后半轴到车轮轴承

*BA35.30-P-1001-01N

4

将塑料盖从弹簧控制臂上分开

5

提升车轮支架 (7), 直至后半轴 (37) 几乎水平

i
安装:
拧紧支撑杆 (5), 车轮外倾支撑 (2), 推力臂 (3) 和转向横拉杆 (4) 的螺纹连接.

n
型号 238螺栓 - 连接支撑杆到车轮支架

*BA35.20-P-1002-03M

n
型号 238螺栓 - 连接车轮外倾支撑到车轮支架

*BA35.20-P-1002-02M

n
型号 238螺栓 - 连接推杆到车轮支架

*BA35.20-P-1002-05K

n
自锁螺母 - 连接转向横拉杆到后轴托架

*BA35.20-P-1002-04M

n
型号 213 （213.088/089/288/289除外）螺栓 - 连接推杆到车轮支架

*BA35.20-P-1002-05J

n
型号 213 （213.088/089/288/289除外）螺栓 - 连接车轮外倾支撑到车轮支架

*BA35.20-P-1002-02L

n
型号 213 （213.088/089/288/289除外）螺栓 - 连接支撑杆到车轮支架

*BA35.20-P-1002-03L

6

将车轮外倾支撑 (2) 从车轮支架 (7) 上分开

i
安装:
松松地拧上螺栓连接.

7

将推力臂 (3) 从车轮支架 (7) 上分开

i
安装:
松松地拧上螺栓连接.

8

将转向横拉杆 (4) 从车轮支架 (7) 上

i
安装:
松松地拧上螺栓连接.

9

将支撑杆 (5) 从车轮支架 (7) 上分开

i
安装:
松松地拧上螺栓连接.

10

将转速传感器的电线从车轮支架 (7) 的支架和车轮拱罩的支架上松开

11

将电气连接器从电动驻车制动器促动马达上断开, 直至可以接触到电线

型号 213 （213.088/089/288/289除外）

AR42.20-P-0600LW

型号 238

AR42.20-P-0600LWO

12

将后轴上减震器阀门单元的电线从车轮支架 (7) 的支架和车轮拱罩的支架上松开

13

降下车轮支架 (7)

i
安装:
提升车轮支架 (7), 直至后半轴 (37) 几乎水平.

14

折合车轮支架 (7), 然后将后半轴 (37) 从后半轴凸缘中拉出

如果后半轴 (37) 较难拆下

↓

将后半轴 (37) 从后轴身凸缘中压出.

AR35.30-P-0115-03OLC

l
拔取和嵌入工具

*210589034300

l
支架

*210589014000

15

将后半轴 (37) 从后轴差速器 (50) 中撬出

i
切勿将装配杆放在保护环 (37a) 上. 将装配杆 (例如使用套筒扳手) 支撑在后轴差速器 (50) 上.

16

拆下后半轴 (37)

i
安装:
更换内花键部分上的固定环 (37o).

17

检查等速万向节

出现轴向或径向游隙时

↓

更换后半轴 (37).

18

检查防尘罩 (37m)

如果发生泄漏或损坏

↓

更换相关的防尘罩 (37m).

AR35.30-P-0662-01OLC

j
万向节壳体的加注容积

*BF35.30-P-1001-01G

19

检查后轴差速器 (50) 中的侧面径向轴密封环

如果发生泄漏或损坏

↓

更换后轴差速器 (50) 上的侧面径向轴密封环.

AR35.30-P-4651OLC

20

按照拆卸的相反顺序进行安装

21

检查后轴差速器 (50) 中的机油液位, 如有必要, 则进行校正.

AR35.31-P-0520-08OLC

j
型号 213 （213.088/089/288/289除外）

带代码700 (中国本地技术内容)加注容积

*BF35.31-P-1002-02C

j
型号 213 （213.088/089/288/289除外）

除了代码700 (中国本地技术内容)加注容积

*BF35.31-P-1001-02C

j
型号 238加注容积

*BF35.31-P-1001-02D

n
后轴差速器的加油螺塞

*BA35.31-P-1002-02H

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

密封剂, Omnifit 100H (50 g)

*BR00.45-Z-1061-01A

22

进行车轮定位检查

型号 213 （213.088/089/288/289除外）

AR40.20-P-0200LW

型号 238

AR40.20-P-0200LWO

n
车轮外倾支撑

号码

名称

型号 213

BA35.20-P-1002-02L

螺栓 - 连接车轮外倾支撑到车轮支架

第 1 级

Nm

50

第 2 级

∡°

90

n
车轮外倾支撑

号码

名称

型号 238

BA35.20-P-1002-02M

螺栓 - 连接车轮外倾支撑到车轮支架

第 1 级

Nm

50

第 2 级

∡°

90

n
支撑杆

号码

名称

型号 213

BA35.20-P-1002-03L

螺栓 - 连接支撑杆到车轮支架

M12

第 1 级

Nm

50

第 2 级

∡°

90

n
支撑杆

号码

名称

型号 238

BA35.20-P-1002-03M

螺栓 - 连接支撑杆到车轮支架

第 1 级

Nm

50

第 2 级

∡°

90

n
转向横拉杆

号码

名称

型号 213

型号 238

BA35.20-P-1002-04M

自锁螺母 - 连接转向横拉杆到后轴托架

拆卸转向横拉杆时

第 1 级

Nm

50

第 2 级

∡°

90

调节束角时

Nm

110

n
推力臂

号码

名称

型号 213

BA35.20-P-1002-05J

螺栓 - 连接推杆到车轮支架

第 1 级

Nm

50

第 2 级

∡°

90

n
推力臂

号码

名称

型号 238

BA35.20-P-1002-05K

螺栓 - 连接推杆到车轮支架

第 1 级

Nm

50

第 2 级

∡°

90

n
后桥轴

号码

名称

型号 213

型号 238

BA35.30-P-1001-01N

螺母 - 连接后半轴到车轮轴承

Nm

350

n
后轴差速器壳体

号码

名称

型号 213

型号 238

BA35.31-P-1002-02H

后轴差速器的加油螺塞

Nm

50

j
后半轴, 插入式轴

号码

名称

型号 213

插入式轴

型号 238

插入式轴

BF35.30-P-1001-01G

万向节壳体的加注容积

Ø82

g

80

Ø95

g

100

Ø102

g

120

Ø106

g

130

Ø112

g

140

Ø116

g

150

j
后轴差速器

号码

名称

型号 213 （213.088/089/288/289除外）

除了代码700 (中国本地技术内容)

BF35.31-P-1001-02C

加注容积

ALU 后轴差速器 183

Liter

0,8

表

BB00.40-P-0239-71A

ALU 后轴差速器 197

Liter

0,9

表

BB00.40-P-0239-71A

ALU 后轴差速器 205

Liter

1,0

表

BB00.40-P-0239-71A

后轴差速器 215

Liter

1,1

表

BB00.40-P-0235-07A

j
后轴差速器

号码

名称

型号 238

BF35.31-P-1001-02D

加注容积

ALU 后轴差速器 183

Liter

0,8

表

BB00.40-P-0239-71A

ALU 后轴差速器 197

Liter

0,9

表

BB00.40-P-0239-71A

ALU 后轴差速器 205

Liter

1,0

表

BB00.40-P-0239-71A

j
后轴差速器

号码

名称

型号 213 （213.088/089/288/289除外）

带代码700 (中国本地技术内容)

BF35.31-P-1002-02C

加注容积

后轴差速器 200 C

Liter

1,0

指定变速箱油的概述

BB00.40-P-0231-01A

参考, 许可的车轴齿轮油

BB00.40-P-0235A

检修工具

号码

名称

订单号

BR00.45-Z-1046-04A

Loctite 7063 (400 ml) 清洁喷雾

A 001 986 71 71 09

BR00.45-Z-1061-01A

密封剂, Omnifit 100H (50 g)

A 002 989 23 71
