型号

213, 238

j
后半轴, 插入式轴

号码

名称

型号 213

插入式轴

型号 238

插入式轴

BF35.30-P-1001-01G

万向节壳体的加注容积

直径 82

g

80

80

直径 95

g

100

100

直径 102

g

120

120

直径 106

g

130

130

直径 112

g

140

140

直径 116

g

150

150

1

使用夹爪保护垫块将后半轴夹到虎钳中.

2

用手弓锯径向锯开窝形油封 (37i) 压入边上的凹槽, 以形成一个槽口.

p
要小心地锯开.

否则, 会损坏万向节环 (37c).

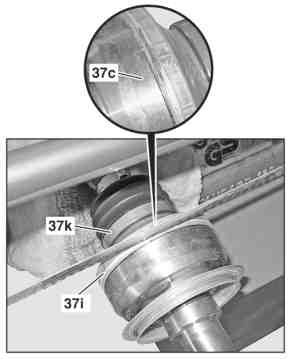

3

使用螺丝刀撬起槽口区域.

4

从较远的一端开始, 使用合适的钳子松开窝形油封 (37i), 直至能够将窝形油封 (37i) 从万向节环 (37c) 上提起.

i
在标记各部件的彼此相对位置之前, 确保后半轴不会从万向节环 (37c) 中掉出.

5

标记后半轴相对于万向节环 (37c) 的安装位置.

6

拆下夹子 (37k).

7

将防尘罩 (37l) 连同窝形油封 (37i) 一起拉出万向节环 (37c), 然后滑回到后半轴上.

i
更换两个防尘罩 (37l) 时, 可将相对的防尘罩 (37l) 推到后半轴上.

8

更换万向节环 (37c) 上的 O 形环.

p
切勿在 O 形环上涂抹机油或润滑脂.

否则, 万向节环 (37c) 上的窝形油封 (37i) 可能会转动.

i
在 O 形环上擦酒精, 以便安装窝形油封 (37i).

9

将窝形油封 (37i) 连同夹子 (37k) 一起安装, 然后滑至万向节环 (37c) 的末端. 如有必要, 用塑料锤轻敲以便完全入位.

p
小心地推上窝形油封 (37i).

否则, 会损坏 O 形环.

10

沿圆周敲打四次 (每偏移 90° 敲打一次), 将窝形油封 (37i) 固定到万向节环 (37c) 的圆周凹槽内.

11

通过用锤子均匀敲打, 将窝形油封 (37i) 敲入万向节环 (37c) 的圆周凹槽内.

i
确保窝形油封 (37i) 正确落座.

12

通过定位冲子 (直径 4 mm) 并用锤子均匀敲打, 重新将窝形油封 (37i) 置于凹槽中.

13

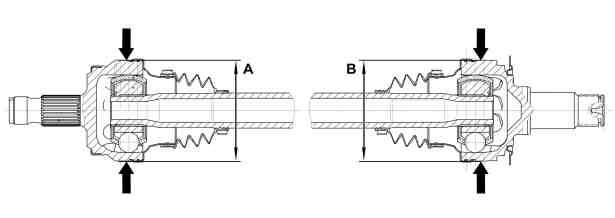

测量万向节壳体的直径.

i
需要的润滑脂量取决于万向节壳体的直径.

用游标卡尺测量外侧万向节的直径 (A) 和内侧球形节的直径 (B). 有关测量点, 参见箭头.

14

用新润滑脂填充球形节
j
.

15

将防尘罩 (37l) 滑到窝形油封 (37i) 上.

i
确保防尘罩 (37l) 上的焊缝 (箭头所示) 处于窝形油封 (37i) 上的焊缝之间. 推上防尘罩后, 从防尘罩 (37l) 直径较小的一端应看不见后半轴上的任何凹槽. 这表明防尘罩 (37l) 的密封卷边处于第一道凹槽中.

16

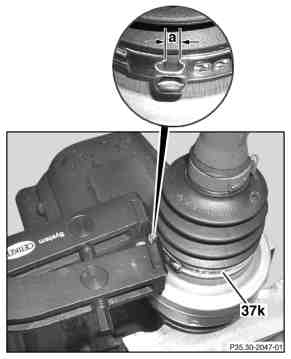

安装夹子 (37k).

i
确保测量的内径尺寸 (a) 不会超出或不足.

a

2 至 2.5 mm
