AR35.30-P-0662-02OLC
压出/压入/填缝插入的后半轴万向节毂
y
用于压出和敛缝内侧等速万向节的轴瓦 (2 个)
WF58.50-P-3530-01A
y
用于将万向节毂固定在后半轴上的敛缝工具
WF58.50-P-3530-07P
型号
213, 238
116 589 15 15 00
冲子
敲下万向节毂
1

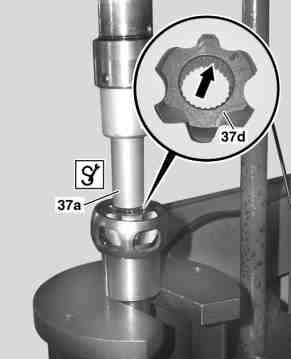

从后半轴上敲下带半壳的万向节毂 (37d) 和冲子
l
(37a).
2
检查万向节毂 (37d) 和后半轴 (a) 的花键剖面是否损坏.
i
在万向节毂 (37d) 的花键剖面 (箭头所示) 上, 如果每条填缝上折断的齿不超过 3 个 (长度不超过 6 mm), 则万向节毂可再次使用.
P35.30-2032-02
压上万向节毂
3
使用保护钳口将后半轴夹到虎钳中.
4
使用合适的工具压上万向节毂 (37d), 直到达到尺寸 (b).
b
4.2 mm
P35.30-2035-01
对万向节毂填缝
5
将后半轴加入虎钳中, 以使万向节毂 (37d) 位于半壳上且仍可转动滚珠固定器.
6
用敛缝锤在已有填缝之间的中央位置制作新的填缝 (箭头所示).
P35.30-2036-01
i
为防止损坏 (例如折断) 滚珠的滚道, 必须尽可能接近花键剖面制作填缝 (箭头所示).
P35.30-2124-01
