AR35.30-P-0662OLC
拆卸/安装插入的后半轴等速万向节或套筒
09.03.2017
型号
213, 238

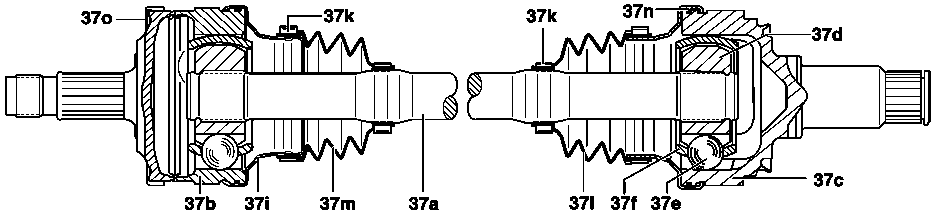

P35.30-2029-07
37a
后半轴
37d
万向节毂
37l
防尘罩
37b
外部万向节环
37i
窝形油封
37c
内部万向节环
37k
夹子
e
d
拆卸/安装
1
拆下后半轴 (37a)
型号 213.088/089/288/289
AR35.30-P-0621MNE
型号 213 （213.088/089/288/289除外）, 238
AR35.30-P-0621OLC
i
因为只能维修特定后半轴 (37a), 所以应事先在电子零件目录 (EPC) 中检查修理包的可用性!
2
用保护钳口将后半轴 (37a) 夹在虎钳中
3
拆下夹子 (37k)
4
将窝形油封 (37i) 从内部万向节环 (37c) 或外部万向节环 (37b) 上拆下
AR35.30-P-0662-01OLC
j
万向节壳体的加注容积
*BF35.30-P-1001-01G
5
拆下等速万向节
AR35.30-P-0662-03OLC
6
将万向节毂 (37d) 从后半轴 (37a) 上压出
AR35.30-P-0662-02OLC
y
用于压出和对内部等速万向节填缝的半壳 (2 个)
WF58.50-P-3530-01A
y
用于将万向节毂固定在后半轴上的敛缝工具
WF58.50-P-3530-07P
l
冲子
*116589151500
7
从对置的等速万向节上拆下防尘罩 (37l)
如有必要.
i
防尘罩 (37l) 可以从后半轴 (37a) 上拉下.
g
检验
8
检查等速万向节是否磨损
AR35.30-P-0662-03OLC
如果出现故障
↓
更换后半轴 (37).
9
按照拆卸的相反顺序进行安装
j
后半轴, 插入式轴
号码
名称
型号 213
插入式轴
型号 238
插入式轴
BF35.30-P-1001-01G
万向节壳体的加注容积
直径 82
g
80
80
直径 95
g
100
100
直径 102
g
120
120
直径 106
g
130
130
直径 112
g
140
140
直径 116
g
150
150
116 589 15 15 00
冲子
冲子
