型号

213, 238

更改提示

24.10.2017

Füllmenge

BF35.31-P-1001-02D

29.06.2018

"润滑连接凸缘 (41) 的齿轮", 新增.

操作步骤 10

17.02.2019

凸缘螺母 - 连接连接凸缘到传动小齿轮

BA35.31-P-1001-06A

17.02.2019

凸缘螺母 - 连接连接凸缘到传动小齿轮

BA35.31-P-1001-06C

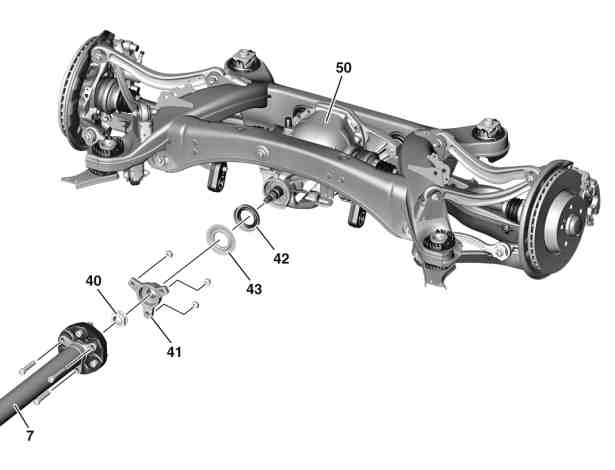

7

传动轴

40

凸缘螺母

41

连接凸缘

42

径向轴密封环

50

后轴差速器

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

e

拆卸

1

拆下传动轴 (7).

AR41.10-P-0050LW

2

松开凸缘螺母 (40).

i
为此, 将 2 个螺栓拧入连接凸缘 (41) 中, 然后使用反向固定器
l
反向固定连接凸缘 (41).

l
反向固定器

*176589004000

3

拆下连接凸缘 (41).

l
拆卸器

*129589013300

4

检查连接凸缘 (41) 是否损坏.

如果出现损坏,

↓

更换连接凸缘 (41).

5

使用合适的工具将径向轴密封环 (42) 从后轴差速器 (50) 上撬下.

p

切勿损坏后轴差速器 (50) 中径向轴密封环 (42) 的底座.

否则会出现泄漏.

d

安装

6

清洁后轴差速器 (50) 中径向轴密封环 (42) 的底座表面.

零件清洁剂

*BR00.45-Z-1028-04A

7

检查后轴差速器 (50) 中径向轴密封环 (42) 的底座表面是否损坏.

如果出现损坏,

↓

更换后轴差速器 (50).

型号 213.088/089/288/289

AR35.31-P-0522MNE

型号 213 （213.088/089/288/289除外）, 238

AR35.31-P-0522OLC

8

在新径向轴密封环 (42) 的内侧密封唇上涂抹变速箱油.

g

通用准双曲面齿轮油（规格235.7）

BB00.40-P-0235-07A

p

切勿在径向轴密封环 (42) 的底座表面和外侧圆周上涂抹变速箱油.

否则会出现泄漏.

9

将径向轴密封环 (42) 压入后轴差速器 (50) 中.

l
冲子

*140589141500

l
冲子

*211589041500

l
冲子

*140589081500

10

润滑连接凸缘 (41) 的齿轮.

Molykote 润滑膏 HTP 专用润滑脂

*BR00.45-Z-1028-06A

11

安装连接凸缘 (41).

12

拧紧凸缘螺母 (40) 并填缝.

i
更换凸缘螺母 (40).

n
型号 213凸缘螺母 - 连接连接凸缘到传动小齿轮

*BA35.31-P-1001-06A

n
型号 238凸缘螺母 - 连接连接凸缘到传动小齿轮

*BA35.31-P-1001-06C

l
反向固定器

*176589004000

13

安装传动轴 (7).

AR41.10-P-0050LW

g

检验

14

检查后轴差速器 (50) 中的机油液位, 如有必要, 则进行校正.

型号 213.088/089/288/289

AR35.31-P-0520-08MNE

型号 213 （213.088/089/288/289除外）, 238

AR35.31-P-0520-08OLC

n
后轴差速器的加油螺塞

*BA35.31-P-1002-02H

j
型号 213.088/089/288/289装配差速锁的后轴差速器的加注容积

*BF35.31-P-1003-02C

j
型号 238加注容积

*BF35.31-P-1001-02D

j
型号 213 （213.088/089/288/289除外）

除了代码700 (中国车辆生产基地)加注容积

*BF35.31-P-1001-02C

j
型号 213 （213.088/089/288/289除外）

带代码700 (中国车辆生产基地)加注容积

*BF35.31-P-1002-02C

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

密封剂, Omnifit 100H (50 g)

*BR00.45-Z-1061-01A

15

检查后轴差速器 (50) 的密封性.

n
后轴差速齿轮组

号码

名称

型号 213

BA35.31-P-1001-06A

凸缘螺母 - 连接连接凸缘到传动小齿轮

ALU 后轴差速器 183

M26

Nm

120

ALU 后轴差速器 197

M31

Nm

120

ALU 后轴差速器 205

M31

Nm

120

后轴差速器 200 C

M22

Nm

100

后轴差速器 215

M29

Nm

130

n
后轴差速齿轮组

号码

名称

型号 238

BA35.31-P-1001-06C

凸缘螺母 - 连接连接凸缘到传动小齿轮

ALU 后轴差速器 183

M26

Nm

120

ALU 后轴差速器 197

M31

Nm

120

ALU 后轴差速器 205

M31

Nm

120

n
后轴差速器壳体

号码

名称

型号 213

型号 238

BA35.31-P-1002-02H

后轴差速器的加油螺塞

Nm

50

50

j
后轴差速器

号码

名称

型号 213 （213.088/089/288/289除外）

除了代码700 (中国车辆生产基地)

BF35.31-P-1001-02C

加注容积

ALU 后轴差速器 183

Liter

0,8

表

BB00.40-P-0239-71A

ALU 后轴差速器 197

Liter

0,9

表

BB00.40-P-0239-71A

ALU 后轴差速器 205

Liter

1,0

表

BB00.40-P-0239-71A

后轴差速器 215

Liter

1,1

表

BB00.40-P-0235-07A

j
后轴差速器

号码

名称

型号 238

BF35.31-P-1001-02D

加注容积

ALU 后轴差速器 183

Liter

0,8

表

BB00.40-P-0239-71A

ALU 后轴差速器 197

Liter

0,9

表

BB00.40-P-0239-71A

ALU 后轴差速器 205

Liter

1,0

表

BB00.40-P-0239-71A

j
后轴差速器

号码

名称

型号 213 （213.088/089/288/289除外）

带代码700 (中国车辆生产基地)

BF35.31-P-1002-02C

加注容积

后轴差速器 200 C

Liter

1,0

指定变速箱油的概述

BB00.40-P-0231-01A

参考, 许可的车轴齿轮油

BB00.40-P-0235A

j
后轴差速器

号码

名称

型号 213.088/089/288/289

BF35.31-P-1003-02C

装配差速锁的后轴差速器的加注容积

Liter

1,2

表

BB00.40-P-0235-61A

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01

BR00.45-Z-1028-06A

Molykote 润滑膏 HTP 专用润滑脂

使用相应的市售修理材料.

BR00.45-Z-1046-04A

Loctite 7063 (400 ml) 清洁喷雾

A 001 986 71 71 09

BR00.45-Z-1061-01A

密封剂, Omnifit 100H (50 g)

A 002 989 23 71
