AR - 拆卸/安装后轴齿轮箱-爱扳手

型号

213 （213.088/089/288/289除外）, 238

更改提示

24.10.2017

加注容积

BF35.31-P-1001-02D

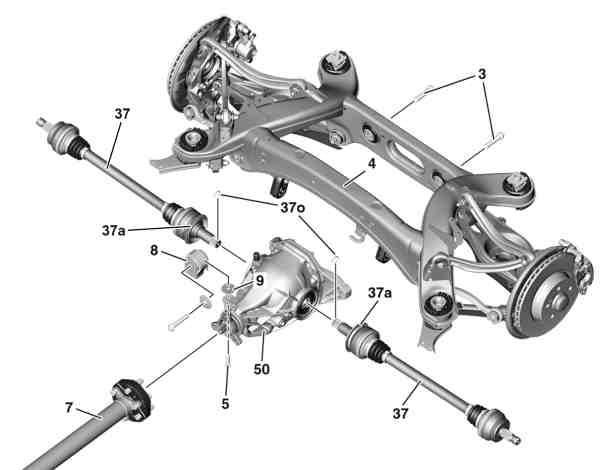

3

螺栓

5

螺栓

7

传动轴

9

隔离环

37

后半轴

37a

保护环

37o

固定环

50

后轴差速器

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e
d

拆卸/安装

1

将车辆固定到车辆举升机上

AR00.60-P-0100CW

2

拆下右后半轴 (37)

AR35.30-P-0621OLC

3

分开内侧的底板饰板

AR61.30-P-1001LWE

4

分开传动轴中间轴承下方的隔热板

5

拆下传动轴中间轴承下方的横梁

n
螺栓 - 连接座椅下方的加强件到车架地板总成

*BA61.10-P-1005-01L

6

分开传动轴中间轴承

n
螺栓 - 连接传动轴中间轴承到车架地板总成

*BA41.40-P-1001-01H

7

将传动轴 (7) 从后轴差速器 (50) 上的连接凸缘上分开并固定, 以防弯折

AR41.10-P-0040-01LW

y

用于松开挠性联轴节中装配套筒的冲子

WF58.50-P-4110-01A

n
型号 238连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01N

n
型号 213 （213.088/089/288/289除外）连接挠性联轴器到变速箱/后轴差速器或传动轴

*BA41.10-P-1001-01M

l
反向固定器

*176589004000

8

支撑住后轴差速器 (50), 然后牢固绑紧

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

9

拆下螺栓 (3)

n
螺栓 - 连接后轴差速器到后横梁

*BA35.10-P-1006-01H

10

拆下螺栓 (5)

n
连接后轴差速器到前部适配器

*BA35.10-P-1005-01H

11

稍稍降下后轴差速器 (50)

12

拆下隔离环 (9)

13

固定左后半轴 (37), 以防掉落

14

将左后半轴 (37) 从后轴差速器 (50) 中撬出

i
切勿将装配杆放在保护环 (37a) 上. 将装配杆 (例如使用套筒扳手) 支撑在后轴差速器 (50) 上.

i
安装:
更换内花键部分上的固定环 (37o).

15

从右下侧拆下后轴差速器 (50)

16

按照拆卸的相反顺序进行安装

17

检查后轴差速器 (50) 中的机油液位, 如有必要, 则进行校正.

AR35.31-P-0520-08OLC

n
后轴差速器的加油螺塞

*BA35.31-P-1002-02H

j
型号 238加注容积

*BF35.31-P-1001-02D

j
型号 213 （213.088/089/288/289除外）

除了代码700 (中国本地技术内容)加注容积

*BF35.31-P-1001-02C

j
型号 213 （213.088/089/288/289除外）

带代码700 (中国本地技术内容)加注容积

*BF35.31-P-1002-02C

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

密封剂, Omnifit 100H (50 g)

*BR00.45-Z-1061-01A

n
后轴支架

号码

名称

型号 213

型号 238

BA35.10-P-1005-01H

连接后轴差速器到前部适配器

后轴差速器 (钢制)

Nm

65

-

后轴差速器 (铝制)

第 1 级

Nm

40

第 2 级

∡°

45

n
后轴支架

号码

名称

型号 213

型号 238

BA35.10-P-1006-01H

螺栓 - 连接后轴差速器到后横梁

Nm

170

n
后轴差速器壳体

号码

名称

型号 213

型号 238

BA35.31-P-1002-02H

后轴差速器的加油螺塞

Nm

50

n
传动轴

号码

名称

型号 213

BA41.10-P-1001-01M

连接挠性联轴器到变速箱/后轴差速器或传动轴

直接螺纹连接

第 1 级

Nm

60

第 2 级

∡°

90

n
传动轴

号码

名称

型号 238

BA41.10-P-1001-01N

连接挠性联轴器到变速箱/后轴差速器或传动轴

直接螺纹连接

第 1 级

Nm

60

第 2 级

∡°

90

n
传动轴中央支撑轴承

号码

名称

型号 213

型号 238

BA41.40-P-1001-01H

螺栓 - 连接传动轴中间轴承到车架地板总成

Nm

25

n
车架地板总成

号码

名称

型号 213

型号 238

BA61.10-P-1005-01L

螺栓 - 连接座椅下方的加强件到车架地板总成

第 1 级

Nm

30

第 2 级: 松开

∡°

180

第 3 级

Nm

30

j
后轴差速器

号码

名称

型号 213 （213.088/089/288/289除外）

除了代码700 (中国本地技术内容)

BF35.31-P-1001-02C

加注容积

ALU 后轴差速器 183

Liter

0,8

表

BB00.40-P-0239-71A

ALU 后轴差速器 197

Liter

0,9

表

BB00.40-P-0239-71A

ALU 后轴差速器 205

Liter

1,0

表

BB00.40-P-0239-71A

后轴差速器 215

Liter

1,1

表

BB00.40-P-0235-07A

j
后轴差速器

号码

名称

型号 238

BF35.31-P-1001-02D

加注容积

ALU 后轴差速器 183

Liter

0,8

表

BB00.40-P-0239-71A

ALU 后轴差速器 197

Liter

0,9

表

BB00.40-P-0239-71A

ALU 后轴差速器 205

Liter

1,0

表

BB00.40-P-0239-71A

j
后轴差速器

号码

名称

型号 213 （213.088/089/288/289除外）

带代码700 (中国本地技术内容)

BF35.31-P-1002-02C

加注容积

后轴差速器 200 C

Liter

1,0

指定变速箱油的概述

BB00.40-P-0231-01A

参考, 许可的车轴齿轮油

BB00.40-P-0235A

检修工具

号码

名称

订单号

BR00.45-Z-1046-04A

Loctite 7063 (400 ml) 清洁喷雾

A 001 986 71 71 09

BR00.45-Z-1061-01A

密封剂, Omnifit 100H (50 g)

A 002 989 23 71
