变速箱

725.0 属于型号213

带代码700 (中国车辆生产基地)

03

冲子

32a

径向轴密封环

37

后半轴

37o

固定环

50

后轴差速器

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

e

拆卸

1

将车辆固定到车辆举升机上.

AR00.60-P-0100CW

2

拆下左侧或右侧后半轴 (37).

变速箱 725.0 属于型号213 （213.088/089/288/289除外）

带代码700 (中国车辆生产基地)

AR35.30-P-0621OLC

3

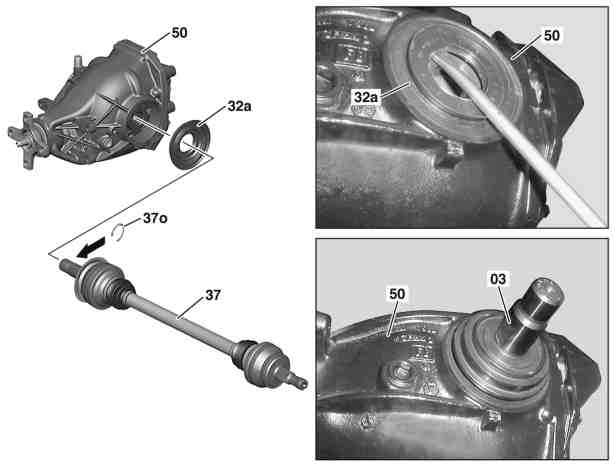

使用合适的工具将径向轴密封环 (32a) 从后轴差速器 (50) 上撬下.

p

切勿损坏径向轴密封环 (32a) 的落座表面.

否则后轴差速器 (50) 可能会出现泄漏.

m

清洁

4

使用干净的无绒布和总成清洁剂清洁后轴差速器 (50) 中径向轴密封环 (32) 的底座

p

后轴差速器 (50) 中径向轴密封环 (32a) 的底座上不得有油液和污垢.

否则后轴差速器 (50) 可能会出现泄漏.

零件清洁剂

*BR00.45-Z-1028-04A

g

检验

5

检查后轴差速器 (50) 中径向轴密封环 (32a) 的底座是否损坏.

如果出现损坏,

↓

更换后轴差速器 (50).

变速箱 725.0 属于型号213 （213.088/089/288/289除外）

带代码700 (中国车辆生产基地)

AR35.31-P-0522OLC

d

安装

6

在新径向轴密封环 (32a) 的密封唇上涂抹通用准双曲面齿轮油.

g

通用准双曲面齿轮油（规格235.7）

BB00.40-P-0235-07A

7

用冲子 (03) 和套筒将新径向轴密封环 (32a) 压入后轴差速器 (50) 中.

l
冲子

*140589101500

l
套筒

*203589011400

8

更换后半轴 (37) 上的固定环 (37o).

9

安装左侧或右侧后半轴 (37).

变速箱 725.0 属于型号213 （213.088/089/288/289除外）

带代码700 (中国车辆生产基地)

AR35.30-P-0621OLC

g

检验

10

检查后轴差速器 (50) 中的机油液位, 如有必要, 则进行校正.

变速箱 725.0 属于型号213 （213.088/089/288/289除外）

带代码700 (中国车辆生产基地)

AR35.31-P-0520-08OLC

n
后轴差速器的加油螺塞

*BA35.31-P-1002-02H

j
变速箱 725.0 属于型号213 （213.088/089/288/289除外）

带代码700 (中国车辆生产基地)加注容积

*BF35.31-P-1002-02C

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

密封剂, Omnifit 100H (50 g)

*BR00.45-Z-1061-01A

11

检查后轴差速器 (50) 的密封性.

n
后轴差速器壳体

号码

名称

型号 213

BA35.31-P-1002-02H

后轴差速器的加油螺塞

Nm

50

j
后轴差速器

号码

名称

型号 213 （213.088/089/288/289除外）

带代码700 (中国车辆生产基地)

BF35.31-P-1002-02C

加注容积

后轴差速器 200 C

Liter

1,0

指定变速箱油的概述

BB00.40-P-0231-01A

参考, 许可的车轴齿轮油

BB00.40-P-0235A

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01

BR00.45-Z-1046-04A

Loctite 7063 (400 ml) 清洁喷雾

A 001 986 71 71 09

BR00.45-Z-1061-01A

密封剂, Omnifit 100H (50 g)

A 002 989 23 71
