AR35.31-P-0555MNC
拆卸/安装后轴差速器上的盖子
23.07.2020
变速箱
725.0 属于型号213 （213.088/089/288/289除外）
带代码700 (中国车辆生产基地)
3
螺栓
4
后轴支架
5
螺栓
50
后轴差速器
52
端盖
52d
密封件
52s
螺栓

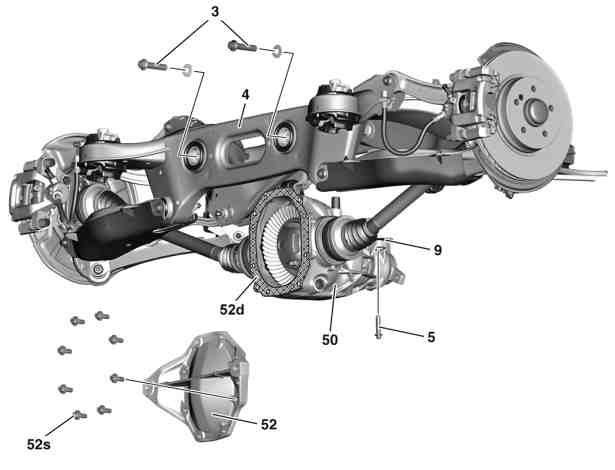

P35.31-2318-06
a
警告
severity=W
受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。
如有必要, 穿戴防护手套, 防护服和防护眼镜.
AS00.00-Z-0002-01A
a
小心
severity=C
处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险
穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.
AS00.40-Z-0001-01A
专业提示
severity=N
关于根据转动角控制的拧紧过程建立的螺栓连接的说明
AH00.00-P-0020-01A
e
d
拆卸/安装
1
将车辆固定到车辆举升机上.
AR00.60-P-0100CW
2
排放后轴差速器 (50) 中的机油.
AR35.31-P-0520-06CWC
n
后轴差速器的放油螺塞
*BA35.31-P-1003-02H
乐泰 (Loctite) 272 密封粘结剂
*BR00.45-Z-1102-02A
Loctite 7063 (400 ml) 清洁喷雾
*BR00.45-Z-1046-04A
3
将传动轴从后轴差速器 (50) 上拆下.
AR41.10-P-0050LW
4
用紧固带将后轴差速器 (50) 固定到后轴支架 (4) 上, 以防滑落.
p

固定后轴差速器 (50) 之前, 切勿松开后轴差速器支架的后部螺栓 (3)!

否则会损坏后轴差速器固定装置.
5
拆下后轴差速器支架的后部螺栓 (3).
n
螺栓 - 连接后轴差速器到后横梁
*BA35.10-P-1006-01H
6
用主总成支座和支承板支撑后轴差速器 (50).
A
000 588 11 62 00 主总成支架
WS01.00-P-0092B
A
000 588 10 62 00 支撑板
WS26.00-P-3309B
7
松开后轴支架 (4) 上后轴差速器 (50) 的紧固带.
8
用紧固带托板固定后轴差速器 (50), 以防滑落.
A
000 588 11 62 00 主总成支架
WS01.00-P-0092B
A
000 588 10 62 00 支撑板
WS26.00-P-3309B
9
拆下后轴差速器支架的前部螺栓 (5).
n
连接后轴差速器到前部适配器
*BA35.10-P-1005-01H
10
降下后轴差速器 (50).
A
000 588 11 62 00 主总成支架
WS01.00-P-0092B
A
000 588 10 62 00 支撑板
WS26.00-P-3309B
11
拆下螺栓 (52s), 然后拆下端盖 (52).
p

切勿损坏后轴差速器 (50) 和端盖 (52) 的密封表面.

否则后轴差速器 (50) 可能会出现泄漏.
n
螺栓 - 连接端盖到后轴差速器
*BA35.31-P-1001-02H
12
拆下密封件 (52d).
i
安装:
更换密封件 (52d).
13
清洁端盖 (52) 和后轴差速器 (50) 的密封表面.
AR01.00-P-0050-01A
Loctite 7063 (400 ml) 清洁喷雾
*BR00.45-Z-1046-04A
乐泰 (Loctite) 7200
*BR00.45-Z-1038-04A
14
按照拆卸的相反顺序进行安装.
g
检验
15
检查后轴差速器 (50) 中的机油液位, 如有必要, 则进行校正.
AR35.31-P-0520-08OLC
n
后轴差速器的加油螺塞
*BA35.31-P-1002-02H
j
加注容积
*BF35.31-P-1002-02C
Loctite 7063 (400 ml) 清洁喷雾
*BR00.45-Z-1046-04A
密封剂, Omnifit 100H (50 g)
*BR00.45-Z-1061-01A
16
检查后轴差速器 (50) 的密封性.
n
后轴支架
号码
名称
型号 213
BA35.10-P-1005-01H
连接后轴差速器到前部适配器
后轴差速器 (钢制)
Nm
65
后轴差速器 (铝制)
第 1 级
Nm
40
第 2 级
∡°
45
n
后轴支架
号码
名称
型号 213
BA35.10-P-1006-01H
螺栓 - 连接后轴差速器到后横梁
Nm
170
n
后轴差速器壳体
号码
名称
型号 213
BA35.31-P-1001-02H
螺栓 - 连接端盖到后轴差速器
第 1 级
Nm
30
第 2 级
∡°
45
n
后轴差速器壳体
号码
名称
型号 213
BA35.31-P-1002-02H
后轴差速器的加油螺塞
Nm
50
n
后轴差速器壳体
号码
名称
型号 213
BA35.31-P-1003-02H
后轴差速器的放油螺塞
Nm
50
j
后轴差速器
号码
名称
型号 213 （213.088/089/288/289除外）

带代码700 (中国车辆生产基地)
BF35.31-P-1002-02C
加注容积
后轴差速器 200 C
Liter
1,0
指定变速箱油的概述
BB00.40-P-0231-01A
参考, 许可的车轴齿轮油
BB00.40-P-0235A
