型号

213 （213.088/089/288/289除外）

除了代码700 (中国车辆生产基地)

型号

238

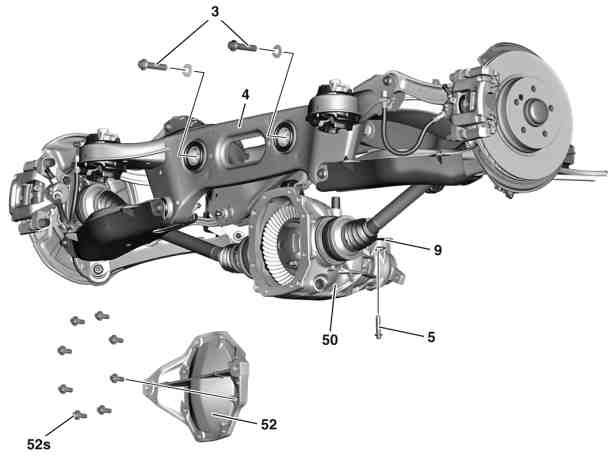

3

螺栓

5

螺栓

9

隔离环

37

驱动轴

50

后轴差速器

3

螺栓

5

螺栓

9

隔离环

50

后轴差速器

52

端盖

52s

螺栓

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于底盘组件维修工作的说明

AH00.00-P-0100-01A

e
d

拆卸/安装

1

从后侧将排气系统从凸缘连接上拆下.

型号 213 （213.088/089/288/289除外）

除了代码700 (中国车辆生产基地)

型号 238

型号 213 （213.088/089/288/289除外） 带发动机256.9

除了代码700 (中国车辆生产基地)

型号 238 带发动机256.9

AR49.10-P-7142MSA

型号 213 （213.088/089/288/289除外） 带发动机642

除了代码700 (中国车辆生产基地)

型号 238 带发动机642

AR49.10-P-7142OGW

型号 213 （213.088/089/288/289除外） 带发动机654

除了代码700 (中国车辆生产基地)

型号 238 带发动机654

AR49.10-P-7142OLC

型号 238 带发动机274.9

AR49.10-P-7142MRC

型号 213 （213.088/089/288/289除外） 带发动机274.9

除了代码700 (中国车辆生产基地)

AR49.10-P-7142MRD

型号 213 （213.088/089/288/289除外） 带发动机276.8

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

除了代码700 (中国车辆生产基地)

型号 238 带发动机276.8

除了代码598 (带传感器的汽油微粒滤清器 (OPF))

AR49.10-P-7142MND

型号 213 （213.088/089/288/289除外） 带发动机276.8

带代码598 (带传感器的汽油微粒滤清器 (OPF))

除了代码700 (中国车辆生产基地)

型号 238 带发动机276.8

带代码598 (带传感器的汽油微粒滤清器 (OPF))

AR49.10-P-7142MNF

型号 213 （213.088/089/288/289除外） 带发动机264

除了代码700 (中国车辆生产基地)

型号 238 带发动机264

AR49.10-P-7142MRH

型号 213 （213.088/089/288/289除外） 带发动机656

除了代码700 (中国车辆生产基地)

型号 238 带发动机656

AR49.10-P-7142OIB

型号 213 （213.088/089/288/289除外） 带发动机254

除了代码700 (中国车辆生产基地)

AR49.10-P-7142MRV

2

排放后轴差速器油.

AR35.31-P-0523OLC

3

支撑后轴差速器 (50) 并牢固绑紧.

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

4

拆下螺栓/螺钉 (3).

n
螺栓 - 连接后轴差速器到后横梁

*BA35.10-P-1006-01H

5

拆下螺栓 (5).

n
连接后轴差速器到前部适配器

*BA35.10-P-1005-01H

6

降下后轴差速器 (50) 直至可接触到螺栓 (52s).

p

切勿将后轴差速器 (50) 降下太多.

否则, 会损坏驱动轴 (37).

7

拆下隔环(9).

8

拆下螺栓 (52s), 然后拆下端盖 (52)

p

小心地松开端盖 (52), 例如, 用螺丝刀或装配杆. 切勿损坏密封表面.

否则, 可能出现泄漏.

n
螺栓 - 连接端盖到后轴差速器

*BA35.31-P-1001-02H

9

清洁后轴差速器 (50) 和端盖 (52) 的密封表面.

零件清洁剂

*BR00.45-Z-1028-04A

10

在端盖 (52) 的密封表面上涂抹密封剂.

密封剂, 乐泰 (Loctite) 5970, 50 ml

*BR00.45-Z-1013-01A

l
喷涂枪

*112589002500

11

按照拆卸的相反顺序进行安装.

12

检查后轴差速器 (50) 的密封性.

n
后轴支架

号码

名称

型号 213

型号 238

BA35.10-P-1005-01H

连接后轴差速器到前部适配器

后轴差速器 (钢制)

Nm

65

-

后轴差速器 (铝制)

第 1 级

Nm

40

40

第 2 级

∡°

45

45

n
后轴支架

号码

名称

型号 213

型号 238

BA35.10-P-1006-01H

螺栓 - 连接后轴差速器到后横梁

Nm

170

170

n
后轴差速器壳体

号码

名称

型号 213

型号 238

BA35.31-P-1001-02H

螺栓 - 连接端盖到后轴差速器

第 1 级

Nm

30

30

第 2 级

∡°

45

45

检修工具

号码

名称

订单号

BR00.45-Z-1013-01A

密封剂, 乐泰 (Loctite) 5970, 50 ml

A 003 989 98 20 10

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
