型号

166, 172, 205, 207, 212, 213, 217, 218, 231, 238, 253, 292

型号

222, 223

除了代码Z07 (B7 防弹车，特殊保护型号)

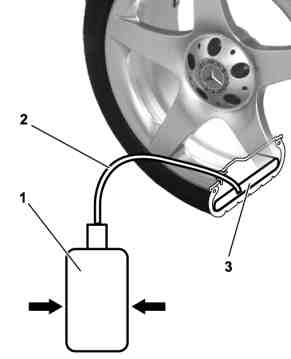

1

补胎胶罐

2

软管

3

补胎胶

a
警告
severity=W

不慎吞入补胎胶(TIREFIT)会有中毒的
风险
。皮肤或眼睛接触补胎胶(TIREFIT)有
受伤的
风险
。补胎胶(TIREFIT)被点燃有起火的
风险
。

严禁吞入或接触补胎胶 (TIREFIT), 这种补胎胶由橡胶和萜烯酚醛树脂制成. 严禁明火或自然光源.

AS40.10-Z-0001-01A

排放

1

分开车轮总成

型号 205, 213, 217, 238, 253

型号 222, 223

除了代码Z07 (B7 防弹车，特殊保护型号)

AR40.10-P-1102A

型号 292

AR40.10-P-1100GQC

e

型号 172

AP40.10-P-4050V

e

型号 207

AP40.10-P-4050CW

e

型号 166, 212, 218, 231

AP40.10-P-4050EW

2

从气门嘴上缓慢松开气门芯, 避免补胎胶 (3) 意外喷射, 然后释放车轮总成中的压力

i
放置车轮总成, 使气门嘴朝上.

i
使用干布收集补胎胶 (3).

3.1

松开气门嘴体的接头螺帽, 然后将气门嘴体压入车轮总成中

型号 166, 172, 205, 207, 212, 213, 217, 218, 231, 238, 253, 292

带代码475 (轮胎气压监测器(TPM))

型号 222, 223

带代码475 (轮胎气压监测器(TPM))

除了代码Z07 (B7 防弹车，特殊保护型号)

3.2

将气门嘴拉出辐板式车轮, 将气门嘴其他剩余物件推进车轮总成中

型号 166, 172, 205, 207, 212, 213, 217, 218, 231, 238, 253, 292

除了代码475 (轮胎气压监测器(TPM))

型号 222

除了代码475 (轮胎气压监测器(TPM))

除了代码Z07 (B7 防弹车，特殊保护型号)

p

小心地拉出气门嘴.

否则, 可能会损坏辐板式车轮的表面.

4

竖直放置车轮总成并稍稍抬起 10 分钟, 使气门嘴孔朝下

i
以使补胎胶 (3) 更易吸出.

5.1

吸出补胎胶 (3)

如果有空的补胎胶罐 (1).

i
使用空的补胎胶罐 (1), 软管 (2) 长度约 400 mm.

将补胎胶罐 (1) 置于车轮总成下方.

最多可以吸出大约 90 % 的补胎胶 (3).

5.2

用钻头 (直径 10 mm) 钻穿轮胎的胎面, 然后用合适的容器收集补胎胶 (3)

如果没有空的补胎胶罐 (1).

6

更换轮胎

AR40.10-P-1030EW
