型号

205, 213, 217, 222, 238, 253, 257, 290, 293

更改提示

18.06.2019

"检查生产日期", 新增.

步骤 6

1

车轮和轮胎总成

3

轮式千斤顶

4

陶瓷制动盘

1

车轮和轮胎总成

5

扭杆

1

车轮和轮胎总成

专业提示
severity=N

关于轮胎/轮辋的信息

AH40.10-P-9411-01A

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e

拆卸

1

升起车辆.

AR00.60-P-1006A

2.1

拆下轮毂装饰罩.

如果已安装.

2.2

拆下采用中心锁止设计的螺口式 AMG 轮毂盖板.

如果已安装.

l
套筒扳手套头

*222589000900

3

拆下车轮总成 (1).

p

型号 205, 213, 217, 222, 253, 290, 293

带代码B07 (陶瓷制动系统)

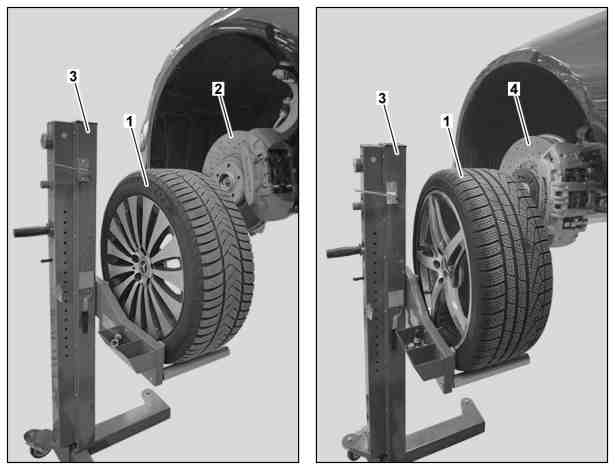

对于装配陶瓷制动盘 (4) 的车辆, 务必使用轮式千斤顶 (3).

否则, 将会损坏陶瓷制动盘 (4).

i
仅适用于
d

使用轮辋尺寸最小为 17" 的车轮起重机 (3).

i
市售设备/工具

轮式千斤顶

l
套筒扳手套头

*199589010900

g

检验

4

检查车轮螺栓连接部件.

i
安装车轮和轮胎总成 (1) 之前, 用抹布清洁轻微的脏污.

在轮毂上充分涂抹耐热润滑剂.

热润滑膏 1 kg, DBL 6879.20

*BR00.45-Z-1005-06A

如果存在问题,

↓

清洁车轮螺栓连接部件, 并进行腐蚀防护.

AR40.10-P-1100-02A

如果出现大范围脏污,

↓

进一步执行清洁和防腐蚀保护措施.

AR40.10-P-1100-02A

5

检查车轮和轮胎总成 (1) 的轮胎是否磨损和损坏.

e

AP40.10-P-4051EW

6

检查前轴和后轴轮胎的生产日期.

型号 222

带代码Z07 (顶部防护装置)

AR40.10-P-0002-01LF

d

安装

7

安装车轮和轮胎总成 (1).

p

型号 205, 213, 217, 222, 253, 290, 293

带代码B07 (陶瓷制动系统)

对于装配陶瓷制动盘 (4) 的车辆, 务必使用轮式千斤顶 (3).

否则, 将会损坏陶瓷制动盘 (4).

i
仅适用于
d

使用轮辋尺寸最小为 17" 的车轮起重机 (3).

i
市售设备/工具

轮式千斤顶

i
市售设备/工具

扭杆

i

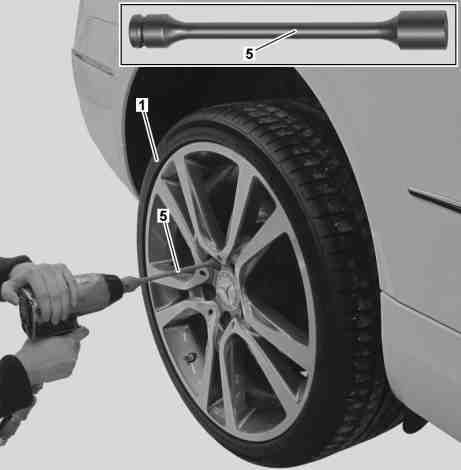

使用适用于第 2 级的扭杆 (5) (初始扭矩).

i

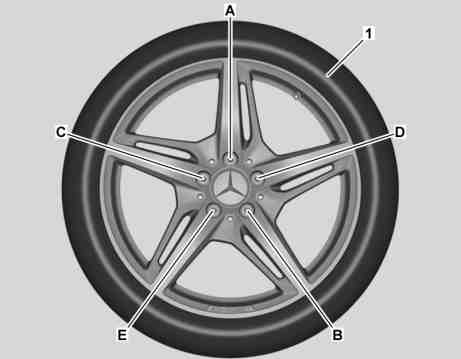

遵照拧紧顺序 (A, B, C, D, E) 和车轮螺栓的多级拧紧扭矩.

n
型号 205, 217, 253, 293

型号 222

带代码Z07 (顶部防护装置)

型号 222

除了代码Z07 (顶部防护装置)车轮螺栓

*BA40.10-P-1001-01P

n
型号 213连接车轮螺栓到轻合金车轮

*BA40.10-P-1002-01F

n
型号 213连接车轮螺栓到钢制车轮

*BA40.10-P-1001-01F

n
型号 238连接车轮螺栓到轻合金车轮

*BA40.10-P-1001-01N

n
型号 257, 290车轮螺栓

*BA40.10-P-1001-01O

l
套筒扳手套头

*199589010900

8.1

安装轮毂装饰罩.

如果已安装.

p

检查轮毂装饰罩是否在轮辋上牢固落座以及轮毂装饰罩相对于气门的位置是否正确.

否则会导致轮毂装饰罩丢失或气门损坏.

8.2

安装采用中心锁止设计的螺口式 AMG 轮毂盖板.

如果已安装.

n
型号 213连接铝制车轮轮毂盖到轻合金车轮

*BA40.10-P-1003-01F

n
型号 257

型号 290连接铝制车轮轮毂盖到轻合金车轮

*BA40.10-P-1002-01O

n
型号 205, 217, 253

型号 222

带代码Z07 (顶部防护装置)

型号 222

除了代码Z07 (顶部防护装置)

型号 293连接铝制车轮轮毂盖到轻合金车轮

*BA40.10-P-1002-01P

l
套筒扳手套头

*222589000900

9

检查车轮和轮胎总成 (1) 的轮胎压力.

e

AP40.15-P-4061A

如果出现故障,

↓

校正车轮和轮胎总成 (1) 的轮胎压力.

10

降下车辆.

AR00.60-P-1006A

11

检查仪表盘中的最高车速限制, 如有必要, 则进行校正.

专业提示
severity=N

带 V 型车速指引的冬用轮胎最大限速

AH40.10-P-1020-03A

i
注意轮胎速度等级.

如果 M+S 轮胎的最高允许速度低于车辆的最高允许速度.

↓

在驾驶员的视野范围内粘贴相应的粘结标签.

n
车轮

号码

名称

型号 213

BA40.10-P-1001-01F

连接车轮螺栓到钢制车轮

第 1 级 (用手固定)

Nm

-

第 2 级 (初始扭矩)

Nm

75

第 3 级

Nm

130

n
车轮

号码

名称

型号 238

BA40.10-P-1001-01N

连接车轮螺栓到轻合金车轮

第 1 级 (用手固定)

Nm

-

第 2 级 (初始扭矩)

Nm

75

第 3 级

Nm

150

n
车轮

号码

名称

型号 257

型号 290

BA40.10-P-1001-01O

车轮螺栓

第 1 级 (用手固定)

Nm

-

-

第 2 级 (初始扭矩)

Nm

75

75

第 3 级

Nm

150

150

n
车轮

号码

名称

型号 205

型号 217

BA40.10-P-1001-01P

车轮螺栓

第 1 级 (用手固定)

Nm

-

-

第 2 级 (初始扭矩)

Nm

75

75

第 3 级

Nm

130

150

n
车轮

号码

名称

型号 222

除了代码Z07 (顶部防护装置)

型号 222

带代码Z07 (顶部防护装置)

BA40.10-P-1001-01P

车轮螺栓

第 1 级 (用手固定)

Nm

-

-

第 2 级 (初始扭矩)

Nm

75

75

第 3 级

Nm

150

180

n
车轮

号码

名称

型号 253

型号 293

BA40.10-P-1001-01P

车轮螺栓

第 1 级 (用手固定)

Nm

-

-

第 2 级 (初始扭矩)

Nm

75

75

第 3 级

Nm

150

150

n
车轮

号码

名称

型号 213

BA40.10-P-1002-01F

连接车轮螺栓到轻合金车轮

第 1 级 (用手固定)

Nm

-

第 2 级 (初始扭矩)

Nm

75

第 3 级

Nm

150

n
车轮

号码

名称

型号 257

型号 290

BA40.10-P-1002-01O

连接铝制车轮轮毂盖到轻合金车轮

Nm

27

27

n
车轮

号码

名称

型号 205

型号 217

BA40.10-P-1002-01P

连接铝制车轮轮毂盖到轻合金车轮

Nm

27

27

n
车轮

号码

名称

型号 222

除了代码Z07 (顶部防护装置)

型号 222

带代码Z07 (顶部防护装置)

BA40.10-P-1002-01P

连接铝制车轮轮毂盖到轻合金车轮

Nm

27

27

n
车轮

号码

名称

型号 253

型号 293

BA40.10-P-1002-01P

连接铝制车轮轮毂盖到轻合金车轮

Nm

27

-

n
车轮

号码

名称

型号 213

BA40.10-P-1003-01F

连接铝制车轮轮毂盖到轻合金车轮

Nm

27

检修工具

号码

名称

订单号

BR00.45-Z-1005-06A

热润滑膏 1 kg, DBL 6879.20

A 000 989 76 51
