型号

117, 156, 166, 172, 176, 205, 207, 212, 213, 217, 218, 222, 231, 238, 242, 246, 253, 292

带代码475 (轮胎压力监控)

型号

190

1

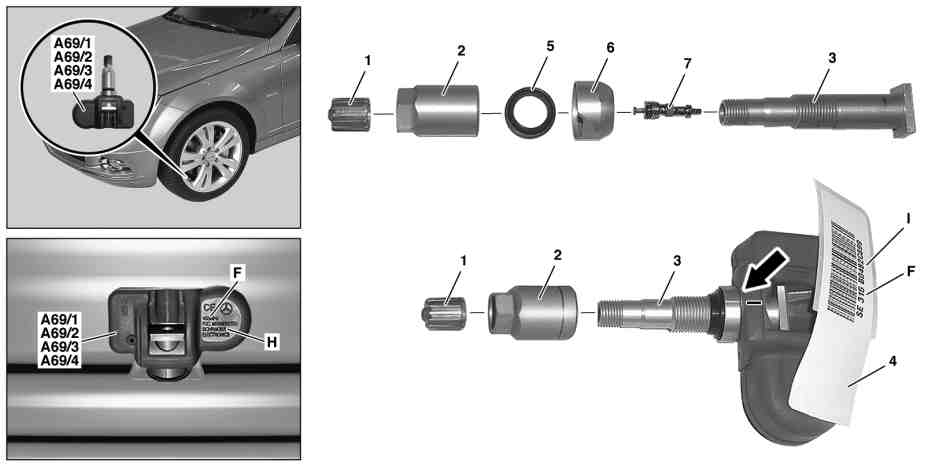

气门嘴帽

5

密封件

A69/2

右前轮胎压力传感器

2

凸缘螺母

6

支承环

A69/3

左后轮胎压力传感器

3

气门嘴体

7

气门嘴芯

A69/4

右后轮胎压力传感器

4

标签

A69/1

左前轮胎压力传感器

I

识别号

e

拆卸

1

松开气门嘴帽 (1)

2

分开轮胎

型号 190

AR40.10-P-1030RG

型号 222

带代码475 (轮胎压力监控)

带代码Z07 (顶部防护装置)

AR40.10-P-1030LFS

型号 117, 156, 166, 172, 176, 205, 207, 212, 213, 217, 218, 231, 238, 242, 246, 253, 292

带代码475 (轮胎压力监控)

型号 222

带代码475 (轮胎压力监控)

除了代码Z07 (顶部防护装置)

AR40.10-P-1030EW

3

将凸缘螺母 (2) 从气门嘴体 (3) 上松开, 然后拆下

4

将轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 和气门嘴体 (3) 从辐板式车轮上拆下

5

将密封件 (5) 和支承环 (6) 从气门嘴体 (3) 上拆下

6

将气门嘴体 (3) 从轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 上松开

当重复使用轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 时.

m

清洁

7

清洁轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4)

当重复使用轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 时.

p

只能使用清洁的无绒布擦除污垢. 切勿使用压缩空气, 溶剂或清洁剂.

否则可能会损坏轮胎压力传感器.

i
使用补胎胶 (TIREFIT) 轮胎修理包后, 轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 也可重复使用.

8

清洁辐板式车轮的气门嘴孔区域

d

安装

9

从轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 上撕下带识别号 (I) 的标签 (4), 然后将其粘贴到保养小册中

当更换轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 时.

10

更换气门嘴体 (3) 和气门芯 (7)

当重复使用轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 时.

i
将气门嘴体 (3) 的方头插入轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 上的导向件中, 以使其固定就位.

11

将支承环 (6) 和密封件 (5) 安装到气门嘴体 (3) 上

i
支承环 (6) 上的锥体必须在轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 的凹槽中正确落座.

i
注意安装位置 (参见箭头).

12

插入气门嘴体 (3), 将轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 由内向外地自由移入辐板式车轮的气门嘴孔中

13

拧紧气门嘴体 (3) 上的凸缘螺母 (2)

i
拧紧凸缘螺母 (2) 时, 将轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 轻轻压入深槽, 并压向辐板式车轮的气门嘴孔.

n
车型 172, 207, 212, 217, 218, 222, 231, 装配轮胎压力监测器/代码 (475)连接气门嘴螺母到气门嘴体

*BA40.15-P-1001-01F

n
型号 166, 292

带代码475 (轮胎压力监控)连接气门嘴螺母到气门嘴体

*BA40.15-P-1001-01E

n
型号 117, 156, 176, 205, 213, 242, 246, 253

带代码475 (轮胎压力监控)连接阀门螺母到轮胎压力传感器的阀体

*BA40.15-P-1001-01J

n
型号 190

带代码475 (轮胎压力监控)连接气门嘴螺母到气门嘴体

*BA40.15-P-1001-01H

n
型号 238

带代码475 (轮胎压力监控)气门嘴螺母 - 连接轮胎压力传感器的气门嘴体

*BA40.15-P-1001-01K

14

安装轮胎

型号 190

AR40.10-P-1030RG

型号 222

带代码475 (轮胎压力监控)

带代码Z07 (顶部防护装置)

AR40.10-P-1030LFS

型号 117, 156, 166, 172, 176, 205, 207, 212, 213, 217, 218, 231, 238, 242, 246, 253, 292

带代码475 (轮胎压力监控)

型号 222

带代码475 (轮胎压力监控)

除了代码Z07 (顶部防护装置)

AR40.10-P-1030EW

15

拧上气门嘴帽 (1)

p

只能使用塑料气门嘴帽 (1).

否则可能会发生腐蚀损坏.

16

重新启动轮胎压力监测器

当更换轮胎压力传感器 (A69/1, A69/2, A69/3, A69/4) 时.

型号 292

带代码475 (轮胎压力监控)

AR54.30-P-1001-01GQC

型号 117, 156, 176, 242, 246

带代码475 (轮胎压力监控)

AR54.30-P-1001-01RAE

型号 190

型号 217, 222

带代码475 (轮胎压力监控)

AR54.30-P-1001-01LC

型号 166, 172, 205, 207, 212, 218, 231, 253

带代码475 (轮胎压力监控)

AR54.30-P-1000-02RAU

型号 213, 238

带代码475 (轮胎压力监控)

AR54.30-P-1001-01LWE

n
轮胎压力和监测

号码

名称

型号 166

带代码475 (轮胎压力监控)

型号 292

带代码475 (轮胎压力监控)

BA40.15-P-1001-01E

连接气门嘴螺母到气门嘴体

Nm

8

8

n
轮胎压力和监测

号码

名称

车型 172, 装配 Schrader 系统

车型 207, 装配 Schrader 系统

BA40.15-P-1001-01F

连接气门嘴螺母到气门嘴体

Nm

8

8

n
轮胎压力和监测

号码

名称

车型 212, 装配 Schrader 系统

车型 217, 装配 Schrader 系统

BA40.15-P-1001-01F

连接气门嘴螺母到气门嘴体

Nm

8

8

n
轮胎压力和监测

号码

名称

车型 218, 装配 Schrader 系统

车型 222, 装配 Schrader 系统

BA40.15-P-1001-01F

连接气门嘴螺母到气门嘴体

Nm

8

8

n
轮胎压力和监测

号码

名称

车型 231, 装配 Schrader 系统

BA40.15-P-1001-01F

连接气门嘴螺母到气门嘴体

Nm

8

n
轮胎气压监测

号码

名称

型号 190

带代码475 (轮胎压力监控)

BA40.15-P-1001-01H

连接气门嘴螺母到气门嘴体

Nm

8

n
轮胎压力和监测

号码

名称

型号 117, 156, 176, 242, 246

型号 205

BA40.15-P-1001-01J

连接阀门螺母到轮胎压力传感器的阀体

Nm

8

8

n
轮胎压力和监测

号码

名称

型号 213

型号 253

BA40.15-P-1001-01J

连接阀门螺母到轮胎压力传感器的阀体

Nm

8

8

n
轮胎压力和监测

号码

名称

型号 238

BA40.15-P-1001-01K

气门嘴螺母 - 连接轮胎压力传感器的气门嘴体

Nm

8
