型号

213, 238

带代码475 (轮胎压力监控)

1

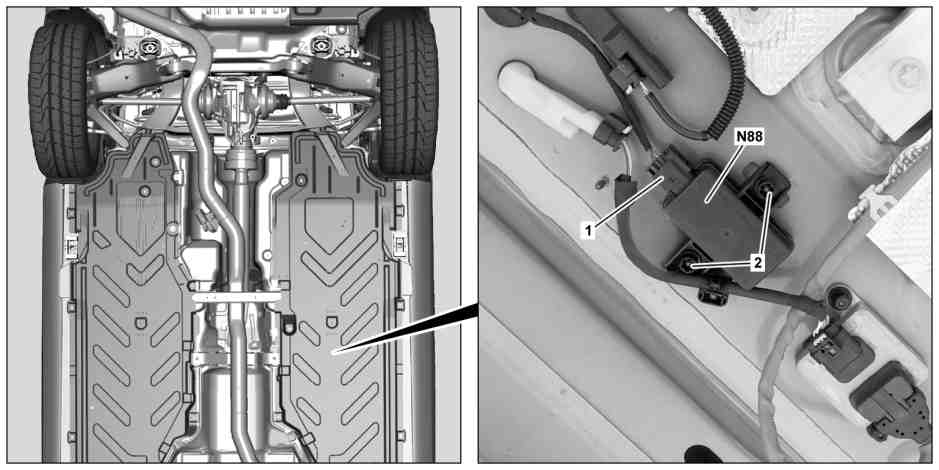

电气连接器

N88

轮胎压力监测器控制单元

2

螺母

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

通过诊断系统试运行轮胎压力监测器控制单元 (N88)

拆卸轮胎压力监测器控制单元 (N88) 时.

a

型号 238

带代码475 (轮胎压力监控)

AD00.00-P-2000-06LWO

a

型号 213

带代码475 (轮胎压力监控)

AD00.00-P-2000-04B

2

关闭点火开关并将遥控钥匙存放在发射范围之外 (至少 2 m)

3

拆下右侧底板饰板

AR61.30-P-1001LWE

4

断开电气连接器 (1)

5

松开螺母 (2), 然后拆下轮胎压力监测器控制单元 (N88)

6

按照拆卸的相反顺序进行安装

7

通过仪表盘启用轮胎压力监测器

AR54.30-P-1001-01LWE
