AR40.20-P-0001-01LM
检查悬挂数据，分配表格实际值
型号
213.0## （213.061/064/088/089除外） 1# , 213.1## 1# , 213.2## （213.217/227/237/261/264/288/289除外） 1#
带代码489 (AIRMATIC)
带代码M005 (4MATIC)
除了代码459 (带可调式减震装置的钢制悬挂系统)
除了代码482 (越野舒适性悬挂。)
除了代码485 (敏捷控制系统（AGILITY CONTROL）底盘，带舒适型底盘调节)
除了代码677 (敏捷控制系统（AGILITY CONTROL）底盘)
•

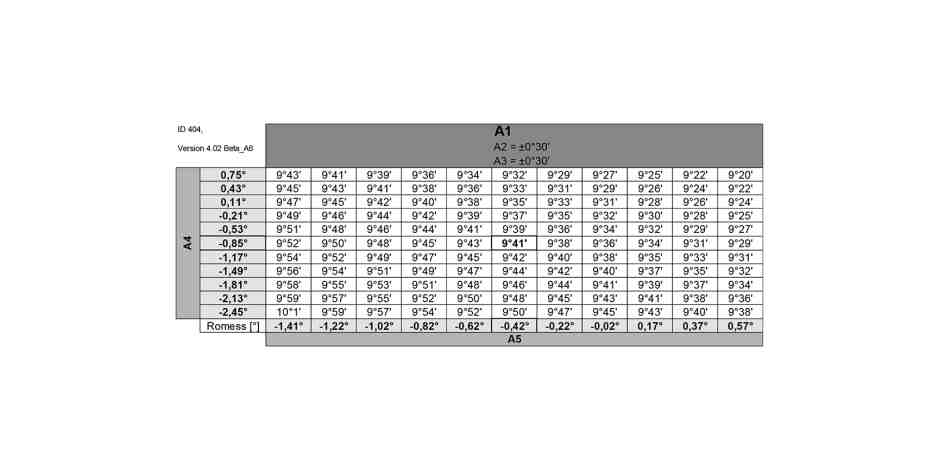

A1 前轴主销后倾角值
A2 绝对公差
A3 左侧/右侧公差
A4 前轴车身水平高度
A5 后轴车身水平高度
•

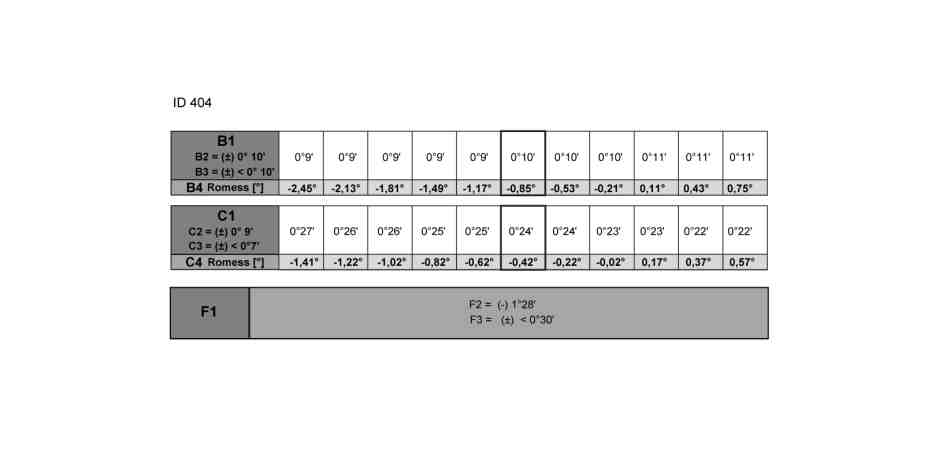

B1 前轴束角值
B2 绝对公差
B3 左侧/右侧公差
B4 前轴车身水平高度
•
C1 后轴束角值
C2 绝对公差
C3 左侧/右侧公差
C4 后轴车身水平高度
•
F1T 后束角
F2T 内轮转向 20° 时的后束角
F3T 后束角公差
•

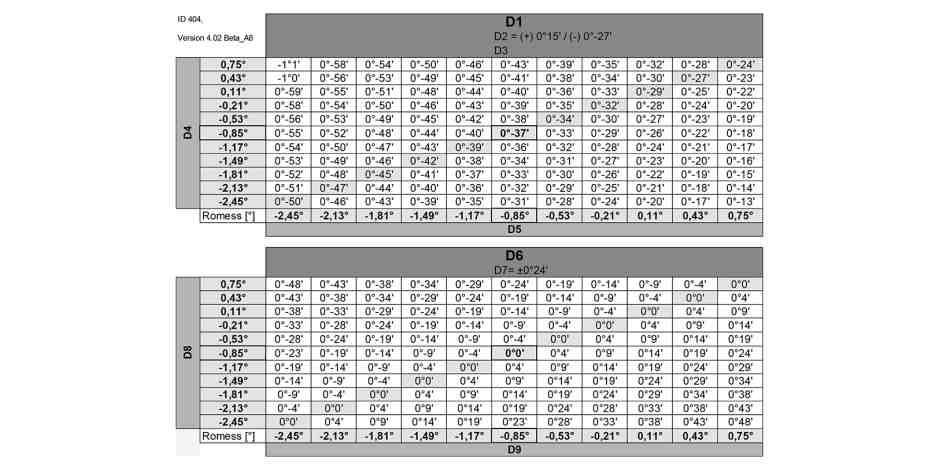

D1 前轴外倾角值
D2 绝对公差
D3 左侧/右侧公差, 见表格 D6
D4 所需前轴外倾角侧的水平高度值
D5 对置侧的水平高度
D6 前轴外倾角, 左侧/右侧公差
D7 左侧/右侧外倾角列线图的值
D8 左前轴
D9 右前轴
•

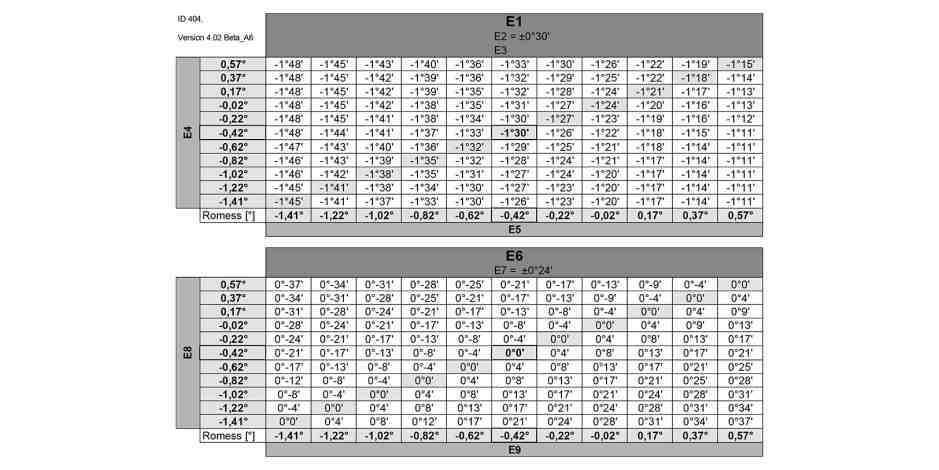

E1 后轴外倾角值
E2 绝对公差
E3 左侧/右侧公差, 见表格 E6
E4 所需后轴外倾角侧的水平高度值
E5 对置侧的水平高度
E6 后轴外倾角, 左侧/右侧公差
E7 左侧/右侧外倾角列线图的值
E8 左后轴
E9 右后轴
