AR40.20-P-0261LW
调节后轴束角
18.03.2019
型号
205
型号
213
型号
253
型号
293

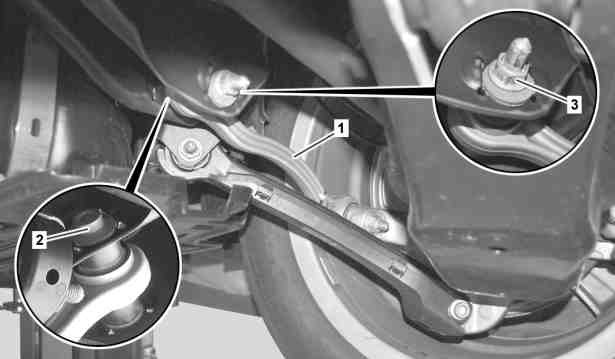

图示为车辆右侧, 适用于车型 205
1
转向横拉杆
2
偏心螺栓
3
螺母
P40.20-2424-05
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
o
测量
1
执行输入测量.
AR40.20-P-0200LW
调节
2
松开螺母 (3).
3
用偏心螺栓 (2) 调节束角.
分配悬挂数据

型号 293
AR40.20-P-0203EQC
分配悬挂数据型号 213
AR40.20-P-0203LWA
分配悬挂数据型号 253
AR40.20-P-0203LWB
分配悬挂数据型号 205
AR40.20-P-0203LWC
4
拧紧螺母 (3).
专业提示
severity=N
关于根据转动角控制的拧紧过程建立的螺栓连接的说明
AH00.00-P-0020-01A
n
自锁螺母 - 连接转向横拉杆到后轴托架
*BA35.20-P-1002-04M
o
测量
5
执行输出测量.
AR40.20-P-0200LW
n
转向横拉杆
号码
名称
型号 205
型号 213
BA35.20-P-1002-04M
自锁螺母 - 连接转向横拉杆到后轴托架
拆卸转向横拉杆时
第 1 级
Nm
50
50
第 2 级
∡°
90
90
调节束角时
Nm
110
110
n
转向横拉杆
号码
名称
型号 253
型号 293
BA35.20-P-1002-04M
自锁螺母 - 连接转向横拉杆到后轴托架
拆卸转向横拉杆时
第 1 级
Nm
50
50
第 2 级
∡°
90
90
调节束角时
Nm
110
110
