AR40.20-P-0263LW
调节前轴处的外倾角和主销后倾角
08.05.2019
型号
205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）
型号
213 （213.064/088/089/264/288/289除外）
型号
253 （253.364/388/389/964/988/989除外）
型号
293

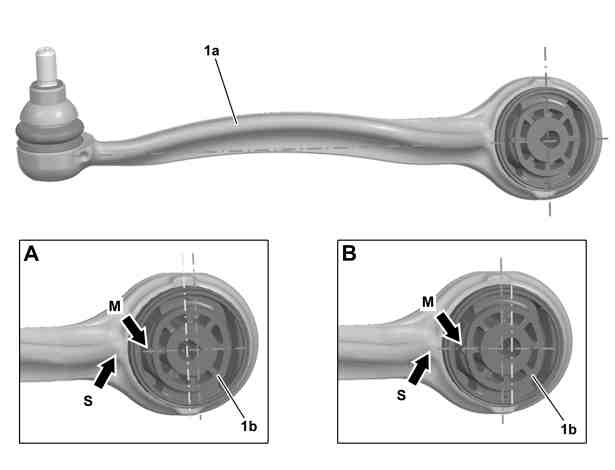

车型 205, 213, 全时四轮驱动 (4MATIC)/代码 (M005) 除外, 图示为左侧支撑杆 (1a)
1a
推杆
1b
人造橡胶轴承
A
正主销后倾角变化: +3 mm = +27′
B
负主销后倾角变化: -3 mm = -27′
P33.15-2170-06

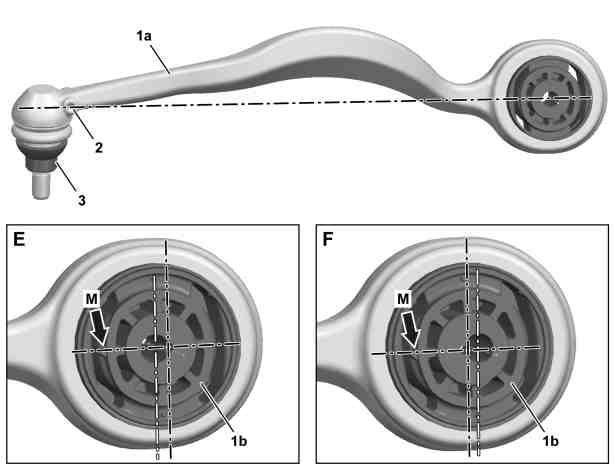

车型 205, 213, 装配全时四轮驱动 (4MATIC)/代码 (M005), 车型 253, 车型 293, 图示为左侧推杆 (1a)
1a
推杆
1b
人造橡胶轴承
E
正主销后倾角变化: +3 mm = +27′
F
负主销后倾角变化: -3 mm = -27′
P33.15-2179-06

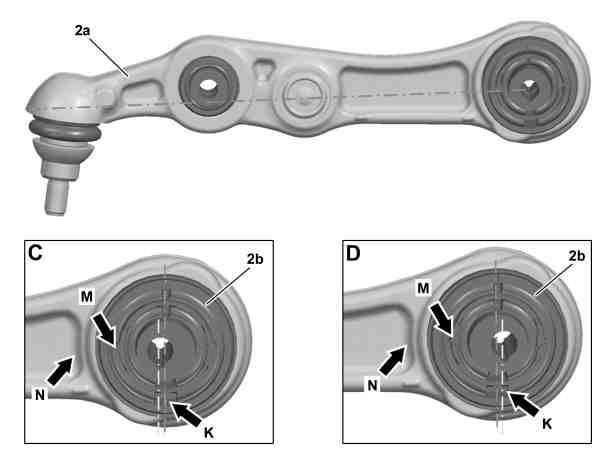

车型 205, 213, 全时四轮驱动 (4MATIC)/代码 (M005) 除外, 图示为左侧弹簧控制臂 (2a)
2a
弹簧控制臂
2b
人造橡胶轴承
C
正外倾角变化: +3 mm = +16′
D
负外倾角变化: -3 mm = -16′
P33.15-2171-06

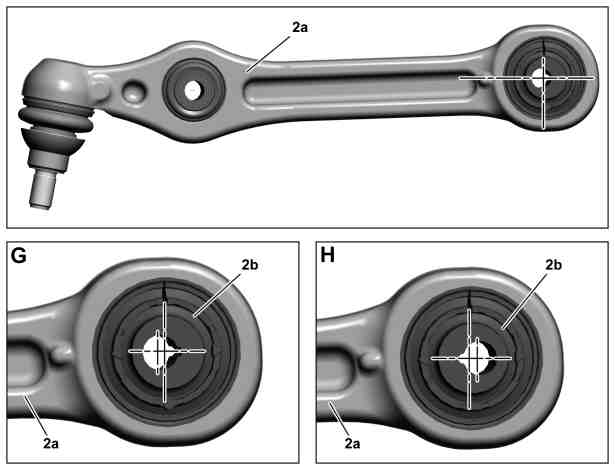

车型 205, 213, 装配全时四轮驱动 (4MATIC)/代码 (M005), 车型 253, 车型 293, 图示为弹簧控制臂 (2a)
2a
弹簧控制臂
2b
人造橡胶轴承
G
正外倾角变化: +3 mm = +16′
H
负外倾角变化: -3 mm = -16′
P40.20-2430-06
g
检验
1
执行输入测量.
AR40.20-P-0200LW
2
将确定的数值与规定值比较.
分配悬挂数据

型号 293
AR40.20-P-0203EQC
分配悬挂数据型号 213 （213.064/088/089/264/288/289除外）
AR40.20-P-0203LWA
分配悬挂数据型号 253 （253.364/388/389/964/988/989除外）
AR40.20-P-0203LWB
分配悬挂数据型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）
AR40.20-P-0203LWC
调节
3
将弹簧控制臂 (2a) 从前轴上拆下.
适用于外倾角的校正.
AR33.15-P-0170LW
4
安装用于外倾角校正的人造橡胶轴承 (2b).
适用于外倾角的校正.
型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）

带代码M005 (4MATIC)

型号 213 （213.064/088/089/264/288/289除外）

带代码M005 (4MATIC)

型号 253 （253.364/388/389/964/988/989除外）

型号 293
AR33.15-P-0170-02LWX
型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）

除了代码M005 (4MATIC)

型号 213 （213.064/088/089/264/288/289除外）

除了代码M005 (4MATIC)
AR33.15-P-0170-02LW
l
型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）

除了代码M005 (4MATIC)

型号 213 （213.064/088/089/264/288/289除外）

除了代码M005 (4MATIC)

拔取和嵌入工具
*220589064300
l
型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）

带代码M005 (4MATIC)

型号 213 （213.064/088/089/264/288/289除外）

带代码M005 (4MATIC)

型号 253 （253.364/388/389/964/988/989除外）

型号 293

套筒
*203589001400
l
型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）

带代码M005 (4MATIC)

型号 213 （213.064/088/089/264/288/289除外）

带代码M005 (4MATIC)

型号 253 （253.364/388/389/964/988/989除外）

型号 293

拔取和嵌入工具
*222589034300
l
型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）

除了代码M005 (4MATIC)

型号 213 （213.064/088/089/264/288/289除外）

除了代码M005 (4MATIC)

压入工具
*211589004300
l
型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）

除了代码M005 (4MATIC)

型号 213 （213.064/088/089/264/288/289除外）

除了代码M005 (4MATIC)

拔出与安装工具
*221589004300
5
安装前轴上的弹簧控制臂 (2a).
适用于外倾角的校正.
AR33.15-P-0170LW
6
将支撑杆 (1a) 从前轴上拆下.
适用于主销后倾角的校正.
型号 293
AR33.15-P-0160EQ
型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）

带代码M005 (4MATIC)

型号 213 （213.064/088/089/264/288/289除外）

带代码M005 (4MATIC)

型号 253 （253.364/388/389/964/988/989除外）
AR33.15-P-0160LWX
型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）

除了代码M005 (4MATIC)

型号 213 （213.064/088/089/264/288/289除外）

除了代码M005 (4MATIC)
AR33.15-P-0160LW
7
安装用于主销后倾角校正的人造橡胶轴承 (1b).
适用于主销后倾角的校正.
型号 293
AR33.15-P-0163-01EQ
型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）

型号 213 （213.064/088/089/264/288/289除外）

型号 253 （253.364/388/389/964/988/989除外）
AR33.15-P-0160-02LW
l
板
*202589044307
l
拔出与安装工具
*221589004300
l
拔取和嵌入工具
*222589034300
8
安装前轴上的支撑杆 (1a).
适用于主销后倾角的校正.
型号 293
AR33.15-P-0160EQ
型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）

带代码M005 (4MATIC)

型号 213 （213.064/088/089/264/288/289除外）

带代码M005 (4MATIC)

型号 253 （253.364/388/389/964/988/989除外）
AR33.15-P-0160LWX
型号 205 （205.064/086/087/264/286/287/364/386/387/464/486/487除外）

除了代码M005 (4MATIC)

型号 213 （213.064/088/089/264/288/289除外）

除了代码M005 (4MATIC)
AR33.15-P-0160LW
g
检验
9
执行输出测量.
AR40.20-P-0200LW
i
调节外倾角和主销后倾角后检查前轴处的车身水平高度.

车身水平高度必须与首次测量期间确定的数值相匹配.
211 589 00 43 00
压入工具
222 589 03 43 00
拔取和嵌入工具
220 589 06 43 00
拔取和嵌入工具
203 589 00 14 00
套筒
202 589 04 43 07
板
221 589 00 43 00
拔出与安装工具
